کابل آلومینیومی زمینی، یک نوع سیستم انتقال برق می باشد که در زیر زمین یا تونل‌ها قرار می گیرد و از رشته‌های ساخته شده از آلومینیوم  در این کابل به عنوان رسانا برای انتقال برق استفاده می‌کند. این ماده به عنوان یک جایگزین با وزن سبک‌تر و هدایت برق قابل قبول تا حدودی مقایسه با مس شناخته می‌شود. به علاوه، کابل‌های آلومینیومی زمینی به دلیل هزینه کمتر نسبت به کابل‌های مسی و وزن کمتر خود مورد توجه و استفاده قرار می‌گیرند. این کابل‌ها عموماً برای انتقال برق در شبکه‌های توزیع برق شهری، صنعتی، و تجاری به کار گرفته می‌شوند و برای مناطقی که نیاز به انتقال برق در مسافت‌های طولانی دارند، بسیار مفید هستند.

به جرات می توان گفت هسته اصلی هر سازه ای سیم ها و کابل های آن سازه می باشند که همانند رگ برای بدن، با جریان الکتریسیته عبوری خود، به تغذیه سازه مادر خود می پردازند. با توجه به اهمیت ویژه این کابل ها، انواع مختلفی از آن ها طراحی و وارد بازار شده اند. یکی از انواع کابل های هادی الکتریسیته، کابل های آلومینیومی هستند که امروزه در درون بسیاری از تجهیزات محیط پیرامون ما، به کاررفته اند. این فلز نقره ای رنگ، چه ویژگی دارد که منجر به کاربرد گسترده آن در تولید کابل ها شده است؟ معایب استفاده از این فلز دردرون سیم های برق چیست؟

ویژگی های کابل آلومینیومی

کابل ها از سه قسمت هسته رسانا،عایق الکتریکی و غلاف تشکیل شده اند که نام گذاری کابل، براساس نوع فلز به کاررفته در آن می باشد و در کابل های آلومینیومی این هسته رسانا از جنس فلز آلومینیوم می باشد. یکی از مهم ترین ویژگی های این فلز نقره ای رنگ که منجر به کاربرد گسترده آن در حوزه برق و الکترونیک شده است، چگالی و وزن کم آن می باشد که منجر به انتقال و نصب آسان تر این نسل از کابل ها شده است؛ به علاوه ، فلز آلومینیوم دارای مقاومت الکتریکی پایین و رسانایی الکتریکی ۶۰ می باشد که این خود از دلایل استفاده از این فلز در ساخت کابل های فشار برق  قوی و توزیع برق می باشد. فلز آلومینیوم نسبت به رقیب خود ، یعنی فلز مس، دارای قیمت پایین تری است؛ به همین دلیل سازندگان می توانند به راحتی و بدون نگرانی از سرقت انها، از این نوع از کابل ها در مکان های عمومی استفاده نمایند.عایق نیز از اهمیت بالایی در تولید کابل ها برخوردار است؛ به گونه ای که عایق کاری خوب یک کابل، منجر به جلوگیری از نشتی برق و وقوع اتش سوزی خواهد شد.

سطح مقطع کابل های با جنس آلومینیوم از ۰.۳ تا ۸۰۰ میلی متر متغیر است که بسته به نوع کابرد و نیاز، سازنده می تواند کابل مد نظر خود را انتخاب نماید. هرچه سطح مقطع کابل بیشتر باشد، رسانایی کابل نیز بیشتر خواهد بود.

معایب کابل آلومینیومی

درست است که کابل های آلومینیومی با وزن پایین و قیمت مقرون به صرفه خود توانسته اند جایگاه خوبی را در حوزه ساخت و ساز کسب نمایند، اما باید توجه داشت که این کابل ها نیز همانند سایر ابزار و وسایل دارای معایب خاص خود می باشند. اکسیداسیون آسان و سریع با هوا، از مهم ترین معایب فلز نقره ای رنگ آلومینیوم می باشد که منجر به ایجاد لایه ای سخت از جنس اکسید الومینیوم برروی رسانا و کاهش رسانایی کابل می شود. البته  با ایجاد عایق هایی ضخیم و باکیفیت برای کابلها، تا حدی می توان از این نقص جلوگیری نمود.  فلز الومینیوم نسبت به مس، دارای ضریب انبساط گرمایی بالایی می باشد؛ این امر منجر می شود تا کابل های مسی در دماهای مختلف، دچار اختلاف سایز قابل توجهی شوند؛ بنابراین بهتر است تا از این نوع از کابل ها در مکان هایی که دما متغییری دارند، نظیر ساختمان های مسکونی، استفاده نشود. کابل های ساخته شده از آلومنیوم در مقایسه با کابل های مسی، از انعطاف پذیری ناچیزی برخوردار هستند.

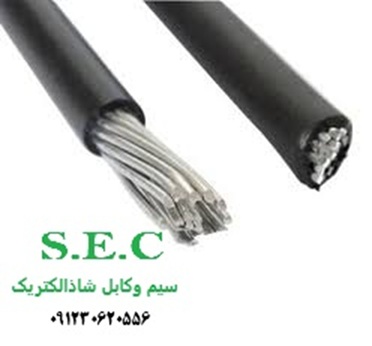

کابل آلومینیوم

یکی از بهترین جایگزین‌ها برای سیم و کابل مسی است. هادی این نوع کابل به جای مس از آلومینیوم که فلز ارزان‌تری است، تولید می‌شود. باتوجه به اینکه آلومینیوم فلز ارزان‌تری است، قیمت این نوع کابل نیز در مقایسه با کابل با هادی مسی، ارزان‌تر است. کابل‌های آلومینیوم در مدل‌های مختلف تولید می‌شوند. هر یک از مدل‌ها نیز دارای ویژگی‌ها و کاربردهای مختص به خود هستند. قیمت کابل آلومینیوم با توجه به متراژ، قطر هادی، جنس عایق، کاربرد، برند و تعداد رشته تعیین می‌شود.

انواع کابل آلومینیوم

آلومینیوم با خاصیت رسانایی خوب، ضد زنگ و ضد خوردگی؛ یکی از بهترین جایگزین‌ها برای مس است. البته میزان رسانایی آلومینیوم به اندازه مس نیست، ولی جریان را به خوبی هدایت می‌کند. پرفروش‌ترین انواع این کابل در بازار به شرح زیر هستند:

1_ کابل آلومینیوم زمینی

این نوع کابل برق یکی از پرکاربردترین کابل‌های آلومینیومی تولید شده است. از انواع کابل زمینی برای انتقال جریان با ولتاژ پایین استفاده می‌شود. ولتاژ اسمی کابل‌های آلومینیومی زمینی؛ 0.6 تا 1 کیلو ولت است. این نوع کابل از دو تا پنج رشته نیمه افشان یا هادی مفتولی ساخته می‌شود. همانطور که از نام کابل آلومینیومی زمینی مشخص است؛ در زیر زمین دفن و نصب می‌شود.

2_ کابل آلومینیومی هوایی

بر خلاف کابل‌های زمینی که در زیر زمین دفن می‌شوند، کابل‌های هوایی محل نصب متفاوتی دارند. کابل‌های آلومینیومی هوایی را برای نصب بین تیرهای چراغ برق و به طور کلی محیط‌های خارجی انتخاب می‌کنند. کابل‌های آلومینیومی هوایی شامل سه دسته ACC ,ACSR ,AAAC هستند.

3_ کابل آلومینیومی خودنگهدار

این نوع از کابل‌های آلومینیومی را در یک ارتفاع مشخص نصب می‌کنند. از انواع کابل خودنگهدار تک فاز و سه فاز برای انتقال جریان برق از نیروگاه‌ها و پست‌های برق به مناطق مسکونی، صنعتی و… استفاده می‌شود.

4_ کابل آلومینیومی فشار قوی

این دسته از کابل‌های آلومینیومی برای انتقال جریان با ولتاژ بیشتر از 30 کیلو ولت تولید می‌شوند. نام دیگر این محصول کابل قدرت است. از کابل‌های آلومینیومی فشار قوی برای کابل‌کشی دکل‌های برق، پست‌های هوایی و انتقال جریان برق به مناطق مسکونی استفاده می‌شود. هادی این سری محصولات از جنس آلومینیوم و روکش آن از پی وی سی است.

5_ کابل آلومینیومی فشار متوسط

برای انتقال جریان با ولتاژ 6 تا 30 کیلو ولت از کابل فشار متوسط استفاده می‌شود. انواع کابل آلومینیومی فشار متوسط در مدل‌های تک رشته و سه رشته در دسترس هستند. این دسته از محصولات برای کابل‌کشی داخلی و حتی انتقال جریان برق در مدارهای توزیع کاربرد دارند. از این نوع کابل می‌توان به صورت دفن در زمین یا هوایی استفاده کرد.

6_ کابل آلومینیومی فشار ضعیف

کابل‌های فشار ضعیف؛ برای انتقال جریان برق با ولتاژ 300 ولت تا 3 کیلو ولت مناسب هستند. از این نوع برای کابل‌کشی ساختمان‌های مسکونی، وسایل برقی و به طور کلی زمینه‌هایی که به جریان با ولتاژ بالا نیاز ندارند، استفاده می‌شود.

7_ کابل آلومینیومی تک فاز

برای انتقال جریان برق تک فاز می‌توانید از این محصول استفاده کنید. کابل‌های آلومینیومی تک فاز در مدل‌های مختلف زمینی و هوایی تولید می‌شوند. اندازه سطح مقطع هر یک از مدل‌های این نوع کابل متفاوت بوده و هنگام خرید باید به این موضوع توجه کنید.

8_ کابل آلومینیومی سه فاز

در محیط‌هایی که به برقرار بودن جریان برق سه فاز نیاز است؛ باید از کابل سه فاز استفاده کنید. این محصول برای کابل‌کشی چنین محیط‌هایی تولید می‌شود. قیمت این محصول نسبت به مدل‌های مسی کمتر بوده و به همین علت خرید چنین کابل‌هایی رایج شده است.

9_ کابل آلومینیومی افشان

هر یک از رشته‌های هادی این نوع کابل آلومینیومی از چندین رشته در هم تنیده تولید می‌شوند. به همین علت عنوان کابل افشان به این دسته از کابل‌های آلومینیومی نسبت داده شده است. رسانای کابل آلومینیومی افشان؛ مقاومت مکانیکی کمتری دارد. بنابراین نباید از این محصول در محیط‌هایی با شرایط نامساعد استفاده کرد و البته میزان انعطاف این نوع، در مقایسه با نوع مسی، بسیار کمتر است و تنها کمی منعطف‌تر از مدل تک رشته است.

10_ کابل آلومینیوم مفتولی

رسانای این محصول از رشته‌های واحد و غیر افشان تولید می‌شود. هر یک از انواع کابل مفتولی ممکن است از یک تا پنج رشته هادی داشته باشند. در حال حاضر مدل‌های مختلفی از این محصول به صورت فشار قوی، متوسط و ضعیف تولید می‌شوند.

کاربردهای کابل آلومینیوم

هر محصولی برای انجام کار مشخصی مناسب است و کابل‌هایی با هادی آلومینیومی کاربردهای گسترده‌ای دارند. از جمله مهم‌ترین کاربردهای کابل آلومینیومی می‌توانیم به موارد زیر اشاره کنیم:

• انتقال و توزیع جریان برق

• تولید آنتن

• تولید موتورهای ولتاژ و ترانسفورماتورها

• قابل استفاده در شبکه توزیع آب

• امکان استفاده به صورت هوایی، خودنگهدار و دفن در زمین

عوامل اثرگذار در قیمت کابل آلومینیوم

آیا می‌دانید قیمت کابل آلومینیومی چگونه تعیین می‌شود؟ آیا از عوامل اثرگذار بر قیمت آن مطلع هستید؟ قیمت انواع این محصول با در نظر گرفتن یک سری مشخصات خاص مانند موارد زیر تعیین می‌شود:

• اندازه سطح مقطع

• تعداد رشته‌ها

• تک فاز یا سه فاز

• جنس و کیفیت روکش

• کیفیت آلیاژ استفاده شده

• وزن و طول کابل

• برند تولید کننده

• نوسانات قیمت آلومینیوم

نکات مهم در خرید کابل‌های آلومینیوم

کابل یک تجهیز بسیار مهم برای انتقال جریان برق محسوب می‌شود. بنابراین باید بهترین و مناسب‌ترین کابل‌های موجود را خریداری کنید. از جمله مهم‌ترین نکات در خرید کابل آلومینیومی می‌توانیم به موارد زیر اشاره کنیم:

• تک فاز یا سه فاز بودن کابل

• تعداد رشته‌های رسانا

• جنس روکش

• شرکت تولید کننده

• نوع نصب

• طول و متراژ

• اندازه سطح مقطع

با در نظر گرفتن این نکات و مقایسه آن‌ها با مشخصات محیط کابل‌کشی؛ می‌توانید تجهیزاتی کاربردی خریداری کنید.

سایزبندی کابل‌ آلومینیومی

کابل‌های برق موجود در بازار در سایزبندی‌های گسترده‌ای تولید می‌شوند و هر محصولی سایز مشخصی دارد. سایز کابل خریداری شده با توجه به شدت جریان عبوری و سطح ولتاژ و مساحت کابل‌کشی باید تعیین شود. سایز بندی انواع کابل آلومینیومی یک محدوده مشخص در نظر گرفته می‌شود. اندازه کابل‌های آلومینیومی رقمی بین 25×1 تا 35×5 متغیر است. رقم اول نشان دهنده تعداد رشته کابل و عدد دوم نیز مشخص کننده اندازه سطح مقطع کابل بر حسب میلی متر است. کابل‌هایی که سطح مقطع بزرگ‌تر دارند؛ قدرت تحمل بیشتری هم خواهند داشت.

قیمت کابل آلومینیوم چگونه تعیین می‌شود؟

قیمت کابل آلومینیومی به عوامل متعددی وابسته است که در ادامه به مهم‌ترین آن‌ها اشاره می‌کنیم:

1. قیمت جهانی آلومینیوم: مواد اولیه مورد استفاده در تولید کابل آلومینیومی، شامل مفتول آلومینیوم، پلیمرهای عایق و روکش‌های مختلف است. قیمت آلومینیوم در بازار جهانی نوسانات زیادی دارد که مستقیماً بر قیمت نهایی کابل تأثیر می‌گذارد.

2. سایز و سطح مقطع کابل: هرچه سطح مقطع کابل بیشتر باشد، مقدار آلومینیوم مصرفی نیز افزایش یافته و در نتیجه آن قیمت کابل نیز بالا می‌رود.

3. تعداد رشته‌ها (تک‌رشته یا چندرشته بودن): کابل‌های چند رشته‌ای، به دلیل ساختار پیچیده‌تر و فرآیند تولید دقیق‌تر، قیمت بالاتری نسبت به کابل‌های تک‌رشته دارند.

4. نوع کاربرد (زمینی یا هوایی): کابل‌های زمینی باید در برابر رطوبت، فشار خاک، و جوندگان مقاوم باشند. بنابراین ساختار تقویت‌شده‌تری دارند و قیمتشان بیشتر است. در مقابل، کابل‌های هوایی سبک‌تر و ارزان‌تر هستند.

5. برند تولیدکننده و استانداردهای محصول: کابل‌هایی که توسط برندهای معتبر و دارای استاندارد ملی یا بین‌المللی تولید می‌شوند، قیمت بالاتری دارند اما از نظر ایمنی، دوام و بازدهی برق، بسیار قابل‌اطمینان‌تر هستند.

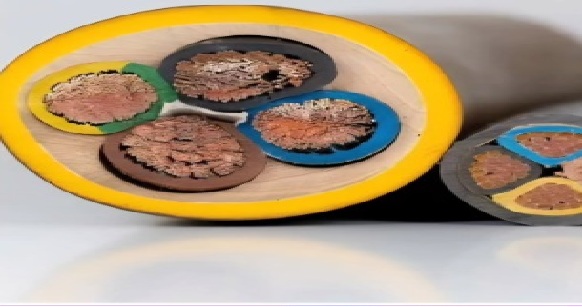

خرید کابل آلومینیوم از فروشگاه سیم وکابل شاذالکتریک

فروشگاه سیم وکابل شاذالکتریک با نیم قرن سابقه در فروش تجهیزات برقی، یکی از مراجع تخصصی خرید کابل آلومینیومی در ایران است. مزایای خرید از سیم وکابل شاذالکتریک شامل موارد زیر است:

• تضمین قیمت به‌روز و رقابتی

• ارائه فاکتور رسمی و گارانتی اصالت کالا

• مشاوره تخصصی برای انتخاب سایز مناسب کابل

• ارسال سریع به سراسر کشور

• همکاری با بزرگ‌ترین برندهای تولیدکننده کابل در ایران

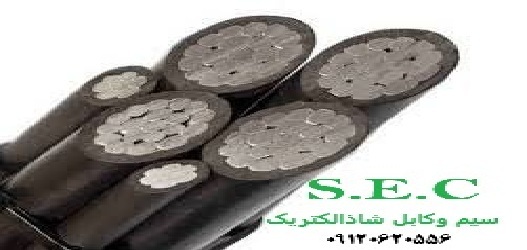

کابل آلومینیوم خودنگهدار

کابل خودنگهدار یکی از ۴ مدل کابل آلومینیوم می باشد که در اصطلاح آن را کابل ABC می نامنداز کابل خودنگهدار اغلب در سیستم‌های برق تک فاز و سه فاز استفاده می‌شود. کابل خودنگهدار در رشته ها و سایز های مختلف استفاده می شود که باتوجه به نیاز از انواع آن در سیستم‌های صنعتی، تولیدی، خانگی، کشاورزی و … استفاده می شود.برای افزایش ایمنی در مواقعی که استفاده از کابل لخت ممکن است منجر به حادثه شود، نیز از کابل آلومینیوم خود نگهدار استفاده می کنند.در کل می توان گفت کابل آلومینیوم سه رشته، چهار رشته و شش رشته است.که نوع شش رشته، هر رشته‌اش کاربرد متفاوتی دارد، سه رشته فاز، یک رشته نول، یک رشته روشنایی یا همان فاز شب و یک رشته هم نگهدارنده است. از لحاظ فشار کابل های خودنگهدار را به دو دسته فشار ضعیف و قوی تقسیم می کنند.

هادی آلومینیومی برای انتقال های انرژی به صورت هوایی

انتقال برق هوایی به صورت رساناهای سوار بر دکل‌های برق فشار قوی برای انتقال قدرت در مسافت طولانی هستند. هادی های آلومینیومی در خطوط انتقال هوایی برق مورد استفاده قرار می گیرند. این کابل ها به دو نوع با پوشش و کاملا بدون پوشش تقسیم می شوند. که در خطوط انتقال هوایی برق از نوع دوم استفاده بیشتری می شود. و از نظر ویژگی های الکتریکی و مکانیکی دارای ویژگی های منحصر به فردی می باشند. کابل های آلومینیومی که به صورت انتقال های هوایی استفاده می شوند به طور معمول به سه دسته زیر تقسیم می شوند.

۱-کابل آلومینیوم هوایی ACC:

آلومینیومی که در هادی این کابل قرار گرفته‌شده، از نوع بدون آلیاژ با استقامت مکانیکی پایین‌تر و هدایت الکتریکی بالاتر است و اغلب در ولتاژهای متوسط و یا کم از این کابل‌ها استفاده می‌شود. در مکان‌هایی با تنش مکانیکی و کششی پایین‌تر در هنگام نصب، بصورت روکشدار تک لایه، دولایه  و یا بدون روکش استفاده می‌شود.

۲-کابل آلومینیومی هوایی ACSR: اغلب در سیستم‌هایی با ولتاژ متوسط استفاده می‌شوند. هادی اصلی این کابل‌ها آلومینومی است. ساختار این کابل‌ها به گونه‌ای طراحی شده‌اند که مفتول‌های آلومینیومی به دور رشته‌های فولادی به عنوان مهار و مسنجر به هم تابیده می‌شوند .

۳-کابل هوایی آلومینیوم AAAC:

هادی این کابل آلیاژ می‌شود و اغلب در مکان‌هایی با ولتاژ پایین و متوسط و تقریباً با تنش مکانیکی بالا کاربرد دارد.

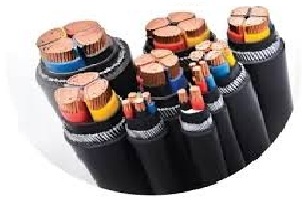

امروزه کابل‌ها نقش مهمی در زندگی ما ایفا می‌کنند، کابل آلومینیوم زره دار، که برخی آن را با نام کابل آرموردار یا کابل محافظ نیز می‌شناسند، یکی از بهترین انواع کابل‌ها می‌باشد، می‌توان گفت؛ در صنعت برق امروزی کابل‌ها اجزای بسیار مهمی هستند، اغلب مواقع در ساخت این محصول، استاندارد‌های مختلفی به کار می‌رود، برای جلوگیری از برخی حوادث همچون؛ آتش سوزی و برق گرفتگی همواره سعی می‌شود، از بهترین استاندارد‌های روز دنیا برای تولید آن استفاده شود. استفاده از کابل استاندارد به قدری مهم است، که می‌تواند ضمن انتقال صحیح الکتریسیته به تجهیزات، از به خطر افتادن جان افراد جلوگیری کرده و هزینه‌های مالی را کاهش دهد، به همین خاطر جنس و مواد استفاده شده در آن اهمیت فراوانی دارند. یکی از انواع کابل‌ها با درجه محافظت فیزیکی بالا، کابل‌های زره دار هستند. پایپ فلکس ارائه دهنده کابل آلومینیومی زره دار و لوله خرطومی پلی اتیلن و سیم و کابل پرتو الکتریک است.

به طور کل، آن دسته از کابل‌هایی که در ساخت آن یک نوع لایه محافظ جهت افزایش استحکام، به کار رفته باشد، کابل آلومینیوم زره دار می‌نامند، در ساختار آن آلومینیوم نقش هادی اصلی را ایفا می‌کند. مهم‌ترین اجزا در ساختار این کابل که آن را با سایر کابل‌ها متمایز می‌کند، روکش محافظ آن است، این روکش که نوعی زره محافظ است، باعث افزایش استحکام و مقاومت کابل در برابر آسیب‌های خارجی می‌شود، بستگی به نوع محیطی که کابل در آن‌جا استفاده می‌شود، ممکن است عوامل زیادی وجود داشته باشند، که باعث کاهش طول عمر کابل و همچنین بروز انواع صدمات به آن می‌شود، در این مواقع استفاده از کابل آلومنیوم زره دار می‌تواند بهترین گزینه باشد. کابل آلومینیوم زره دار در دو نوع فشار ضعیف و متوسط، تولید می‌شود و برای مصارف مختلف مورد استفاده قرار می‌گیرد؛ البته نوع فشار ضعیف، معمولا به‌طور سفارشی قابل تولید است. این کابل‌ها با زره مفتولی و نواری تولید می‌شوند. کابل آلومینیوم زره دار فشار ضعیف با زره‌ی مفتولی، با علائم NAYRY و NA2XRY و کابل آلومینیوم زره دار فشار ضعیف با زره‌ی نواری، با علائم NAYBY و NA2XBYنمایش داده می‌شود. کابل آلومینیوم زره دار فشار متوسط با زره‌ی نواری نیز با علائم اختصاری NA2XSYBY و با زره مفتولی نیز NA2XSYBY با مشخص می‌گردد.

مزایا و معایب کابل آلومینیوم زره دار

برخی در این باورند که آلومنیوم با توجه به مقاومت بالایی که دارد، نمی‌تواند جایگزین مس شود، اما این باور کاملا اشتباه است، با توجه به افزایش قیمت اغلب فلز ها، این نوع کابل آلومینیومی از قیمت مناسب‌تری برخودار است، در نتیجه تبدیل به یک محصول اقتصادی در میان رقبای خود شده است. نباید فراموش کرد که رسانایی آلومینیوم از مس کمتر می‌باشد، اما نسبت به آن مزیت مهمی دارد و آن چگالی کمتر است، به طوری که چگالی آلومینیوم یک سوم مس است، بر همین اساس کابل آلومینیوم زره دار از کابل‌های مسی سبک‌تر است، وزن کم یک مزیت مهم محسوب می‌شود، در نتیجه استفاده از این نوع کابل‌ها نیز در مکان‌های مختلف بسیار آسان‌تر و به صرفه‌تر می‌باشد. کابل‌های آلومینیومی نسبت به سایر کابل‌ها از مقاومت بیشتری برخوردار هستند، همین دلیل باعث شده است، این محصول برای استفاده در برق‌های فشار قوی مناسب‌تر باشد، البته سرعت انتقال در نمونه مسی آن بیشتر است، قدرت فلز آلومینیوم برخی معایب نیز به کابل آلومینیوم زره دار داده است، در این نوع از کابل با توجه به قدرت بالا احتمال خوردگی در برابر برخی عوامل شیمیایی وجود دارد، اما با به کار گیری برخی موارد در مصرف آن، می‌توان از بروز چنین اتفاقاتی جلو گیری کرد.

مصارف کابل آلومینیوم زره دار

درست است که هرکدام از انواع کابل‌ها مصارف خاص خود را دارند و نمی‌توان گفت کدام نوع برای استفاده مناسب است، زیرا معمولا با توجه به قدرت برق مصرفی و همچنین مکانی که کابل در آن استفاده خواهد شد، کابل مناسب انتخاب می‌شود، با توجه به این که انتخاب مناسب آن، می‌تواند موجب کاهش خطر و آسیب به کارکنان یک مجموعه شود، استفاده از کابل آلومینیوم زره دار می‌تواند استاندارد ویژه‌ای را به محل‌کار ببخشد، از این محصول می‌توان در بیشتر محیط‌ها مانند؛ کارخانه‌ها، پمپ بنزین، مکانیکی و حتی تیر چراغ برق استفاده کرد، همچنین می‌توان آن را به صورت زمینی و هوایی به کار برد. بیشتر مصرف کابل آلومینیوم زره دار، در محیط‌هایی است، که در معرض نیروی‌های آسیب رسان خارجی باشد، با توجه به جنس آلومنیومی آن، معمولا در برق فشار قوی مورد استفاده قرار می‌گیرد، پس باید هنگام استفاده به موارد زیادی توجه داشت، در صورت استفاده غیراستاندارد، می‌تواند زیان‌های جبران نشدنی به بار آورد، و به کارکنان و بخش‌های مختلف یک مجموعه آسیب جدی بزند، البته این نوع کابل‌ها در برابر عوامل طبیعی همچون؛ باران، گرما، سرما و فشار زیاد مقاومت بالایی از خود نشان می‌دهند.

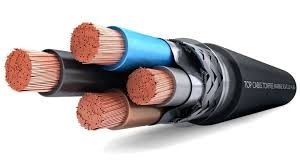

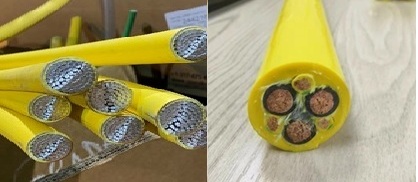

ساختار کابل آلومینیوم زره دار

ساختار کابل‌های ساده از هادی، روکش و عایق بیرونی تشکیل می‌شوند که در کابل‌های زره دار یک لایه غلاف نیز به آن افزوده شده است.

هادی

این بخش که مهم‌ترین قسمت کابل است و وظیفه‌ی انتقال جریان را بر عهده دارد، از دو یا چند سیم تشکیل می‌شود. سیم‌ها می‌توانند به‌صورت مفتولی، نیم افشان و یا افشان باشند. کابل زره دار آلومینیومی همان‌طور که از نامش پیداست، از هادی آلومینیومی ساخته می‌شود و معمولا به‌صورت نیمه افشان و به صورت فشار متوسط یا ضعیف، ساخته می‌شوند.

روکش هادی

وظیفه اصلی روکش در کابل‌ها، ایجاد یک فاصله مناسب محافظتی میان اجزای داخلی و خارجی آن است، معمولا روکش این نوع کابل از جنس PVC یا XPLE می‌باشد، که برای پوشش هر کدام از سیم‌ها مورد استفاده قرار می‌گیرد.

زره یا آرمور

غلاف نیز نوعی روکش است که در این کابل‌ها استفاده می‌شود، جنس آن فلزی و عمدتا از آلومینیوم یا سرب می‌باشد. در رابطه با این بخش کابل‌ها باید گفت که محل قرار گیری آن، بر روی عایق است.

روکش یا غلاف بیرونی

عایق در واقع نقش محافظت از کابل را در برابر برخی عوامل دارد، معمولا جنس عایق‌ها نیز از جنس PVC و یا XLPE است، اما برای مقاومت دمایی بیشتر، گاهی اوقات کابل‌ها را با عایق سیلیکونی می‌پوشانند و به طوری است که از اجزای کابل در برابر آتش سوزی و رطوبت محافظت کند، می‌توان گفت عایق مناسب می‌تواند باعث افزایش طول عمر و کارایی کابل آلومینیوم زره دار شود.

با پیشرفت روزافزون تکونولوژی، روز به روز کارایی این محصول افزایش پیدا می‌کند، درست است که کاربرد اصلی آن در مکان‌های صنعتی می‌باشد، اما امروزه در برخی مکان‌های عمومی که مردم رفت و آمد می‌کنند نیز از این کابل‌ها استفاده می‌شود، در طول سال به خصوص در فصل گرما آمار برق گرفتگی و آتش سوزی بسیار بالا می‌رود، در بیشتر موارد نیز، استفاده از کابل نامناسب و غیراستاندارد، موجب مرگ و میر می‌شود، میتوان با انتخاب کابل آلومینیوم زره دار مناسب و با کیفیت هزینه‌های مادی و جانی را کاهش داد. در این مقاله تمام تلاش خود را کردیم، شما را با تمامی ویژگی‌های این نوع کابل‌ها آشنا کنیم، تا همه ما بتوانیم همواره در زندگی مصرفی بهینه و ایمن را از برق داشته باشیم.

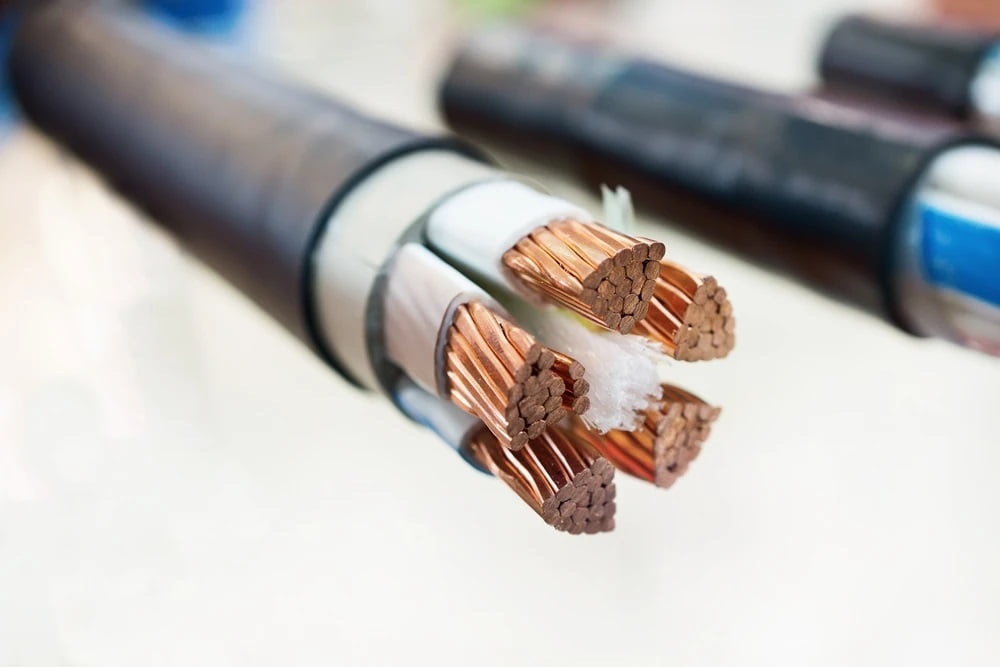

کابل سه و نیم هسته‌ای

این کابل‌ها به‌خودی‌خود چهار هسته دارند؛ اما، هستۀ آخر نصف سایز باقی هسته‌ها است. رنگ قرمز، آبی و زرد سه‌فاز برای سه هستۀ اول استفاده می‌شوند. هستۀ نیم سایز آخر به‌عنوان نول استفاده خواهد شد. کابل سه و نیم هسته‌ای در سیستم ولتاژ پایین استفاده می‌شود.

مزایای کابل سه و نیم رشته‌ای نسبت به استفاده از 4 کابل تک رشته

• قیمت ارزان‌تر

• وزن سبک‌تر

• انعطاف قابل قبول

انواع کابل سه و نیم رشته‌ای

• با هادی مسی و عایق PVC یا کابل NYY-O

• با هادی مسی و عایق XLPE یا کابل N2XY-O

• با هادی آلومینیومی و عایق PVC یا کابل NAYY-O

• با هادی آلومینیومی و عایق XLPE یا کابل NA2XY-O

کابل‌ آلومینیوم ،

نوعی کابل برق هستند که هادی یا رشته‌های هادی آن از ماده‌ای به نام آلومینیوم ساخته شده‌اند. آلومینیوم، یک فلز سبک است که به عنوان جایگزینی برای مس در سیستم‌های برقی استفاده می‌شود. در مقایسه رسانایی این فلز با سایر فلزات، رسانایی مس بیشتر است. اما به دلیل ویژگی های این فلز اغلب خریداران برای استفاده در خطوط انتقال با توجه به نیاز ، کابل های آلومینیومی را ترجیح می دهند.

کابل آلومینیوم نوعی کابل الکتریکی است که به جای مس از آلومینیوم به عنوان رسانا استفاده می‌کند. این کابل‌ها به دلیل وزن سبک‌تر و هزینه کمتر نسبت به کابل‌های مسی، در کاربردهای مختلف به‌ویژه در انتقال برق فشار قوی و خطوط توزیع برق مورد استفاده قرار می‌گیرند. اگرچه هدایت الکتریکی آلومینیوم کمتر از مس است، اما مزایای کابل آلومینیوم مانند نصب آسان‌تر و کاهش هزینه‌های پروژه‌های بزرگ، آن را به گزینه‌ای مناسب در بسیاری از پروژه‌ها تبدیل کرده است.

کاربرد کابل آلومینیوم

کابل آلومینیوم جهت انتقال انرژی الکتریکی از یک نقطه به نقطه دیگر کاربرد دارد بیشترین کاربرد آن در سیستم های توزیع برق در خطوط محلی ،توزیع برق ساختمان های مسکونی، ، خطوط انتقال نیرو و همچنین سیم کشی در برخی از هواپیماها به علت سبک بودن استفاده می شود.این کابل‌ها می‌توانند انرژی الکتریکی را در ولتاژهای بالا منتقل نمایند.
عوامل موثر بر قیمت گذاری کابل آلومینیوم

کابل های آلومینیوم فشار قوی از فشار ضعیف به دلیل قابلیت های حمل انرژی الکتریکی بیشتر، قیمت بالاتری دارند. به طور کلی کابل هایی که سطح مقطع بیشتری دارند قیمت بالاتری را دارا هستند.میان مقایسه آلومینیوم با مس ، مس جایگاه اول و آلومینیوم جایگاه دوم را دارد. کابل های آلومینیومی و مسی از لحاظ عملکرد شباهت های بسیاری دارند و از هر دو در خطوط انتقال برق استفاده می شود. می توان به ظرفیت آمپری، تعداد رشته، افت ولتاژ از موارد مهم برای خرید این کابل ها اشاره کرد. از لحاظ فیزیکی نیز سایز و سطح مقطع کابل و اندازه‌ی تأسیسات شبکه‌ی برق حائز اهمیت است.

تاریخچه کوتاه کابل آلومینیوم

از دهه هفتاد قرن بیستم میلادی یعنی حدودا 50 سال پیش تولید انبوه کابل آلومینیوم شروع و تا امروز ادامه دارد. همه گیر شدن تولید کابل آلومینیوم در سالهای اخیر برخی از بزرگان را به این تردید انداخته که تا جایگزین شدن این کابل با مس فاصله چندانی نمانده.

خواص آلومینیوم

آلومینیوم سیزدهمین عنصر جدول تناوبی در گروه فلزات پس واسطه قراردارد. با ظاهری نقره ای رنگ و خواصی چون چکش پذیری و نرمی . فراوان ترین عنصر پس از اکسیژن و سیلیکون در پوسته زمین می باشد.آلومینیوم را از سنگ بوکسیت استخراج می کنند. به دلیل واکنش پذیری زیاد این عنصر ، آلومینیوم خالص را به سختی می توان در طبیعت یافت.

کاربردهای آلومینیوم

با افزودن عناصری مانند روی ، سیلیسیوم و مس می توان به آلیاژهای بهینه و کاربردی تر رسید. آلومینیوم نقش بسیار حیاتی در اقتصاد و بهبود کیفیت زندگی انسانها دارد. در صنایع دریایی و حمل و نقل و هوایی به شکل گسترده مورد استفاده قرار میگیرد. به علت پایین بودن چگالی عنصر فلز آلومینیوم در ساخت کشتی ، اتومبیل و هواپیما و راه آهن استفاده میشود.

در بسته بندی ها به دلیل شرحه شرحه نشدن و غیرسمی بودن به فراوانی استفاده می شود. و همچنین در ساختمان نیز به علت سبکی استفاده میشود هرچند استفاده از فولاد صرفه اقتصادی بیشتری دارد. اما در صنعت برق و خطوط انتقال بسیار نقش کلیدی و حساسی دارد.

چرا کابل آلومینیوم؟

در خطوط انتقال برق آلومینیوم در میانه ی طلا و مس قرار دارد  یعنی هدایت انرژی الکتریکی و برق در فلز آلومینیوم بیشتر از مس و کمتر از فلز طلا می باشد اما استحکام مکانیکی مس در برابر کشش از آلومینیوم بیشتر است .به همین دلیل در صنعت برق و خطوط انتقال انرژی الکتریکی از هسته ی فولادی در کابل آلومینیوم استفاده می شود ، برای استحکام بیشتر در برابر کشش های مکانیکی که به نام کابل ACSR  را به خود میگیرد.

 کابل مسی یا کابل آلومینیوم

همگان میدانیم عناصری چون طلا و نقره بهترین گذردهی الکتریکی و به تبع کمترین مقاومت الکتریکی را دارند اما چرا از این دو فلز در ساخت سیم و کابل استفاده نمی شود.بسیار واضح است که قیمت گزاف این دو فلز مانع از استفاده آنها در صنعت برق می شود. پس فاکتور قیمت در تصمیمات حیاتی ما آدمیان نقش اساسی دارد.

حالا به بحث کابل آلومینیوم یا کابل مسی برگردیم. چرا کابل آلومینیوم با توجه به مقاومت الکتریکی بالا نسبت به مس اینطور گسترده در صنایع برق مورد استفاده قرار می گیرد؟مهمترین علت آن ارزان بودن کابل آلومینیوم نسبت به مس است. کابل آلومینیوم به لحاظ قیمت تقریبا یک سوم کابل مسی است.

فواید کابلهای آلومینیوم

کابلهای آلومینیوم محاسن دیگری هم دارد ، این نوع کابل سبکتر از کابلهای مسی می باشد که در حمل و نقل بسیار مورد توجه قرار می گیرد. همانطور که مخاطبین محترم می دانند برای گذردهی توان ثابت باید سطح مقطع بیشتری در کابلهای آلومینیوم نسبت به مس در نظر گرفت .اگر بخواهیم خلاصه و مجمل بگوییم ، آلومینیوم فلزی است که انتقال برق را به خوبی مس انجام نمیدهد اما درصد این اختلاف انتقال برق بسیار زیاد نیست.

متخصصین تولید کننده سیم و کابل توانسته اند به یک فرمول تقریبا دقیق در این مورد برسند.با این فرمول به سادگی میتوان مقدار مجاز جریان برق در کابل مسی را نسبت به کابلهای آلومینیوم نیز مشاهده کرد.به عنوان مثال کابل 95*1 مسی در متراژ 10 متر قادر به تحمل 275 آمپر میباشد،برای یافتن سایز مورد استفاده در کابلهای آلومینیوم دو راه وجود دارد.

اولین راه سطح مقطع (مثال 95) را دو سایز کابلی بالا میبریم (95/120/150) یا سطح مقطع (95) را در عدد 1.6 ضرب میکنیم و عدد به دست آمده سطح مقطع مورد مجاز ما است.

در کابل خودنگهدار فشار ضعیف هادی ها که شامل رشته نول، فاز و روشنایی می باشند همگی از جنس آلومینیوم بوده و رشته نگهدارنده که وظیفه تحمل تمام نیروهای مکانیکی را برعهده دارد، از جنس فولاد گالوانیزه ساخته می شود. تمامی استانداردهای ملی تولید کابل خودنگهدار فشار ضعیف را شرکت توانیر تعیین کرده است اما از استانداردهای بین المللی برای ساخت این نوع کابل می توان به HD626S1، NFC33-209 و AS/NZS3560-1 اشاره کرد. عایق ها در این کابل از جنس XLPE بوده و بعد از عملیات عایق کاری در دما و فشار بالا کراس لینک می شوند، عمل کراس لینک به دلیل بالا بردن کیفیت کابل مانند مقاومت در برابر اشعه UV و غیره انجام می شود.

در کابل خودنگهدار فشار ضعیف تعداد رشته ها براساس تعداد فازها مشخص می شود در کابل های خودنگهدار فشار ضعیف به راحتی می توان سایز و نوع کابل را طبق فرمول (نگهدارنده) –(نول) –(روشنایی) +(فاز) *3 مشخص کرد. که این ساختار برای کابل خودنگهدار تمام فولادی با هادی روشنایی می باشد که شامل سه رشته فاز، رشته روشنایی، یک رشته نول و یک رشته نگهدارنده می باشد که این محصول در انواع زیر ارائه می شود.

• کابل خودنگهدار فشار ضعیف 3 و 4 رشته (نیمه افشان آلومینیومی سه رشته تکفاز)

• کابل خودنگهدار فشار ضعیف 5 رشته (نیمه افشان آلومینیومی پنج رشته سه فاز)

• کابل خودنگهدار فشار ضعیف 6 رشته (نیمه افشان آلومینیومی شش رشته سه فاز)

• کابل های خودنگهدار فشار ضعیف 6 رشته سه فاز مانند کابل 5 رشته دارای یک هادی نگهدارنده از جنس گالوانیزه هستند که این هادی با نگهداشتن رشته سیم های دیگر به دور خود، وظیفه محول شده را انجام می دهد. در ساختاراین کابل سه رشته که دارای سطح مقطع یکسان هستند برای فاز، یک رشته نول و یک رشته روشنایی هم وجود دارد.

• انواع ولتاژ	علامت اختصاری	سطح ولتاژ
  کابل فشار ضعیف ((Low Voltage Cables	LV	بین ۳۰۰ تا ۱۰۰۰ ولت
  کابل فشار متوسط (Medium Voltage Cables)	MV	بین ۱ تا ۳۳ کیلو ولت
  کابل فشار قوی (high voltage cables)	HV	بین ۶۳ تا ۲۳۰ کیلو ولت
  کابل های فوق فشار قوی (Extra High Voltage)	EHV	از ۴۰۰ کیلو ولت به بالا

  انواع ولتاژ	علامت اختصاری	سطح ولتاژ
  کابل فشار ضعیف ((Low Voltage Cables	LV	بین ۳۰۰ تا ۱۰۰۰ ولت
  کابل فشار متوسط (Medium Voltage Cables)	MV	بین ۱ تا ۳۳ کیلو ولت
  کابل فشار قوی (high voltage cables)	HV	بین ۶۳ تا ۲۳۰ کیلو ولت
  کابل های فوق فشار قوی (Extra High Voltage)	EHV	از ۴۰۰ کیلو ولت به بالا






کابل های زره یا آرمر در کابلها با هدف افزایش مقاومت مکانیکی آنها به کار میرود. در ساختار کابلهای برق زمینی آلومینیومی فشار ضعیف، فشار متوسط، فشار قوی و فوق فشار قوی هم میتوان این لایۀ محافظ را در شکلهای مختلف و منطبق بر استاندارد IEC، اضافه نمود.

1.      درست است که با زرهپوش کردن کابلها، استحکامشان بالا میرود؛ اما باید دانست که این موضوع سبب افزایش وزن و قیمت آنها هم خواهد شد. بنابراین، انتخاب نوع مناسب کابل باید بر پایۀ محاسبات مکانیکی و انتخاب شرایط و مسیر مطلوب کابلکشی انجام پذیرد.

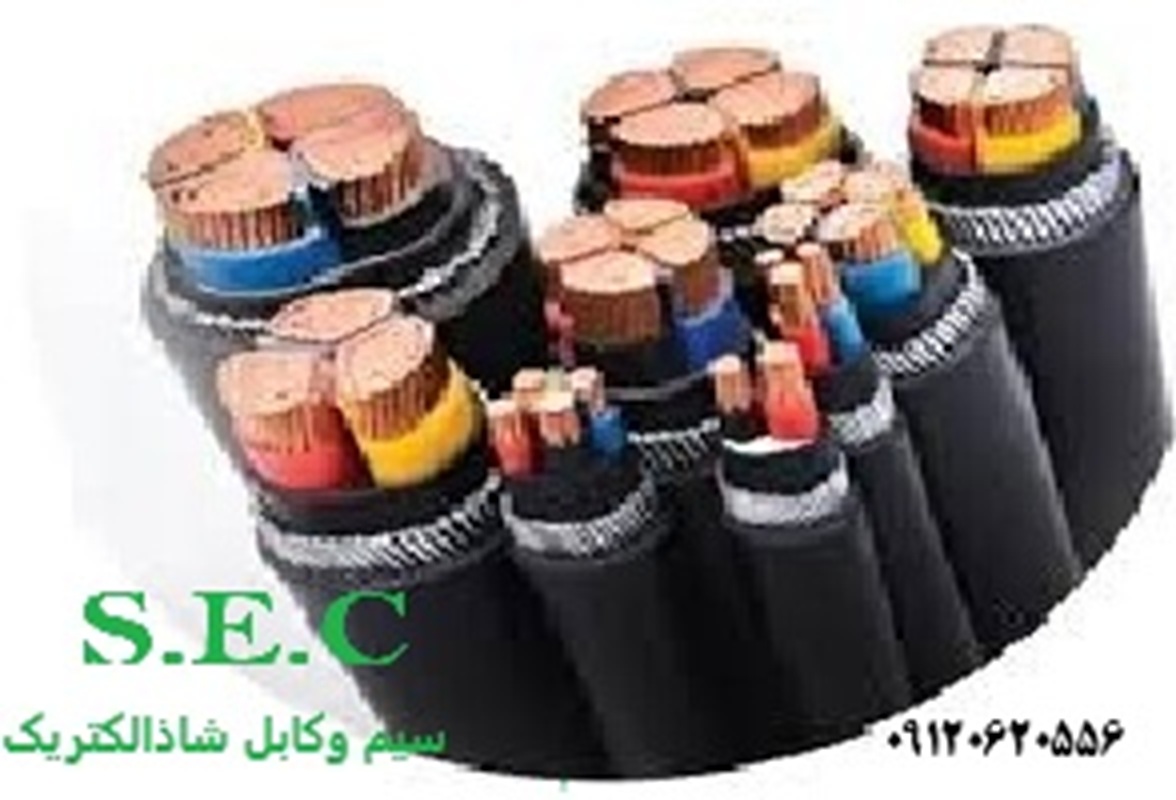

کابل های برق آلومینیومی زره دار

اولین معیار برای گفتن از گوناگونیِ کابلهای قدرت آلومینیومی آرمردار، ولتاژ اسمی آنهاست. نکتۀ بعدی، شکل و جنس لایۀ فلزیست که به عنوان آرمر به کابل میفزایند. موضوع سوم هم میتواند سایز کابلها باشد. بر مبنای همین ملاکها، از انواع کابل آلومینیومی زرهدار یا مسلح میگوییم:

• ولتاژ پایین 0.6/1 کیلو ولت:
  1، 2، 3، 3.5، 4 و 5 رشته
  سطح مقطعها: از 10 تا 500mm² با توجه به تعداد Core ها

• ولتاژ متوسط 6/10، 12/20 و 18/30 کیلوولت:
  تک یا سه رشته
  از 25 تا 630 میلیمتر مربع با توجه به ولتاژ و تعداد رشته

• فشار قوی و فوق فشار قوی 38/66، 76/132، 133/230 و 230/400 کیلوولت:
  Single Core
  از 500 تا 2500 Sq.mm

علائم اختصاری کابلهای آلومینیومی آرمردار

در کدگذاری VDE برای کابلهای زره دار، از حروف زیر برای اشاره به وجود آرمر در کابل استفاده میشود:

• B: زره نواری

• R: آرمر سیمی

در کابلهای قدرت AC، زره کابلهای تک رشته از جنس آلومینیوم است و برای کابلهای چند رشته از فولاد گالوانیزه استفاده میشود.

برای گفتنِ اجزای کابلها نیز از حروف اختصاری استفاده میگردد. حروف زیر اشاره به بخش زره در این کابلها دارند:

• ATA یا DTA: آرمر از نوار آلومینیومی، دو لایه نوار آلومینیومی

• AWA: زره از سیمهای آلومینیومی

• SWA: آرمور از سیمهای فولادی

• STA: زره از نوار فولادی

• CSAT: نوار آلومینیومی یکپارچه و بدون درز موجدار (corrugated)

به چند مثال از نوشتن کد و ساختار کابل های آلومینیومی زره دار توجه بفرمایید:

1. کابل آلومینیومی LV با عایق PVC و زره نواری: NAYBY
   ,Al/PVC/ATA/PVC
   Al/PVC/PVC(Bd)/STA/PVC

2. ولتاژ پایین با عایق XLPE و آرمر نواری: NA2XBY
   ,Al/XLPE/ATA/PVC
   Al/XLPE/PVC(Bd)/STA/PVC

3. فشار ضعیف با عایق XLPE و زره سیمی: NA2XRY
   ,Al/XLPE/AWA/PVC
   Al/XLPE/PVC(Bd)/SWA/PVC

4. LV با عایق PVC و زره مفتولی: NAYRY
   ,Al/PVC/AWA/PVC
   Al/PVC/PVC(Bd)/SWA/PVC

5. کابل MV مونو فاز با آرمور نواری: NA2XSYBY
   Al/SC/XLPE/SC/SCT/CWS
   PVC/ATA/PVC/

6. MV سه رشته با زره سیمی و شیلد مستقل برای هر فاز: NA2XSEYRY
   Al/SC/XLPE/SC/SCT/ICWS
   PVC/SWA/PVC/

7. ولتاژ متوسط تک رشته با آرمر نواری و روکش کم دود و هالوژن فری: NA2XSHBH
   Al/SC/XLPE/SC/SCT/CWS
   LSZH/ATA/LSZH/

8. فشار متوسط مونوفاز با روکش پلی اتیلن: NA2XSYB2Y
   Al/SC/XLPE/SC/SCT/CWS/PVC/ATA/PE

9. فشار قوی با آرمر نواری و روکش پی وی سی: NA2XSYBY

10. ولتاژ بالا با زره نواری، نوار مانع نفوذ آب و روکش پی وی سی: NA2XS(F)2YBY

11. HV با زره Tape و دو لایۀ ضد آب نوار متورم شونده و آلومینیوم کوپلیمر:
    NA2XS(FL)2YBY
    Al/SC/XLPE/SC/SCT/CWS
    WBT/AlC/PE/DTA/PE/

12. HV یا EHV با زره کاروگیت (کرکره ای یا موجدار) و روکش پلی اتیلن با پوشش گرافیت: NA2X(LD)2Y
    Al/SC/XLPE/SC/SCWBT
    WBT/CSAT/PE/GC

کابل فشار ضعیف با علامت اختصاری (Low Voltage Cable) در انواع مختلف یا کاربردهای متنوع ساخته و عرضه می‌شود.

کابل‌های فشار ضعیف به کابل‌هایی با رشته‌های مس و آلومینیوم گفته می‌شود .این رسانا به کمک پلیمرهایی مانند پلاستیک فشرده، پی وی سی و … عایق می‌شوند تا از خطرات و شار الکتریکی به اطراف جلوگیری کنند. کابل‌های فشار ضعیف خود به انواع مختلفی تقسیم‌بندی می‌شوند. به عنوان مثال کابل تک لا، نصب ثابت، نیمه افشان گرد، افشان، نیمه افشان کامپکت و … همگی زیرمجموعه‌ای از این نوع کابل هستند.کابل تا سطح ولتاژ20کیلو ولت جز این گروه می باشند.

کاربرد کابل‌ فشار ضعیف

کابل‌های فشار ضعیف برای جاهایی مورد استفاده قرار می‌گیرند که میزان شار الکتریکی در محدوده‌ی استاندارد کابل است. کابل‌هایی که برای برق‌کشی برخی تأسیسات ساده، ساختمان‌های مسکونی و اداری به کار می‌روند، از این نوع هستند. همچنین در سیم‌کشی درون لوازم الکتریکی کم مصرف نیز از این کابل‌ها استفاده می‌شود.

البته با توجه به نوع کابل، در موارد متنوعی به کار می‌روند که مناسب با ساختار و عملکرد کابل باشند.

کابل فشار متوسط

کابل فشار متوسط یا کابل قدرت (MV) برای توزیع انرژی الکتریکی تکفاز و یا سه‌فاز در سیستم‌هایی با ولتاژ نامی ۶ تا ۳۰ کیلوولت و در پست‌های خطوط توزیع مورد استفاده قرار می‌گیرند. از کابل فشار متوسط همچنین در شبکه‌های عمومی و صنعتی، تاسیسات داخلی و خارجی، به صورت دفن در زمین و یا داخل کانال استفاده می‌شود.

امکان ارایه کابل فشار متوسط با آرمور سیمی – نواری، کابل‌های کم‌دود، بدون هالوژن، مقاوم در برابر شعله، مقاوم در مقابل هیدروکربن‌های نفتی و نیز پلیمر لمینیت شده نیز وجود دارد.

۶ کیلوولت

۱۱ کیلوولت

۲۰ کیلوولت

۳۰ کیلوولت

کابل قدرت فشار متوسط (MV) با ظرفیت ۶ کیلوولت

کابل قدرت فشار متوسط (MV) با ظرفیت ۱۱ کیلوولت

کابل قدرت فشار متوسط (MV) با ظرفیت ۲۰ کیلوولت

کابل قدرت فشار متوسط (MV) با ظرفیت ۳۰ کیلوولت

انواع کابل فشار قوی و کاربرد آنها در صنعت برق: راهنمای جامع

کابل‌های فشار قوی یکی از ارکان اصلی در انتقال انرژی الکتریکی هستند که در سیستم‌های برق‌رسانی استفاده می‌شوند. این کابل‌ها به‌ویژه در شبکه‌های برق فشار قوی کاربرد دارند و برای انتقال انرژی به‌صورت مؤثر و ایمن طراحی شده‌اند. در این مقاله، به بررسی انواع مختلف کابل‌های فشار قوی و کاربردهای آن‌ها خواهیم پرداخت.

کابل‌های فشار قوی چیست؟

کابل‌های فشار قوی به کابل‌هایی اطلاق می‌شود که قادر به تحمل ولتاژ بالا و انتقال انرژی برق در مسافت‌های طولانی هستند. این کابل‌ها معمولاً در انتقال برق بین ایستگاه‌های تولید انرژی و شبکه‌های توزیع استفاده می‌شوند. این کابل‌ها می‌توانند از مواد مختلفی ساخته شوند و بسته به کاربرد خود ویژگی‌های خاصی دارند.

ویژگی‌های کابل‌های فشار قوی

کابل‌های فشار قوی باید ویژگی‌های خاصی مانند مقاومت در برابر فشار، تحمل دماهای بالا، و قابلیت انتقال انرژی با حداقل افت ولتاژ را داشته باشند. این ویژگی‌ها موجب می‌شود که کابل‌های فشار قوی برای استفاده در شرایط سخت و در طولانی‌مدت مناسب باشند.

انواع کابل‌های فشار قوی

کابل‌های فشار قوی به‌طور کلی به انواع مختلفی تقسیم می‌شوند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. در این بخش به بررسی انواع اصلی این کابل‌ها می‌پردازیم.

کابل‌های فشار قوی هوایی

کابل‌های فشار قوی هوایی به‌طور عمده در شبکه‌های برق هوایی استفاده می‌شوند. این کابل‌ها معمولاً از هادی‌های آلومینیومی یا مسی ساخته می‌شوند و دارای پوشش‌های عایق برای جلوگیری از اتصالات غیرمجاز و کاهش خطرات آتش‌سوزی هستند. از مزایای این کابل‌ها می‌توان به نصب سریع و هزینه پایین اشاره کرد.

پایه فلزی چراغ راهنمایی   پایه فلزی تابلو ترافیکی    پایه تیر فلزی لوله ای   انکر بولت   قیمت سکو ترانس   تابلو برق سه فاز   تابلو برق سنجش    تابلو برق فشار ضعیف   تابلو برق فشار متوسط   تابلو برق کشویی    تابلو برق 20 کیلوولت    تابلو برق خازنی   تابلو برق روکار

کابل‌های فشار قوی زمینی

کابل‌های فشار قوی زمینی به‌طور خاص برای نصب در زیرزمین طراحی شده‌اند. این کابل‌ها باید مقاومت بالایی در برابر عوامل محیطی مانند رطوبت و دمای بالا داشته باشند. از آن‌ها برای تأمین انرژی به مناطق مختلف یا مکان‌هایی که امکان نصب کابل هوایی وجود ندارد، استفاده می‌شود.

کابل‌های فشار قوی با عایق پلی‌اتیلن

کابل‌های فشار قوی با عایق پلی‌اتیلن به دلیل مقاومت بالای پلی‌اتیلن در برابر رطوبت و دما، برای استفاده در شرایط سخت محیطی مناسب هستند. این کابل‌ها معمولاً در صنایع نفت و گاز و همچنین در شبکه‌های برق شهری و روستایی استفاده می‌شوند.

کاربردهای کابل‌های فشار قوی

کابل‌های فشار قوی در بسیاری از صنایع و سیستم‌های انرژی کاربرد دارند. از شبکه‌های برق شهری گرفته تا صنایع خاص، این کابل‌ها بخش جدایی‌ناپذیر از زیرساخت‌های انرژی به شمار می‌آیند.

انتقال برق در شبکه‌های توزیع

یکی از مهم‌ترین کاربردهای کابل‌های فشار قوی، انتقال برق در شبکه‌های توزیع است. این کابل‌ها به‌طور گسترده در ایستگاه‌های برق و ترانسفورماتورها برای انتقال انرژی از یک مکان به مکان دیگر استفاده می‌شوند.

صنایع نفت و گاز

در صنایع نفت و گاز، کابل‌های فشار قوی برای تأمین انرژی تجهیزات مختلف در مناطق دورافتاده و صنعتی استفاده می‌شوند. این کابل‌ها باید توانایی مقاومت در برابر شرایط سخت محیطی و همچنین تأمین انرژی برای دستگاه‌ها و ماشین‌آلات سنگین را داشته باشند.

کاربرد در نیروگاه‌ها

نیروگاه‌ها یکی از بزرگ‌ترین مصرف‌کنندگان کابل‌های فشار قوی هستند. این کابل‌ها برای انتقال برق از ژنراتورها به شبکه برق‌رسانی استفاده می‌شوند. در این صنایع، باید از کابل‌های مقاوم و با طول عمر بالا استفاده کرد.

استانداردها و قوانین مربوط به کابل‌های فشار قوی

کابل‌های فشار قوی باید مطابق با استانداردهای بین‌المللی و قوانین ایمنی طراحی و نصب شوند. این استانداردها شامل مواردی مانند مقاومت در برابر آتش‌سوزی، جلوگیری از نشت انرژی، و افزایش کارایی انتقال برق می‌شود.

استانداردهای IEC

استانداردهای IEC (کمیته بین‌المللی الکتروتکنیکی) یکی از معتبرترین استانداردها برای کابل‌های فشار قوی هستند. این استانداردها مشخصات دقیق ساخت و تست کابل‌ها را تعیین می‌کنند و به‌منظور تضمین عملکرد ایمن و مؤثر کابل‌ها در شرایط مختلف محیطی طراحی شده‌اند.

استانداردهای BS و DIN

استانداردهای BS (استانداردهای بریتانیا) و DIN (استانداردهای آلمان) نیز به‌طور گسترده برای طراحی و تولید کابل‌های فشار قوی مورد استفاده قرار می‌گیرند. این استانداردها در بسیاری از کشورها برای اطمینان از کیفیت و ایمنی محصولات الکتریکی معتبر هستند.

مزایای استفاده از کابل‌های فشار قوی

استفاده از کابل‌های فشار قوی مزایای بسیاری دارد. این مزایا باعث شده که استفاده از آن‌ها در پروژه‌های بزرگ و شبکه‌های برق‌رسانی ضروری باشد.

افزایش امنیت شبکه برق

کابل‌های فشار قوی به‌دلیل مقاومت بالای خود در برابر شرایط محیطی سخت، امنیت شبکه برق را افزایش می‌دهند. این کابل‌ها باعث کاهش خطرات ناشی از اتصالات غیرمجاز و تصادفات می‌شوند.

کاهش تلفات انرژی

یکی دیگر از مزایای مهم کابل‌های فشار قوی، کاهش تلفات انرژی است. این کابل‌ها با طراحی بهینه و عایق‌های مقاوم به انتقال انرژی کمک می‌کنند و از افت ولتاژ جلوگیری می‌کنند.

تفاوت کابل‌های فشار قوی با کابل‌های فشار ضعیف

کابل‌های فشار قوی و فشار ضعیف از لحاظ طراحی، ساختار، و کاربرد تفاوت‌های زیادی دارند. در این بخش، به بررسی تفاوت‌های اصلی این دو نوع کابل می‌پردازیم.

ساختار کابل‌های فشار قوی

کابل‌های فشار قوی معمولاً از چندین لایه عایق و هادی تشکیل شده‌اند که برای تحمل ولتاژ بالا و انتقال انرژی در مسافت‌های طولانی طراحی شده‌اند. این کابل‌ها معمولاً دارای پوشش‌های مقاوم در برابر عوامل محیطی و حرارت هستند.

ساختار کابل‌های فشار ضعیف

کابل‌های فشار ضعیف به‌طور معمول در شبکه‌های برق شهری و دستگاه‌ها استفاده می‌شوند. این کابل‌ها معمولاً دارای ساختار ساده‌تری هستند و برای تحمل ولتاژهای پایین‌تر طراحی شده‌اند. معمولاً از یک لایه عایق برای جلوگیری از اتصالات استفاده می‌شود.

ویژگی‌های کابل‌های فشار قوی در شرایط مختلف محیطی

کابل‌های فشار قوی باید ویژگی‌های خاصی را در شرایط مختلف محیطی از جمله رطوبت، دما، و فشارهای فیزیکی تحمل کنند. در این بخش، به ویژگی‌های این کابل‌ها در شرایط مختلف محیطی پرداخته می‌شود.

کابل‌های فشار قوی در محیط‌های مرطوب

در محیط‌های مرطوب، کابل‌های فشار قوی باید مقاوم در برابر نفوذ رطوبت و خوردگی باشند. معمولاً از مواد خاصی مانند پلی‌اتیلن یا PVC برای عایق‌کاری کابل‌ها استفاده می‌شود تا از نفوذ آب به داخل کابل جلوگیری شود.

کابل‌های فشار قوی در دماهای بالا

در مناطق با دمای بالا، کابل‌های فشار قوی باید قادر به تحمل گرمای زیاد بدون آسیب به عایق و هادی‌های داخلی باشند. این کابل‌ها معمولاً با پوشش‌های ویژه‌ای که تحمل دماهای بالا را دارند، تولید می‌شوند.

کابل‌های فشار قوی در شرایط فشار فیزیکی

کابل‌های فشار قوی که در شرایط فشار فیزیکی مانند زیرزمین‌ها یا مناطقی با ترافیک سنگین نصب می‌شوند، باید مقاوم در برابر فشارهای مکانیکی باشند. برای این منظور، از مواد تقویت‌شده برای ساخت هادی‌ها و پوشش‌های خارجی استفاده می‌شود.

کابل‌های فشار قوی برای صنایع مختلف

کابل‌های فشار قوی در صنایع مختلف کاربرد دارند و به‌طور ویژه در صنعت انرژی و زیرساخت‌ها استفاده می‌شوند. در این بخش به بررسی استفاده از کابل‌های فشار قوی در برخی صنایع پرداخته می‌شود.

صنعت معدن

در صنایع معدنی، کابل‌های فشار قوی برای تأمین انرژی ماشین‌آلات سنگین و تجهیزات استخراج مورد استفاده قرار می‌گیرند. این کابل‌ها باید مقاوم در برابر شرایط سخت محیطی مانند خاک‌های مرطوب و دماهای بالا باشند.

صنعت حمل و نقل

کابل‌های فشار قوی در صنایع حمل و نقل نیز استفاده می‌شوند. این کابل‌ها در تأسیسات حمل و نقل مانند قطارها و ایستگاه‌های مترو برای انتقال انرژی استفاده می‌شوند. آن‌ها باید از نظر مقاومت در برابر شرایط جوی و فشار مکانیکی توانایی بالایی داشته باشند.

صنعت کشاورزی

در صنعت کشاورزی، کابل‌های فشار قوی برای تأمین انرژی سیستم‌های آبیاری و دستگاه‌های کشاورزی دیگر استفاده می‌شوند. این کابل‌ها باید قادر به کار در محیط‌های باز و در معرض تابش مستقیم خورشید و دماهای بالا باشند.

روش‌های نصب کابل‌های فشار قوی

نصب صحیح کابل‌های فشار قوی به‌منظور تأمین امنیت و کارایی این سیستم‌ها بسیار مهم است. در این بخش، روش‌های مختلف نصب این کابل‌ها بررسی می‌شود.

نصب کابل‌های هوایی

کابل‌های فشار قوی هوایی معمولاً روی دکل‌ها یا تیرهای برق نصب می‌شوند. این روش نصب به دلیل سادگی و هزینه پایین‌تر برای مسافت‌های کوتاه‌تر و در مناطقی که دسترسی به زیرساخت‌های زیرزمینی مشکل است، مناسب است.

نصب کابل‌های زمینی

نصب کابل‌های زمینی معمولاً در زیر سطح زمین انجام می‌شود. این روش نصب برای مناطقی که کابل‌های هوایی نمی‌توانند نصب شوند یا برای محافظت بیشتر از کابل‌ها در برابر آسیب‌های محیطی استفاده می‌شود. نصب کابل‌های زمینی نیاز به حفاری و فراهم کردن محیط مناسب برای کابل‌ها دارد.

نصب کابل‌های دریایی

در مناطقی که کابل‌ها باید در دریا یا زیر آب نصب شوند، از کابل‌های ویژه‌ای استفاده می‌شود که برای محیط‌های دریایی طراحی شده‌اند. این کابل‌ها باید مقاوم در برابر فشار آب و خوردگی نمک باشند

آینده کابل‌های فشار قوی

با پیشرفت تکنولوژی، کابل‌های فشار قوی نیز به‌طور مستمر بهبود می‌یابند. در این بخش، به بررسی روندهای جدید در طراحی و تولید کابل‌های فشار قوی پرداخته می‌شود.

کابل‌های فشار قوی با هادی‌های پیشرفته

با استفاده از مواد پیشرفته‌تر مانند گرافن و الیاف کربنی، هادی‌های کابل‌های فشار قوی در حال بهبود هستند. این هادی‌ها قادرند انرژی بیشتری را منتقل کنند و در عین حال سبک‌تر و مقاوم‌تر باشند.

کابل‌های فشار قوی با عایق‌های جدید

عایق‌های کابل‌های فشار قوی نیز در حال پیشرفت هستند. به‌ویژه در زمینه استفاده از مواد جدید مانند نانوسرامیک‌ها، این کابل‌ها قادرند مقاومت بیشتری در برابر دماهای بالا، رطوبت و فشارهای مکانیکی داشته باشند.

اتوماسیون در نظارت بر کابل‌ها

با استفاده از حسگرهای هوشمند و فناوری اینترنت اشیاء (IoT)، نظارت بر کابل‌های فشار قوی به‌طور خودکار امکان‌پذیر شده است. این فناوری‌ها قادرند مشکلات احتمالی مانند نشتی برق یا آسیب‌های فیزیکی را شناسایی کرده و اقدامات لازم را برای تعمیر و نگهداری انجام دهند.

تست و بازرسی کابل‌های فشار قوی

تست و بازرسی دوره‌ای کابل‌های فشار قوی به‌منظور اطمینان از کارایی و ایمنی آن‌ها ضروری است. در این بخش، به روش‌ها و ابزارهای مورد استفاده برای تست کابل‌های فشار قوی پرداخته می‌شود.

تست عایق کابل

یکی از مهم‌ترین آزمون‌ها برای کابل‌های فشار قوی، تست عایق است که برای اطمینان از عدم نشتی و مقاومت مناسب در برابر ولتاژ بالا انجام می‌شود. این تست معمولاً با استفاده از دستگاه‌های خاصی انجام می‌شود که توانایی اعمال ولتاژهای بسیار بالا را دارند.

تست کشش کابل

تست کشش به‌منظور ارزیابی مقاومت مکانیکی کابل‌ها در برابر فشارها و کشش‌های فیزیکی انجام می‌شود. این تست برای اطمینان از مقاومت کابل در برابر آسیب‌های ناشی از نیروهای فیزیکی در هنگام نصب و استفاده ضروری است.

تست جریان‌های نشتی

تست جریان‌های نشتی به‌منظور شناسایی هرگونه نشت جریان از کابل‌ها انجام می‌شود. این نوع تست برای جلوگیری از خطرات احتمالی مانند آتش‌سوزی یا شوک الکتریکی بسیار اهمیت دارد.

نتیجه‌گیری

کابل‌های فشار قوی نقش حیاتی در شبکه‌های برق‌رسانی ایفا می‌کنند. از آن‌ها در انواع مختلف سیستم‌ها و صنایع استفاده می‌شود و هر نوع کابل با توجه به کاربرد و شرایط محیطی خود انتخاب می‌شود. با رعایت استانداردهای بین‌المللی و بهره‌گیری از فناوری‌های نوین، می‌توان کارایی و امنیت سیستم‌های برق‌رسانی را به‌طور قابل‌توجهی افزایش داد.

آشنایی با کاربرد کابل‌های زره‌دار در خطوط ۲۰ کیلوولت

در دنیای الکتریسیته و سیستم‌های توزیع آن، کابل‌های زره‌دار ۲۰ کیلوولت به عنوان یکی از ابزارهای مهم در انتقال و توزیع برق شناخته می‌شوند. این کابل‌ها نه تنها مقاومت بالایی در برابر آسیب‌های مکانیکی دارند، بلکه به دلیل حفاظت‌های اضافی، به خوبی می‌توانند در محیط‌های سخت و چالش برانگیز کار کنند.

شاید شما هم با سوالاتی مانند: کابل زره‌دار ۲۰ کیلوولت چیست و چه کاربردهایی دارد؟ روبرو شده‌اید. این مقاله به شما کمک می‌کند تا با ساختار و ویژگی‌های این نوع کابل‌ها آشنا شده و تفاوت‌های آن‌ها با کابل‌های معمولی فشار متوسط را بشناسید.

همراه ما باشید تا به بررسی دقیق‌تر این کابل‌ها بپردازیم و از مزایای آن‌ها در سیستم‌های توزیع برق آگاه شوید. اطلاعاتی که می‌تواند در انتخاب بهترین راه‌حل‌های برق‌رسانی به شما کمک کند.

کابل‌های زره‌دار ۲۰ کیلوولت چیستند؟

کابل‌های زره‌دار ۲۰ کیلوولت نوعی کابل‌های قدرت با قابلیت حفاظت مکانیکی بالا هستند که برای انتقال برق در شبکه‌های توزیع با ولتاژ متوسط طراحی شده‌اند. این کابل‌ها نه تنها برق را با ولتاژ ۲۰ کیلوولت منتقل می‌کنند، بلکه با وجود لایه‌های زره‌دار فلزی که دور آنها پیچیده شده، در برابر آسیب‌های فیزیکی مانند ضربه، فشار و نفوذ حیوانات حفاظت می‌شوند. تصور کنید در یک پروژه صنعتی که کابل‌ها در مسیرهای طولانی و پرخطر قرار دارند، کارفرما از کابل‌های زره‌دار استفاده می‌کند تا از قطعی برق ناگهانی و هزینه‌های تعمیرات جلوگیری کند.

یکی از مشتریان شرکت پارس‌تاکین تجربه‌ای داشت که به وضوح اهمیت این کابل‌ها را نشان می‌دهد؛ در یک پروژه شهری، کابل‌های معمولی به علت نفوذ رطوبت و حشرات دچار خرابی‌های مکرر شده بودند. با جایگزینی این کابل‌ها با کابل‌های زره‌دار ۲۰ کیلوولت، نه تنها کیفیت انتقال برق بهبود یافت بلکه طول عمر سیستم به طور چشمگیری افزایش یافت و هزینه‌های نگهداری به شدت کاهش یافت.

کابل‌های زره‌دار در واقع پاسخ کاملی به چالش‌های محیطی سخت و موقعیت‌های حساس شبکه‌های برق هستند. این کابل‌ها اجازه می‌دهند خطوط توزیع برق ۲۰ کیلوولت در شرایطی که خطرهای فیزیکی و محیطی بالا است، بدون نگرانی از آسیب تا سال‌ها به‌صورت پایدار عمل کنند. به همین دلیل استفاده از کابل‌های زره‌دار در پروژه‌های صنعتی، شهری و حتی زیرسطحی بسیار رایج و حیاتی است.

ساختار کابل آرموردار

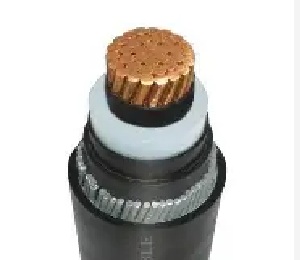

ساختار کابل‌های زره‌دار ۲۰ کیلوولت به گونه‌ای طراحی شده است که علاوه بر انتقال ایمن انرژی، محافظت فیزیکی بسیار قوی در برابر خطرات محیطی فراهم کند. در مرکز کابل، هادی‌های مسی یا آلومینیومی قرار دارند که وظیفه انتقال جریان برق را دارند. این هادی‌ها به وسیله عایق‌های مخصوصی پوشانده شده‌اند که مانع نشت جریان و حفاظت در برابر ولتاژ می‌شوند.

بر روی این لایه عایق، یک یا چند لایه سدی از جنس فویل فلزی یا نوارهای نیمه‌رسانا کشیده شده است تا هم جریان را یکنواخت کنند و هم از تداخل‌های الکترومغناطیسی جلوگیری نمایند. سپس روکش خارجی از جنس پلیمرهای مقاوم در برابر حرارت، رطوبت و خوردگی، کابل را در برابر شرایط محیطی محافظت می‌کند.

ویژگی اصلی و متمایزکننده کابل آرموردار وجود لایه‌های زره‌دار فلزی است که معمولاً از نوارهای فولادی یا سیم‌های فولادی بافته شده تشکیل شده‌اند. این زره‌ فلزی همانند زره‌ای محافظ کابل عمل کرده و مانع آسیب‌های مکانیکی، فشارهای شدید، ضربه و نفوذ حیوانات جونده می‌شود. این ساختار در پروژه‌هایی که کابل در زمین، دیوار و یا مسیرهای خطرناک نصب می‌شود، اهمیت حیاتی دارد.

اجزاء اصلی کابل آرموردار

• هادی فلزی (مس یا آلومینیوم)

• عایق میانی (مانند XLPE)

• لایه نیمه‌رسانا و فویل محافظ

• روکش بیرونی عایق

• زره فلزی (نوار یا سیم فولادی)

• روکش نهایی مقاوم به شرایط محیطی

به عنوان مثال، در یک پروژه نصب کابل‌های ۲۰ کیلوولت برای یک کارخانه بزرگ، استفاده از کابل آرموردار پارس‌تاکین باعث جلوگیری از قطع مکرر برق ناشی از آسیب‌های فیزیکی شد و از هزینه‌های سنگین تعمیر و تعویض کابل جلوگیری گردید.

تفاوت کابل زره‌دار با کابل‌های معمولی MV

اگر تا به حال تجربه قطعی برق در پروژه‌های ساختمانی یا صنعتی را داشته‌اید، می‌دانید که آسیب‌دیدگی کابل‌ها می‌تواند هزینه‌ها و خسارات فراوانی به بار آورد. کابل‌های زره‌دار، دقیقاً برای حل این مشکل ساخته شده‌اند. در حالی که کابل‌های معمولی MV فقط وظیفه انتقال برق را دارند، کابل‌های زره‌دار علاوه بر این، لایه‌ای محافظتی مقاوم در برابر ضربه، فشار و حتی جوندگان و رطوبت دارند.

از نظر ساختاری، کابل‌های معمولی MV شامل هادی، عایق و روکش هستند اما فاقد لایه حفاظتی قوی هستند که در کابل‌های زره‌دار با وجود نوار یا سیم‌های فولادی زیر روکش اضافه شده‌اند. این زره فلزی، نقش یک سپر واقعی را بازی می‌کند که کابل را در برابر خطرات محیطی و آسیب‌های مکانیکی محافظت می‌کند. بنابراین در پروژه‌هایی که کابل‌ها در معرض خطر ضربه، فشار یا شرایط سخت محیطی هستند، استفاده از کابل زره‌دار اهمیت بالایی دارد.

کابل‌های زره‌دار برای مواقعی که دوام و اطمینان در شبکه الکتریکی اهمیت دارد بهترین انتخاب هستند. اگر قصد دارید با اطمینان برق‌رسانی کنید و هزینه‌های ناشی از تعمیرات و تعویض مکرر کابل را کاهش دهید، پیشنهاد می‌کنیم از کابل‌های زره‌دار برند معتبر مانند پارس‌تاکین استفاده کنید که کیفیت و پشتیبانی مناسب دارند.

مزایای کابل زره‌دار ۲۰ کیلوولت

کابل‌های زره‌دار ۲۰ کیلوولت علاوه بر انتقال ایمن برق، دارای مزایای فراوانی هستند که در شرایط محیطی و مکانیکی سخت، کارایی و پایداری آن‌ها را تضمین می‌کند. تصور کنید در یک پروژه شهری، کابل‌ها در مسیرهای زیرزمینی یا صنعتی مستقر شده‌اند که ممکن است در معرض فشارهای شدید، ضربات ناگهانی یا نفوذ حیوانات قرار داشته باشند؛ در این شرایط کابل‌های زره‌دار به‌خوبی از قطعی‌های ناگهانی جلوگیری می‌کنند و موجب صرفه‌جویی در هزینه‌های نگهداری و تعمیرات می‌شوند.

کابل‌های معمولی بارها دچار آسیب شدند و توقف تولید را رقم زدند. اما با استفاده از کابل‌های زره‌دار، نه تنها بهره‌وری خطوط انتقال افزایش یافت بلکه طول عمر کابل‌ها تا چند برابر بیشتر شد. این مزیت باعث شد مشتری به جای تعویض مکرر کابل‌ها، بتواند تمرکز بیشتری بر توسعه و بهبود خطوط خود داشته باشد.

از مهم‌ترین مزایای کابل زره‌دار ۲۰ کیلوولت می‌توان به مقاومت مکانیکی بالا، حفاظت در برابر نفوذ رطوبت و مواد شیمیایی، جلوگیری از آسیب‌دیدگی توسط جوندگان و امکان نصب در محیط‌های پرخطر اشاره کرد. این ویژگی‌ها باعث شده‌اند تا این کابل‌ها در پروژه‌های شهری، صنعتی، زیرسطحی و حتی در شرایط آب و هوایی سخت، انتخاب اول متخصصان باشند. برای اطمینان از کیفیت و بهره‌وری بهتر، انتخاب برندهای معتبر مانند پارس‌تاکین توصیه می‌شود که خدمات فنی و پشتیبانی کامل ارائه می‌دهند.

نکات نصب و نگهداری کابل زره‌دار

نصب صحیح و نگهداری منظم کابل‌های زره‌دار ۲۰ کیلوولت، کلید حفظ عملکرد پایدار و طولانی‌مدت آنهاست. مثلاً در یکی از پروژه‌های بزرگ توزیع برق، تیم اجرای شرکت پارس‌تاکین با رعایت دقیق نکات نصب، توانستند از آسیب‌های ناشی از فشار مکانیکی و نفوذ عوامل خارجی جلوگیری کنند و از هزینه‌های گزاف تعمیرات جلوگیری به عمل آورند. این تجربه نشان داد چقدر رعایت استانداردهای نصب برای کابل‌های زره‌دار حیاتی است.

در نصب این کابل‌ها باید به توجه ویژه‌ای به مسیر کابل، عمق دفن و محافظت‌های محیطی داشت تا از آسیب‌های مکانیکی مثل فشارهای ناشی از خاک، ضربه و جوندگان جلوگیری شود. علاوه بر این، رعایت قوانین فنی مانند حفظ خمیدگی مناسب کابل و اجتناب از کشش بیش از حد در زمان نصب بسیار ضروری است. عدم رعایت این موارد باعث کاهش عمر مفید کابل و افزایش ریسک خرابی‌های ناخواسته می‌شود.

نگهداری کابل‌های زره‌دار نیز به صورت دوره‌ای و منظم اهمیت دارد. بازدیدهای مرتب برای کشف ترک‌ها، خوردگی در زره فلزی، یا آسیب دیدگی عایق‌ها و روکش‌ها باعث می‌شود مشکلات قبل از تبدیل شدن به بحران‌های جدی حل شوند. همچنین، استفاده از تجهیزاتی مانند دستگاه‌های تست عایق می‌تواند سلامت کابل را در زمان بهره‌برداری تضمین کند.

نکات کلیدی برای نصب مناسب کابل زره‌دار ۲۰ کیلوولت

• انتخاب مسیر نصب با کمترین تماس با منابع حرارتی یا فشارهای مکانیکی غیرمجاز

• حفظ عمق دفن مناسب کابل در زمین طبق استانداردهای فنی

• اجتناب از خم کردن کابل در شعاع کمتر از مقدار توصیه شده

• استفاده از محافظ‌های مکانیکی اضافی در محل‌هایی با ریسک بالاتر مانند تقاطع‌ها و محل‌های عبور زیرزمینی

نکات مهم در نگهداری کابل زره‌دار

• بازدید دوره‌ای برای شناسایی آسیب‌های ظاهری، خوردگی یا نفوذ رطوبت

• آزمایش‌های دوره‌ای مقاومت عایق و تست‌های برق جهت تشخیص مشکلات داخلی

• حفظ محیط نصب از تجمع آب و مواد خورنده که می‌توانند به روکش و زره آسیب بزنند

• پاک‌سازی مسیر کابل از هرگونه مانع یا مواد زائد که ممکن است باعث فشار یا سایش کابل شود

برای تضمین کیفیت و امنیت خطوط نصب شده، پیشنهاد می‌شود که از خدمات تخصصی شرکت‌های معتبر مانند پارس‌تاکین بهره‌مند شوید. این شرکت علاوه بر ارائه محصولات باکیفیت، راهنمایی‌های فنی نصب و نگهداری را نیز ارائه می‌دهد تا عملکرد تجهیزات توزیع برق شما همیشه بهینه باشد.

چطور این کسب و کار می‌تواند در این مسیر به شما کمک کند

انتخاب درست کابل زره‌دار ۲۰ کیلوولت و اجرای بهینه آن در خط توزیع برق، کاری نیست که بدون دریافت راهنمایی تخصصی به نتیجه برسد. شرکت‌هایی مانند پارس‌تاکین با ارائه مشاوره دقیق و ارائه کابل‌های با کیفیت بالا، کاری می‌کنند که شما نه‌تنها کابل مناسب را انتخاب کنید، بلکه نصب و نگهداری آن نیز به شکل اصولی و مطابق استاندارد صورت پذیرد. برای مثال، در پروژه‌ای که یکی از مشتریان پارس‌تاکین در منطقه‌ای شهری داشت، با استفاده از کابل‌های زره‌دار این شرکت و راهنمایی تیم فنی، مشکلات ناشی از آسیب‌های مکانیکی و هدررفت برق به طور چشمگیری کاهش یافت.

داشتن اطلاعات جامع درباره ویژگی‌ها و ساختار کابل زره‌دار باعث می‌شود خطرات احتمالی در هنگام انتخاب و اجرای کابل به حداقل برسد. شرکت‌های تخصصی در این زمینه با ارائه خدمات مشاوره، تست‌های فنی و پشتیبانی فنی مداوم، زمینه موفقیت در یک پروژه را فراهم می‌کنند تا شما دغدغه‌ای از بابت خراب شدن کابل یا قطع برق نداشته باشید.

این روند نه‌تنها به شما کمک می‌کند که از هزینه‌های اضافه ناشی از تعویض و تعمیر مکرر کابل‌ها جلوگیری کنید، بلکه بهره‌وری و پایداری شبکه توزیع برق شما را به شکل قابل توجهی افزایش می‌دهد. پس هنگام انتخاب کابل زره‌دار ۲۰ کیلوولت، همکاری با برندهای معتبر و بهره‌گیری از تجارب آن‌ها، کلید موفقیت پروژه‌های شما خواهد بود.

جمع‌بندی نهایی کابل‌های زره‌دار در خطوط ۲۰ کیلوولت

کابل‌های زره‌دار ۲۰ کیلوولت با ساختاری مقاوم و لایه‌های حفاظتی ویژه، انتخاب ایده‌آلی برای پروژه‌های صنعتی و شهری هستند که در آن‌ها دوام، ایمنی و پایداری در انتقال برق اهمیت بالایی دارد. این کابل‌ها با قابلیت تحمل فشارهای مکانیکی، نفوذ رطوبت و مقاومت در برابر خوردگی و آسیب‌های محیطی، طول عمر طولانی‌تر و کاهش هزینه‌های تعمیر و نگهداری را تضمین می‌کنند.

کابل فشار متوسط

کابل فشار متوسط یا Medium Voltage Power Cable به طور خلاصه MV برای انتقال جریان برق در ولتاژهای از 6 کیلوولت تا 30 کیلوولت، به صورت دفنی یا داخل کانالی استفاده می شود. کابل برق فشار متوسط به صورت تک رشته و سه رشته تولید می شود.

قیمت کابل فشار متوسط

قیمت کابل فشار متوسط نوع مسی و آلومینیومی با هم تفاوت دارد. قیمت این کابل ها با جنس مس گران تر از کابل نوع آلومینیومی است. عوامل زیادی در قیمت کابل های برق فشار متوسط موثر هستند. یکی از علت های ثابت نبودن قیمت ها به جنس هادی و عایق تشکیل دهنده کابل برق مربوط می باشد. همچنین، وزن کابل، سطح ولتاژ،جریان نامی، مفتول داخل ان و برند هم روی قیمتشان تاثیر دارد. اما به صورت کلی، قیمت کابل آلومینیومی فشار متوسط در مقایسه با قیمت کابل مسی فشار متوسط کمتر است. البته نوسان بازار و هزینه حمل در هنگام خرید کابل فشار متوسط بر روی قیمت نهایی آن تاثیر گذار است.

انواع کابل فشار متوسط

کابل ها را از نظر ولتاژ نامی میتوان به سه دسته تقسیم کرد: کابل فشار ضعیف، کابل فشار قوی، کابل فشار متوسط.
برای استعلام قیمت آنها به نیدصنعت مراجعه کنید. قیمت کابل فشار متوسط در برند های مختلف، متفاوت دارد.
کابل فشار متوسط به دو صورت کابل تکفاز و سه فاز تولید می شود تا بتواند جریان برق را در ولتاژ مد نظر عبوردهد.
انواع کابل فشار متوسط عبارتند از:
کابل خودنگهدار فشار متوسط 12/20KV(24)
کابل خودنگهدار فشار متوسط 18/30KV(36)
کابل فشار متوسط 12/20KV(24)
کابل فشار متوسط 18/30KV(36)
کابل فشار متوسط 6/10KV(12)
کابل فشار متوسط زره دار N2XSYBY(12)6/10KV
کابل فشار متوسط زره دار N2XSYBY(24)12/20KV
کابل فشار متوسط زره دار N2XSYRY (24)12/20KV
کابل فشار متوسط زره دار N2XSYRY(12)6/10KV
کابل فشار متوسط زره دارN2XSYBY (36)18/30KV
کابل فشار متوسط زره دارN2XSYRY (36)18/30KV
 به طور کلی در دو ولتاژ کابل 20 کیلوولت و کابل 33 کیلوولت تقسیم می شوند.

کاربرد کابل فشار متوسط

از کابل های فشار متوسط برای نصب و برق کشی ساختمان مسکونی و صنعتی، یا به صورت دفنی یا ثابت در کانال ها یا زمین مرطوب و خشک استفاده می شود.

سوالات متداول:

چه عواملی در انتخاب کابل فشار متوسط موثر هستند؟
در هنگام خرید کابل فشار متوسط به ولتاژ نامی، جریان بار، نوع عایق، نوع هادی، شرایط محیطی، طول مسیر توجه کنید.
چه نوع عایقی برای کابل فشار متوسط استفاده می‌شود؟
عایق پلی‌اتیلن کراسلینک (XLPE) به دلیل مقاومت بالا در برابر حرارت، رطوبت و طول عمر زیاد، پرکاربردترین عایق برای کابل‌های فشار متوسط است.
عایق پلی‌وینیل کلراید (PVC) به دلیل قیمت مناسب و سهولت نصب، گاهی استفاده می‌شود اما مقاومت آن نسبت به XLPE کمتر است.
علاوه بر موارد بالا عایق EPR (Ethylene Propylene Rubber) نیز برای کابل‌های فشار متوسط استفاده می شود.
تفاوت کابل فشار متوسط با کابل‌های ولتاژ پایین‌تر چیست؟
ضخامت عایق بیشتری دارند تا از بروز جرقه و تخلیه الکتریکی جلوگیری شود.
ساختار کابل‌های فشار متوسط دارای لایه‌های محافظتی بیشتری است و طبق استانداردهای بین المللی ساخته می شوند.

کابل فشار متوسط

کابل فشار متوسط یا Medium Voltage Power Cable به طور خلاصه MV برای انتقال جریان برق در ولتاژهای از 6 کیلوولت تا 30 کیلوولت، به صورت دفنی یا داخل کانالی استفاده می شود. کابل برق فشار متوسط به صورت تک رشته و سه رشته تولید می شود.

قیمت کابل فشار متوسط

قیمت کابل فشار متوسط نوع مسی و آلومینیومی با هم تفاوت دارد. قیمت این کابل ها با جنس مس گران تر از کابل نوع آلومینیومی است. عوامل زیادی در قیمت کابل های برق فشار متوسط موثر هستند. یکی از علت های ثابت نبودن قیمت ها به جنس هادی و عایق تشکیل دهنده کابل برق مربوط می باشد. همچنین، وزن کابل، سطح ولتاژ،جریان نامی، مفتول داخل ان و برند هم روی قیمتشان تاثیر دارد. اما به صورت کلی، قیمت کابل آلومینیومی فشار متوسط در مقایسه با قیمت کابل مسی فشار متوسط کمتر است. البته نوسان بازار و هزینه حمل در هنگام خرید کابل فشار متوسط بر روی قیمت نهایی آن تاثیر گذار است.

انواع کابل فشار متوسط

کابل ها را از نظر ولتاژ نامی میتوان به سه دسته تقسیم کرد: کابل فشار ضعیف، کابل فشار قوی، کابل فشار متوسط.
برای استعلام قیمت آنها به نیدصنعت مراجعه کنید. قیمت کابل فشار متوسط در برند های مختلف، متفاوت دارد.
کابل فشار متوسط به دو صورت کابل تکفاز و سه فاز تولید می شود تا بتواند جریان برق را در ولتاژ مد نظر عبوردهد.
انواع کابل فشار متوسط عبارتند از:
کابل خودنگهدار فشار متوسط 12/20KV(24)
کابل خودنگهدار فشار متوسط 18/30KV(36)
کابل فشار متوسط 12/20KV(24)
کابل فشار متوسط 18/30KV(36)
کابل فشار متوسط 6/10KV(12)
کابل فشار متوسط زره دار N2XSYBY(12)6/10KV
کابل فشار متوسط زره دار N2XSYBY(24)12/20KV
کابل فشار متوسط زره دار N2XSYRY (24)12/20KV
کابل فشار متوسط زره دار N2XSYRY(12)6/10KV
کابل فشار متوسط زره دارN2XSYBY (36)18/30KV
کابل فشار متوسط زره دارN2XSYRY (36)18/30KV
 به طور کلی در دو ولتاژ کابل 20 کیلوولت و کابل 33 کیلوولت تقسیم می شوند.

کاربرد کابل فشار متوسط

از کابل های فشار متوسط برای نصب و برق کشی ساختمان مسکونی و صنعتی، یا به صورت دفنی یا ثابت در کانال ها یا زمین مرطوب و خشک استفاده می شود.

سوالات متداول:

چه عواملی در انتخاب کابل فشار متوسط موثر هستند؟
در هنگام خرید کابل فشار متوسط به ولتاژ نامی، جریان بار، نوع عایق، نوع هادی، شرایط محیطی، طول مسیر توجه کنید.
چه نوع عایقی برای کابل فشار متوسط استفاده می‌شود؟
عایق پلی‌اتیلن کراسلینک (XLPE) به دلیل مقاومت بالا در برابر حرارت، رطوبت و طول عمر زیاد، پرکاربردترین عایق برای کابل‌های فشار متوسط است.
عایق پلی‌وینیل کلراید (PVC) به دلیل قیمت مناسب و سهولت نصب، گاهی استفاده می‌شود اما مقاومت آن نسبت به XLPE کمتر است.
علاوه بر موارد بالا عایق EPR (Ethylene Propylene Rubber) نیز برای کابل‌های فشار متوسط استفاده می شود.
تفاوت کابل فشار متوسط با کابل‌های ولتاژ پایین‌تر چیست؟
ضخامت عایق بیشتری دارند تا از بروز جرقه و تخلیه الکتریکی جلوگیری شود.
ساختار کابل‌های فشار متوسط دارای لایه‌های محافظتی بیشتری است و طبق استانداردهای بین المللی ساخته می شوند.

کابل فشار قوی چیست و چه کاربردی دارد؟

کابل فشار قوی (Medium Voltage / High Voltage) به کابل‌هایی گفته می‌شود که برای انتقال انرژی الکتریکی در ولتاژهای بالاتر از 1kV (معمولاً 6 تا 36 کیلوولت) طراحی شده‌اند.

کاربردهای اصلی کابل فشار قوی

• پست‌های برق و شبکه توزیع

• صنایع نفت، گاز و پتروشیمی

• کارخانه‌ها و خطوط تولید

• نیروگاه‌ها و پروژه‌های EPC

رایج‌ترین نوع مورد استفاده در ایران: کابل 20 کیلوولت XLPE

کابل فشار قوی ایرانی؛ واقعیت‌ها بدون تعصب

برخلاف باور قدیمی بازار، کابل‌های فشار قوی ایرانی در سال‌های اخیر پیشرفت قابل‌توجهی داشته‌اند و بسیاری از آن‌ها:

• مطابق استاندارد IEC 60502 تولید می‌شوند

• دارای تأییدیه توانیر هستند

• از عایق XLPE با کیفیت بالا استفاده می‌کنند

• در پروژه‌های بزرگ صنعتی استفاده شده‌اند

مزایای کابل فشار قوی ایرانی

• قیمت اقتصادی و قابل کنترل

• تحویل سریع و بدون ریسک واردات

• دسترسی به خدمات پس از فروش واقعی

• سازگاری بالا با شرایط اقلیمی ایران

محدودیت‌ها

کیفیت کابل ایرانی وابسته به انتخاب برند و تأمین‌کننده معتبر است؛ همه تولیدکنندگان در یک سطح نیستند.

کابل فشار قوی خارجی؛ مزایا و محدودیت‌های واقعی

مزایا

• برندینگ جهانی

• سابقه استفاده بین‌المللی

• کیفیت پایدار در برندهای معتبر

محدودیت‌ها

• قیمت بسیار بالا به دلیل ارز و گمرک

• زمان تحویل طولانی

• ریسک نمونه‌های تقلبی یا بازبرندشده

• نبود خدمات پس از فروش مؤثر در ایران

قیمت کابل فشار قوی؛ فقط عدد مهم نیست

تمرکز صرف روی قیمت خرید، یکی از بزرگ‌ترین اشتباهات پروژه‌هاست.
کابل نامناسب می‌تواند باعث:

• افزایش هزینه تعمیر و تعویض

• توقف خط تولید

• خطرات ایمنی جدی

کابل فشار قوی ایرانی باکیفیت، معمولاً بهترین نسبت قیمت به عملکرد را ارائه می‌دهد.

مقایسه اقتصادی کابل فشار قوی ایرانی و خارجی

از نظر اقتصادی، کابل فشارقوی ایرانی در اغلب پروژه‌های داخلی مقرون‌به‌صرفه‌تر از نمونه‌های خارجی است؛ اختلاف قیمت خرید اولیه (گاهی ۳۰ تا ۶۰ درصد)، حذف هزینه‌های ارزی، گمرک و حمل‌ونقل بین‌المللی، و همچنین دسترسی سریع‌تر به خدمات پس از فروش، باعث کاهش هزینه کل پروژه (TCO) می‌شود. در مقابل، کابل‌های فشارقوی خارجی اگرچه ممکن است در برخی پروژه‌های خاص طول عمر اسمی یا یکنواختی تولید بالاتری ارائه دهند، اما هزینه اولیه بالا، زمان تأمین طولانی و ریسک نوسانات ارزی، توجیه اقتصادی آن‌ها را محدود می‌کند. در نتیجه، برای پروژه‌های صنعتی، توزیعی و نیروگاهی داخل کشور، انتخاب کابل فشارقوی ایرانیِ برند معتبر، معمولاً بهترین توازن بین هزینه، کیفیت و پایداری تأمین را فراهم می‌کند؛ مگر آنکه الزام فنی یا قراردادی مشخصی استفاده از برند خارجی را اجبار کند.

کدام کابل برای پروژه شما مناسب‌تر است؟

در پاسخ به این سؤال که کابل فشارقوی ایرانی یا خارجی؛ کدام برای پروژه شما مناسب‌تر است؟ باید گفت انتخاب هوشمندانه زمانی اتفاق می‌افتد که شرایط واقعی پروژه—از سطح ولتاژ (مثلاً ۲۰ کیلوولت)، نوع کاربری صنعتی یا توزیعی، الزامات کارفرما، بودجه و زمان تحویل—به‌درستی بررسی شود. تجربه پروژه‌های داخلی نشان می‌دهد کابل‌های فشارقوی ایرانیِ برند معتبر، با رعایت استانداردهای IEC، می‌توانند از نظر ایمنی، دوام و عملکرد کاملاً پاسخگوی نیاز پروژه باشند و در عین حال مزیت اقتصادی و پشتیبانی بهتری ارائه دهند؛ در مقابل، کابل‌های خارجی بیشتر زمانی توجیه دارند که الزام فنی یا قراردادی خاصی وجود داشته باشد. در نهایت، نه ایرانی بودن و نه خارجی بودن، بلکه تطابق مشخصات فنی کابل با شرایط بهره‌برداری پروژه، معیار اصلی انتخاب درست است.

کابل ایرانی انتخاب بهتری است اگر:

• پروژه صنعتی داخل کشور دارید

• زمان تحویل برایتان مهم است

• خدمات پس از فروش می‌خواهید

• مدیریت بودجه پروژه اولویت دارد

کابل خارجی مناسب است اگر:

• پروژه الزام برند خاص دارد

• هزینه اولویت دوم است

اشتباهات رایج در خرید کابل فشار قوی

انتخاب کابل فشار قوی (High Voltage / Medium Voltage) یکی از حساس‌ترین مراحل طراحی و اجرای پروژه‌های برق است. یک تصمیم نادرست در این مرحله می‌تواند باعث افزایش تلفات انرژی، کاهش عمر کابل، خرابی زودهنگام، هزینه‌های سنگین تعمیرات و حتی خطرات ایمنی شود. با این حال، در بسیاری از پروژه‌ها، اشتباهات تکراری و قابل پیشگیری رخ می‌دهد که در ادامه بررسی می‌کنیم.

• انتخاب صرفاً بر اساس برند

• بی‌توجهی به استاندارد و تست ریپورت

• خرید از فروشنده غیرتخصصی

• نداشتن مشاوره فنی قبل از خرید

1. انتخاب نادرست سطح ولتاژ کابل

یکی از رایج‌ترین اشتباهات، عدم تطابق سطح ولتاژ نامی کابل با ولتاژ واقعی شبکه است. برای مثال، استفاده از کابل 12/20 کیلوولت در شرایطی که شبکه به کابل 18/30 کیلوولت نیاز دارد، باعث:

• کاهش ضریب ایمنی

• افزایش تنش الکتریکی روی عایق

• افت شدید عمر کابل

✅ همیشه ولتاژ نامی کابل باید با در نظر گرفتن اضافه‌ولتاژهای موقت و دائمی شبکه انتخاب شود.

2. بی‌توجهی به شرایط محیطی محل نصب

شرایط نصب کابل فشار قوی تأثیر مستقیم بر عملکرد آن دارد. نادیده گرفتن عواملی مانند:

• دمای محیط و خاک

• رطوبت، مواد شیمیایی یا خورنده

• نصب زمینی، کانالی یا هوایی

• تابش مستقیم آفتاب در پروژه‌های Solar Farm

می‌تواند منجر به افزایش دمای کاری کابل، تخریب عایق XLPE و کاهش طول عمر واقعی شود.

3. انتخاب اشتباه نوع هادی (مسی یا آلومینیومی)

بسیاری از پروژه‌ها صرفاً بر اساس قیمت، نوع هادی را انتخاب می‌کنند. این در حالی است که:

• کابل مسی: تلفات کمتر، ابعاد کوچک‌تر، قیمت بالاتر

• کابل آلومینیومی: اقتصادی‌تر، سبک‌تر، اما نیازمند سطح مقطع بزرگ‌تر

❌ انتخاب اشتباه هادی می‌تواند باعث افزایش افت ولتاژ، تلفات انرژی و مشکلات اتصال در سرکابل و مفصل شود.

4. محاسبه نادرست سطح مقطع کابل

برخی پروژه‌ها سطح مقطع کابل را فقط بر اساس جریان نامی انتخاب می‌کنند و عوامل مهمی مثل:

• جریان اتصال کوتاه

• مدت زمان خطا

• ضریب هم‌جواری کابل‌ها

• شرایط خنک‌کنندگی خاک

را در نظر نمی‌گیرند. نتیجه این اشتباه:

• داغ‌شدن بیش از حد کابل

• کاهش عمر عایق

• افزایش ریسک سوختگی کابل

5. توجه صرف به قیمت و نه کیفیت واقعی کابل

انتخاب کابل ارزان بدون بررسی:

• استاندارد معتبر (IEC / ISIRI)

• کیفیت عایق XLPE

• یکنواختی ضخامت عایق

• تست‌های کارخانه (Routine & Type Test)

یکی از پر‌هزینه‌ترین اشتباهات بلندمدت است. کابل ارزان ممکن است در کوتاه‌مدت صرفه‌جویی ایجاد کند، اما در بلندمدت هزینه تعمیر، تعویض و خاموشی پروژه را چند برابر می‌کند.

6. نادیده گرفتن استانداردها و اصالت کابل

استفاده از کابل‌های بدون اصالت یا با استاندارد نامعتبر، مخصوصاً در فشار متوسط و قوی، بسیار خطرناک است. این کابل‌ها معمولاً:

• ضخامت عایق غیر‌استاندارد دارند

• تست ولتاژ و تخلیه جزئی (PD) را پاس نمی‌کنند

• در برابر اتصال کوتاه ضعیف عمل می‌کنند

✅ همیشه باید برگه آنالیز، گواهی تست کارخانه و استاندارد معتبر بررسی شود.

7. انتخاب فروشنده یا تأمین‌کننده نامعتبر

حتی کابل خوب، اگر از مسیر تأمین نامطمئن تهیه شود، می‌تواند مشکل‌ساز باشد. مشکلات رایج:

• کابل تقلبی با برند مشابه

• انبارش نامناسب

• عدم پشتیبانی فنی و خدمات پس از فروش

در پروژه‌های فشار قوی، اعتبار تأمین‌کننده به‌اندازه کیفیت کابل اهمیت دارد.

برای انتخاب صحیح کابل فشار قوی باید:

• مشخصات فنی پروژه به‌دقت تحلیل شود

• شرایط محیطی و بهره‌برداری لحاظ گردد

• استانداردها و تست‌ها بررسی شود

• از برند و تأمین‌کننده معتبر خرید شود

در نهایت، انتخاب مهندسی کابل فشار قوی، نه‌تنها ایمنی پروژه را تضمین می‌کند، بلکه هزینه‌های پنهان آینده را به حداقل می‌رساند.

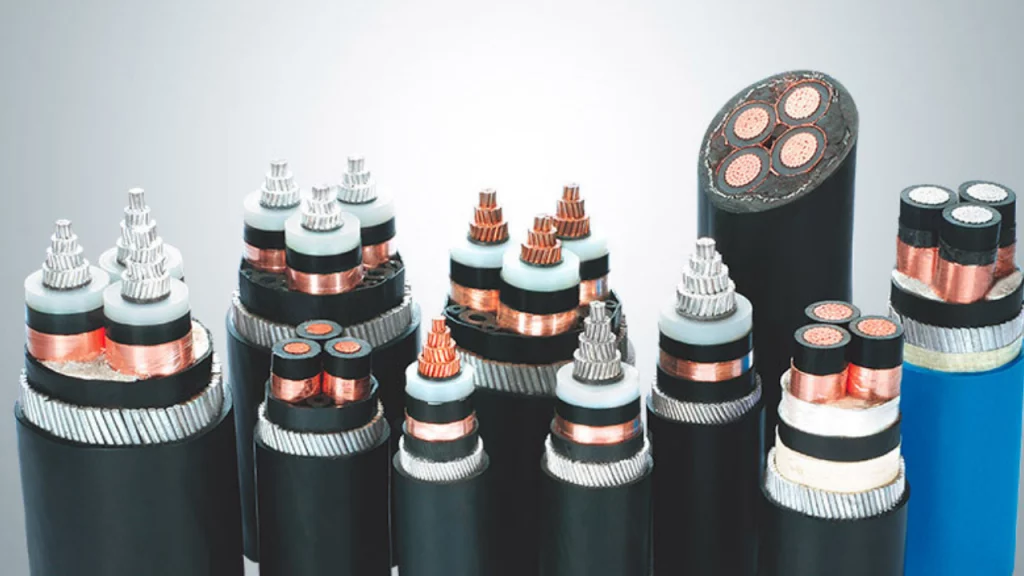

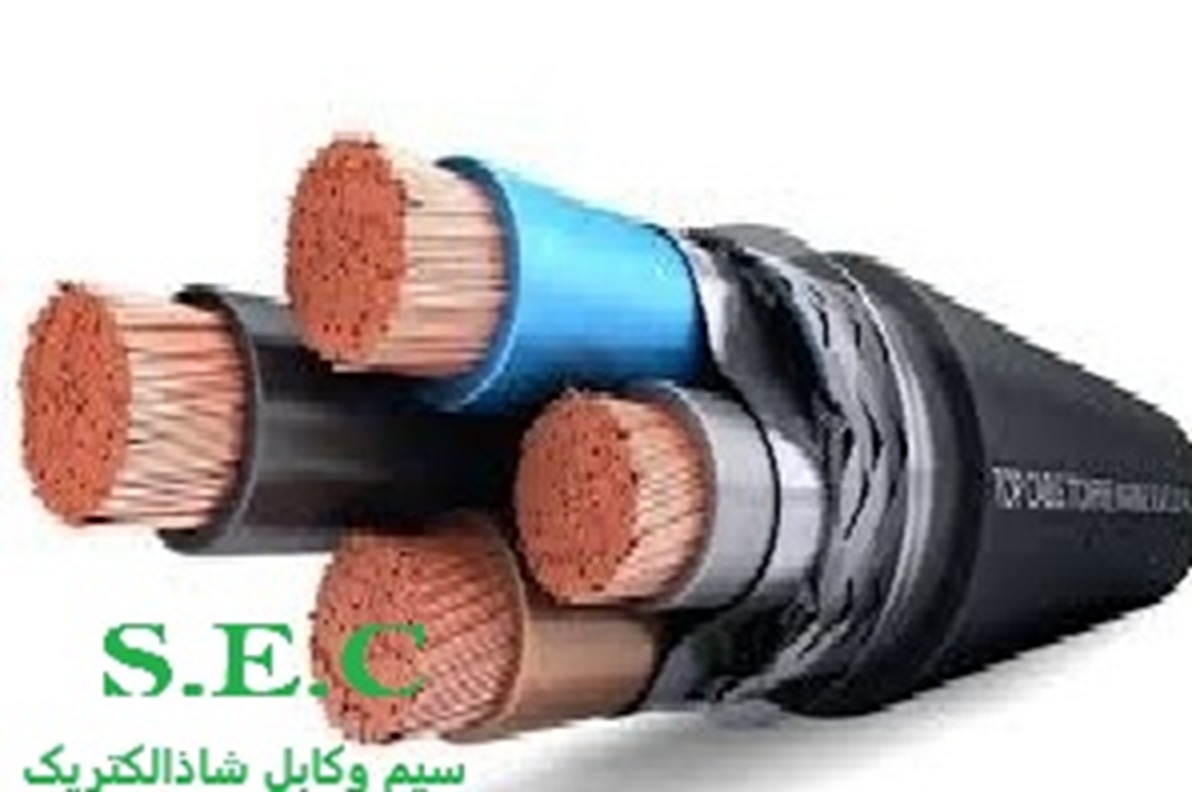

کابل 20 کیلو ولت (20kV Power Cable) نوعی از کابل های فشار متوسط است نقش اساسی در انتقال ایمن و پایدار برق در شبکه‌ های توزیع صنعتی، نیروگاهی و شهری ایفا می کند.
این کابل‌ ها با عایق قوی و ساختار مهندسی‌ شده، امکان تحمل ولتاژهای بالا تا 20 هزار ولت را دارند.

انواع رایج این کابل بر اساس جنس هادی و ساختار حفاظتی عبارتند از:

• کابل مسی ۲۰ کیلو ولت (20kV Copper Cable) با هدایت الکتریکی بالا و مناسب برای کاربردهای حساس.

• کابل آلومینیومی ۲۰ کیلو ولت (20kV Aluminum Cable) با وزن کمتر و قیمت اقتصادی.

• کابل زره‌ دار ۲۰ کیلو ولت (20kV Armored Cable): با پوشش فلزی مقاوم در برابر ضربه و نفوذ برای محیط‌های صنعتی و دفنی.

عوامل مهمی که در انتخاب و عملکرد این کابل دخیل هستند شامل نوع هادی (Conductor)، جنس عایق (Insulation Type)، نوع زره (Armor) و سطح مقطع (Cross-Section) هستند.

نوع عایق در ایمنی کابل بسیار تاثیر گذار است. عایق استفاده شده در کابل 20 کیلو ولت از نوع پلی اتیلن کراسلینک شده (XLPE) است. این عایق می تواند دمای بسیار زیادی را بدون ذوب شدن (تا 250 درجه سانتی‌گراد) را تحمل کند.
کابل‌های 20 کیلو ولت قادرند تا ولتاژ 20 کیلو ولت را انتقال دهند و معمولا برای انتقال برق در شبکه‌های توزیع برق استفاده می‌ شوند. این نوع کابل‌ها در شهرها و مناطق شهری مورد استفاده قرار می‌ گیرند و برق توسط آن‌ها از زیرزمین یا تیرهای برق به ساختمان‌ها و صنایع منتقل می‌ کنند.
یک کابل 20 کیلو ولت می‌ تواند به‌صورت مجموعه‌ای از هادی‌های مسی یا آلومینیومی با عایقی مناسب و پوشش خارجی محافظ ساخته شود تا از هرگونه نشت برق جلوگیری کرده و امنیت لازم را برای انتقال برق فراهم کند.

ویژگی‌ ها و ساختار

کابل ۱۲۰ در ۲۰ معمولاً دارای تک یا چند هادی است که با عایق‌ های مقاوم پوشانده شده‌ اند. این طراحی نه‌ تنها باعث افزایش ظرفیت عبور جریان می‌ شود بلکه از نظر طول عمر نیز بسیار مؤثر است.

• ظرفیت بالای عبور جریان: کابل ۱۲۰ در ۲۰ به دلیل بزرگ بودن قطر هادی، می‌ تواند جریان‌ های بالا را بدون ایجاد درجه حرارت زیاد تحمل کند.

• عایق‌ بندی قوی: عایق‌ های استفاده‌ شده در این کابل‌ ها معمولاً از جنس پلی‌اتیلن یا PVC بوده و به‌ خوبی در برابر رطوبت، حرارت و عوامل خارجی مقاوم هستند.

• تطبیق‌ پذیری در نصب: این کابل‌ ها به‌ راحتی می‌ توانند در شرایط مختلف نصب شوند، چه به‌ صورت زمینی و چه در سیستم‌ های هوایی.

مزایا کابل آلومینیومی ۲۰ کیلو ولت

• جریان بالا: این کابل بسیار مناسب برای انتقال جریان‌های بالا در صنایع و کارخانجات بزرگ است.

• عایق‌ بندی مؤثر: عایق‌ های با کیفیت در این نوع کابل‌ ها از ایمنی بالایی برخوردارند.

• مناسب برای شرایط سخت: این کابل‌ ها طراحی شده‌اند تا توانایی تحمل شرایط جوی و مکانیکی سخت را داشته باشند.

معایب

• وزن بیشتر: در مقایسه با کابل‌ های آلومینیومی، این کابل‌ ها معمولاً وزن بیشتری دارند.

• هزینه بالاتر: قیمت کابل ۱۲۰ در ۲۰ معمولاً بالاتر از کابل‌ های آلومینیومی مشابه است.

• نکات مهم در انتخاب کابل آلومینیومی ۲۰ کیلو ولت

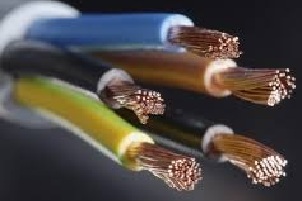

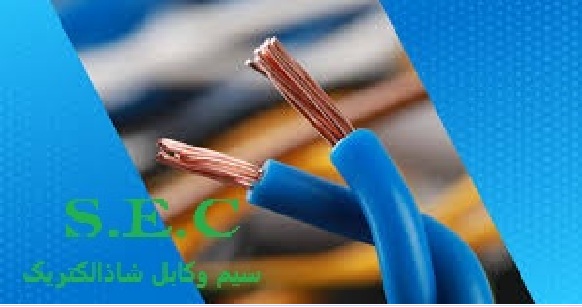

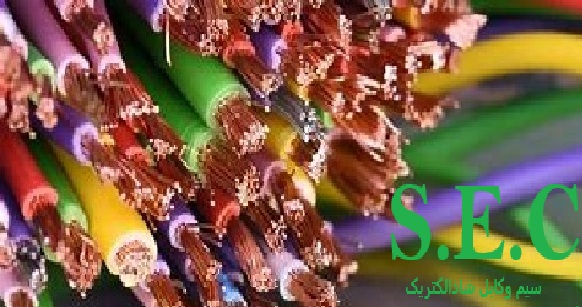

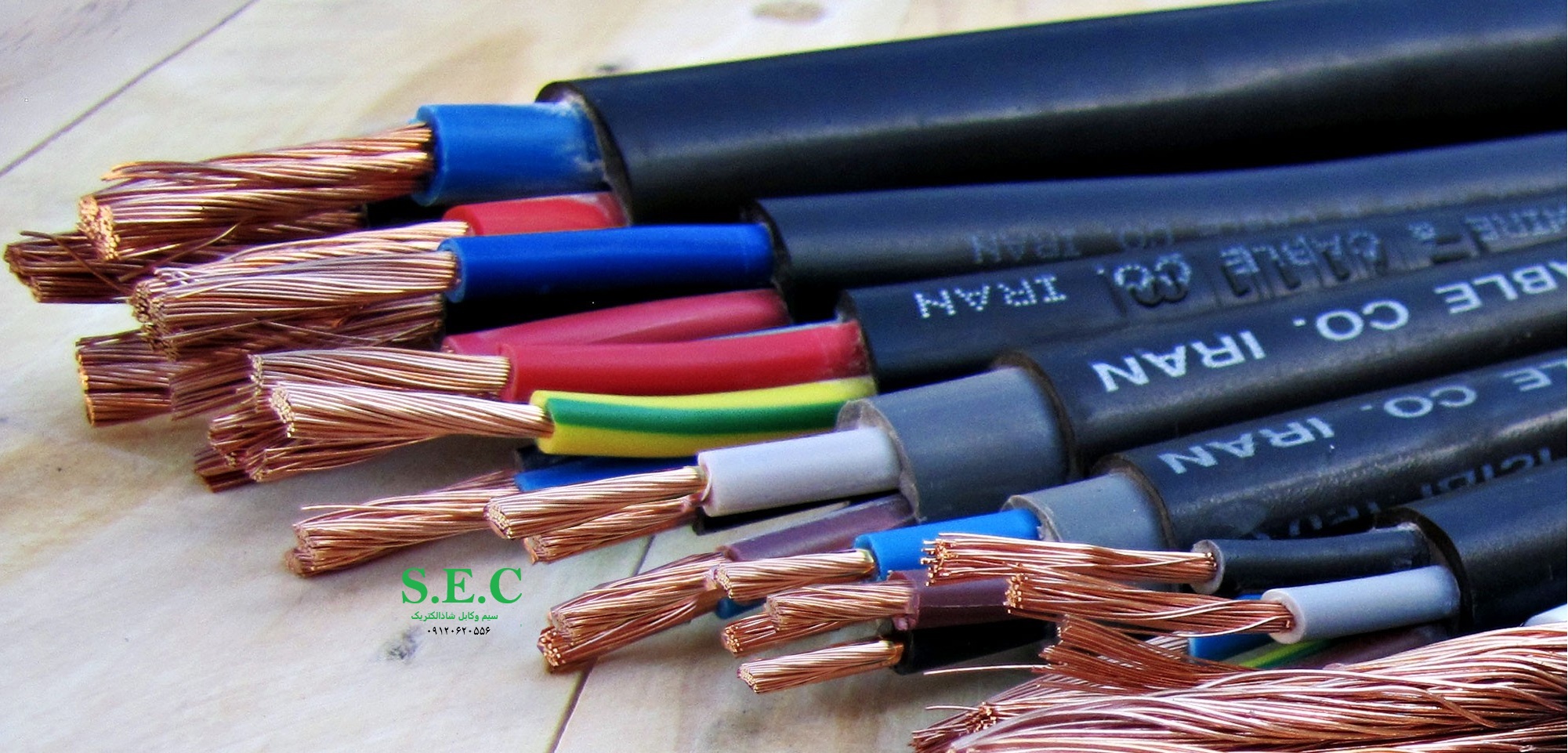

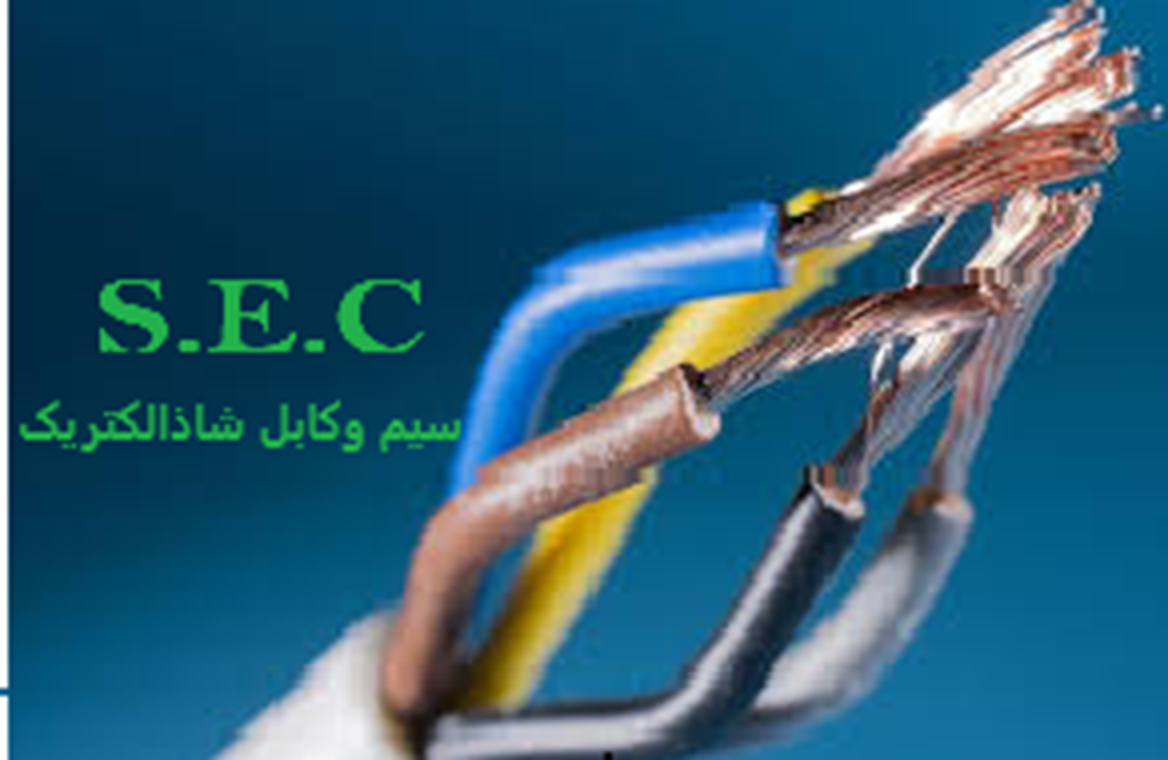

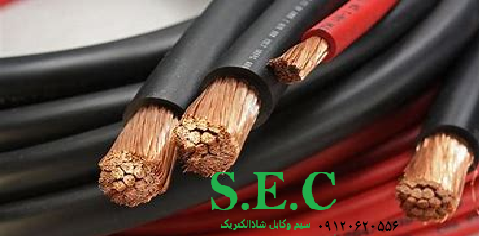

سیم برق افشان چیست؟

سیم برق افشان، یک سیم متشکل از چندین رشته فلزی هادی الکتریسیته بسیار نازک است که با یک پوشش از جنس پی وی سی محاط شده اند. بهترین فلز هادی برای این نوع سیم، فلز مس است. مس، علاوه بر رسانایی بالا، مقاومت بالایی در برابر گرمای حاصل از جریان الکتریکی دارد. علاوه بر این، در مجاورت هوا نیز اکسیده نمی شود و زنگ نمی زند. با این حال، مس، یک فلز گرانبها است. برخی از تولیدکنندگان برای پایین آوردن قیمت سیم های تولیدی خود، از ترکیب مس با آهن، فلز آلومینیوم و فلز آلومینیوم با پوشش مس استفاده می کنند.

برای پوشش رشته های فلزی نازک، از پی وی سی نوع سی (PVC/C) استفاده می شود. این ماده، عایق است و مقاومت خوبی در برابر خروج جریان الکتریسیته از خود دارد. بر اساس استانداردهای موجود برای سیم های افشان، ضخامت عایق در حدود 0.7 میلی متر تعیین شده است. علاوه بر این، ضخامت عایق استفاده شده برای این نوع سیم، نباید کمتر از 0.53 میلی متر باشد.

سیم افشان در سایزهای مختلفی تولید می شود. این سایز بر اساس سطح مقطع نامی به کار برده شده در آن ها مشخص می گردد. سایزهای 1، 2.5 و 4 سیم های افشان، پرفروش ترین و پرمصرف ترین سایزها به شمار می روند. سیم برق افشان، به دلیل انعطاف پذیری بالایی که دارد، به سیم نرم، منعطف یا فلکسیبل نیز معروف است.نحوه تولید سیم افشان

تولید سیم افشان با هدف ایجاد سیمی منعطف، مقاوم و با هدایت برق بالا انجام می شود تا در انواع سیم کشی های ثابت و متحرک کاربرد داشته باشد. سیم های افشان به دلیل چند رشته ای بودن، نسبت به سیم مفتولی انعطاف بیشتری دارند و نصب آن در مسیرهای پیچیده راحت تر است.

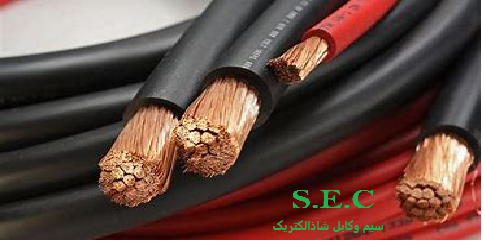

مرحله اول: تهیه هادی مسی افشان
هادی سیم مسی افشان از چند رشته سیم نازک مسی تشکیل می شود که با دقت به هم تابیده می شوند. تعداد رشته ها و قطر هر رشته متناسب با سایز سیم و جریان عبوری تعیین می شود. این طراحی باعث می شود سیم افشان بتواند بدون شکستگی یا تغییر شکل در مسیرهای خمیده و طولانی به کار رود.

مرحله دوم: عایق کاری و پوشش نهایی
پس از آماده شدن هادی، یک لایه عایق PVC یا مواد پلاستیکی دیگر به دور سیم کشیده می شود تا از تماس مستقیم سیم با محیط، رطوبت و آسیب مکانیکی جلوگیری شود. عایق مناسب، یکی از مهم ترین فاکتورها در کیفیت سیم و کابل برق افشان است و عمر مفید آن را افزایش می دهد.

مرحله سوم: تست و کنترل کیفیت
در این مرحله سیم کابل افشان تحت آزمون های استاندارد قرار می گیرد. مقاومت جریان، انعطاف پذیری، تحمل حرارت و مقاومت مکانیکی بررسی می شود تا مطمئن شوند انواع سیم افشان تولید شده با استانداردهای ملی و بین المللی مطابقت دارد. این مراحل تضمین می کند که سیم برق افشان نهایی عملکرد مطلوب و طول عمر بالایی داشته باشد.

شناخت فرق سیم مفتول با سیم افشان نقش مهمی در انتخاب صحیح کابل‌های مورد استفاده در پروژه‌های برق و الکترونیک دارد. سیم مفتول از یک هادی تک‌رشته‌ای و یکپارچه ساخته شده است، در حالی که سیم افشان از چندین رشته نازک به‌هم‌تابیده تشکیل می‌شود و انعطاف‌پذیری بیشتری دارد. اینکه کدام نوع سیم برای یک پروژه مناسب‌تر است، به عواملی همچون نوع کاربرد، ظرفیت جریان، هزینه و شرایط نصب بستگی دارد، چرا که هر یک از این سیم‌ها ویژگی‌ها و مزایای خاص خود را دارند.

سیم ساختمانی برق مفتول (یا سیم خشک) یک سیم یک‌هادی است که برای انتقال جریان برقی در ساختمان‌ها استفاده می‌شود.

این سیم معمولاً از مس یا آلومینیوم ساخته می‌شود، در سطح آن لایه‌ای از PVC یا EPDM برای عایق‌بندی وجود دارد و به شکل یک هادی سفت و مقاوم در برابر رطوبت و خوردگی عرضه می‌شود.

ویژگی‌های کلیدی:

• پوشش سفت: نسبتاً سخت و انعطاف‌پذیر کمتر از سیم افشان.

• قدرت جریان بالا: برای سیم‌کشی‌های قدرت (مثلاً فضاهای عمومی، اتاق‌های برقی) مناسب‌تر.

• استحکام مکانیکی: در محیط‌های سخت‌تر یا در صورت نیاز به نصب در دیوارها/سقف‌ها به راحتی قابل استفاده است.

• ساده‌سازی سیم‌کشی: چون هادی یک‌هادی است، در مسیرهای کوتاه‌تر و در خطوطی که نیازی به تقسیمات چندگانه نیست کاربرد دارد.

کاربردها:

• سیم‌کشی قدرت در اتاق‌های برقی، اتاق مخفی، سرویس‌های صنعتی کوچک.

• خطوط برق در ساختمان‌های مسکونی و اداری که جریان سنگین‌تر دارد.

• در برخی مناطق می‌توان از آن به‌جای سیم افشان برای کاهش هزینه استفاده کرد.

سیم ارت یا سیم زمین در ساختمان‌ها همان «ناراحتی» است که برق‌نشتی رو به زمین هدایت می‌کنه تا آدم‌ها و وسایل برقی ایمن بمانن.

• هدف اصلی: جلوگیری از برق گرفتگی و آسیب‌های برقی، با عبور جریان اضافی یا نشت به زمین.

• انواع: سیم‌افشان (flexible) برای تابلوهای برق و کابلوهای سخت‌گیر (rigid) برای اتصالات اصلی.

• نحوه وصل: باید به جوش یا بست‌های خاصی وصل بشه که حداکثر تماس با زمین رو تضمین کنه.

• پیش‌نیازها: قطره‌ی مناسب (مانند 4.2 mm² برای مدارهای خانگی) و رعایت استانداردهای ملی.

• ممکن است برای شما هم این سؤال به وجود بیاید که کاربرد انواع سیم ارت فقط برای اتصال به زمین است یا خیر! در این خصوص باید گفت دستگاه‌های الکتریکی که اتصال به زمین دارند، لزوماً به این معنا نیست که یک سیم از دستگاه به زمین متصل است. هر دستگاه الکتریکی برای روشن شدن نیاز به برق مثبت و منفی دارد. برق مثبت به سیمی که دارای ولتاژ و آمپر است گفته می‌شود. در مقابل سیم مثبت، سیم منفی قرار دارد‌.


  سیم منفی سیمی است که هیچ برقی ندارد و به خروجی مدار وصل است تا از این طریق برق از مثبت به منفی برود که در اثر این اتفاق دستگاه برقی می‌تواند شروع به کار کند. دستگاهی که با برق کار می‌کند برای شروع به کار کردن نیاز به این دارد که برق جریان پیدا کند، جریان برق هم بدون سیم منفی جریان برق برقرار نمی‌شود. به این نوع سیم منفی هم سیم اتصال به زمین یا همان سیم ارت گفته می‌شود. با توجه به این توضیحات می‌توان فهمید که کابل ارت چیست و چرا باید از آن استفاده کرد. در ادامه مقاله عکس سیم ارت را می‌توانید ببینید.




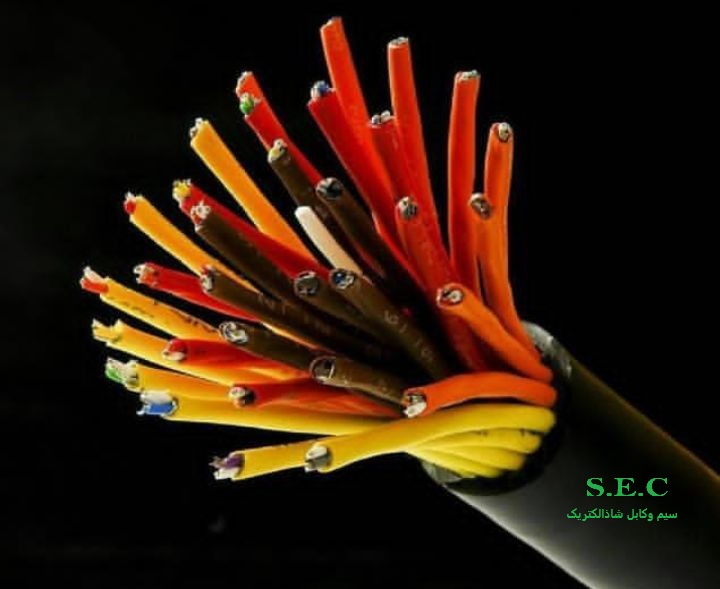

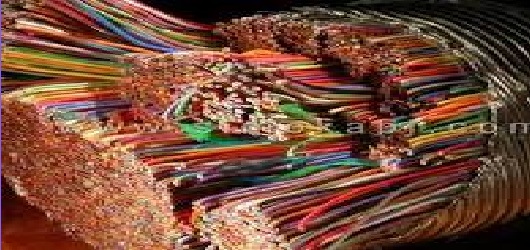

سیم رانژه چیست؟

مشخصات و کاربردهای آن

کابل‌های تلفن یا سیم رانژه، مدارها را در یک سیستم به هم متصل می‌کنند. به عنوان مثال، آن‌ها تلفن‌های ثابت یا رایانه‌های شخصی را به شبکه‌های مخابراتی می‌پیوندند. آن‌ها نقشی حیاتی در دنیای به هم پیوسته ما دارند و صدا و داده‌ها را از مکانی به مکان دیگر منتقل می‌کنند. در ادامه به صورت کامل درباره چیستی سیم رانژه و مشخصات و کاربردی که این سیم در دنیای مخابرات ایفا می‌کند را توضیح می‌دهیم.

سیم رانژه چیست؟

کابل تلفن یا سیم رانژه از مواد رسانای الکتریکی مانند سیم کشی مسی برای انتقال داده‌ها به صورت الکترومغناطیسی استفاده می‌کند. عایق بیرونی معمولاً PVC (پلی وینیل کلرید) یا پلی اتیلن (PE) است. آن‌ها دستگاه‎هایی با فرکانس پایین هستند، به این معنی که زیر 300 کیلوهرتز کار می‌کنند.

تلفن‌ها اختراع مهمی هستند که توانایی برقراری ارتباط بین مردم در سراسر جهان را فراهم کرده‌اند. آن‌ها از جفت‌های متعدد سیم عایق مسی تشکیل شده‌اند که قطر آن‌ها از 0.3 تا 0.9 متغیر است و به دو یا چهار جفت پیچیده می‌شوند. سپس این جفت سیم‌ها به هر جک تلفن در خانه شما متصل می‌شوند. کابل‌های مختلفی وجود دارد که اهداف مختلفی را انجام می‌دهند و از نظر پیکربندی، اندازه و عملکرد متفاوت هستند.

کاربردهای سیم رانژه

کابل تلفن برای چه استفاده می‌شود؟ ممکن است فکر کنید پاسخ ساده است، تلفن! اما این نوع کابل کشی کاربردهای دیگری هم دارد. این شامل:

خط مشترک دیجیتال (DSL)

DSL برای انتقال داده‎ها در طول خطوط تلفن استفاده می‎شود. می‎توان آن را در کنار تلفن ثابت استاندارد تحویل داد؛ زیرا DSL در فرکانس بالاتری کار می‌کند. رایج‎ترین شکل DSL همان ADSL است. این مخفف خط مشترک دیجیتال ناهمزمان است، به این معنی که سرعت آپلود کمتر از سرعت دانلود است. ADSL برای دسترسی به اینترنت برای مشاغل و مصرف کنندگان داخلی استفاده می‌شود.

شبکه های سیمی

اگرچه فناوری شبکه‌های بی‌سیم در حال حاضر تا حد زیادی رونق یافته است، اما شبکه‌های سیمی هنوز جای خود را در محیط‌های اداری یا مکان‌هایی که دریافت وای‌فای ضعیف است، دارند. کابل‌های اترنت، که اتصالات داده با سرعت بالا را بین رایانه‌های شخصی فراهم می‌کنند، شکل تغییر یافته‌ای از کابل‌کشی تلفن با کانکتور RJ45 با ظرفیت بالا هستند.

کابل‌های اترنت برای ایجاد شبکه‌های محلی (شبکه های محلی) استفاده می‌شوند. حتی می‌توانید کابل اترنت را به جک تلفن وصل کنید، مشروط بر اینکه مودم با استفاده از کابل واقعی اترنت به یک پریز دیواری متصل باشد.

انواع سیم رانژه

با توجه به وجود، انواع سیم و کابل کاربرد هر یک متفاوت است. سیم رانژه سه نوع کلی دارد. داخلی، خارجی و داخلی/خارجی. کابل تلفن طراحی شده برای استفاده خارجی ضخیم‎‌تر است و به گونه‌ای طراحی شده است که در برابر آب و هوا مقاوم باشد، در حالی که کابل‌های داخلی انعطاف پذیرتر هستند و می‌توانند در مکان‌های مختلف استفاده شوند. کابل کشی داخلی/خارجی همه کاره‌ترین گزینه است و هم در داخل و هم در فضای باز قابل استفاده است.

دو تمایز دیگر نیز می‌توان قائل شد:

طناب‎ های تخت در مقابل طناب های مارپیچ

اولی تلفن‌ها را به پریزهای دیواری متصل می‎کند در حالی که دومی کابل سیم پیچی است که برای اتصال گیرنده‌ها به گوشی ثابت استفاده می‎شود. کابل سیم پیچی از یک کانکتور جداگانه به خط تلفن اصلی استفاده می‌کند، معمولاً یک RJ9 یا RJ22 کوچک‌تر. می‌تواند طولانی‌تر از چیزی باشد که به نظر می‌رسد. برای مثال، طول یک فوت کابل سیم‌پیچ ممکن است در صورت باز شدن شش فوت طول داشته باشد. فروشگاه و وب سایت برق زوم انواع تجهیزات برقی از جمله طناب‌های مارپیچ و تخت را دارا می‌باشد.

طناب های مستقیم در مقابل طناب های معکوس

نوع اول عمدتاً برای داده استفاده می‌شود، در حالی که سیم‌های معکوس برای خدمات صوتی هستند. سیم‌های مستقیم دارای چیدمان دقیق و سیم‌های تکراری برای پین کردن اتصالات در دو طرف کابل هستند، در حالی که در کابل‌های معکوس، ترتیب اتصالات منعکس شده است.

کابل تلفن RJ11

یک استاندارد بین المللی و بهترین گزینه برای اتصال خطوط تلفن تک به تک دستگاه‎ها است. این در تنظیمات خانگی و تجاری در سراسر جهان استفاده می‌شود.

کابل‌کشی تلفن در فضای باز

برای سیگنال‌های صوتی، داده‌ها و حتی تلویزیون استفاده می‌شود. این کابل‌های سنگین بر روی تیرهای برق نصب می‌شوند.

انواع کانکتور کابل تلفن

هنگامی که کابل ها به مقصد خود می‌رسند، کاملاً حیاتی است که کانکتور آن‌ها با سوکت مورد نظر آن‌ها سازگار باشد.

دو نوع اصلی اتصال دهنده خط تلفن عبارت است از:

جک ثبت شده (RJ)

این یک استاندارد بین المللی مخابراتی است که بر اساس طراحی مدولار است. کابل پرکاربرد RJ11 و خواهر و برادرهای بزرگ‌تر آن از جمله RJ14 و RJ25، همگی دارای اتصالات تلفن مستطیلی متمایز RJ هستند. آن‌ها معمولاً از پلاستیک شفاف، با تعداد متفاوتی از نقاط تماس یا پین‌ها ساخته می‌شوند.

RJ11 برای اتصال تلفن‌های تک خطی استفاده می‌شود، در حالی که RJ14 و RJ25 به ترتیب با دو و سه خط تلفن سازگار هستند. کانکتورهای RJ11 یا 6P2C یا 6P4C خواهند بود، به این معنی که شش موقعیت حداکثر و دو یا چهار هادی (پایه‌های تماسی) هستند. سیم‌های تلفن دو پین می‌توانند به یک خط تلفن متصل شوند. RJ12 نسخه جدیدتر RJ11 با شش هادی است. با RJ1 سازگار است.

استاندارد بریتانیا BS 6312

این یک استاندارد رقیب برای RJ است که در ابتدا توسط BT در سال 1981 معرفی شد. جعبه‌های اتصال مربعی کابل را محکم با کانکتورهای تلفن BT مستطیلی و مسطح با یک قلاب جانبی به هم متصل می‌کنند. و برای جلوگیری از قطع شدن تصادفی گزینه بسیار خوبی هستند.

کابل‌های آداپتور برای اتصال سوکت‌های BT به RJ دارای کانکتورهای مختلف در هر دو طرف هستند.

هر دو جعبه کابل RJ و BS6312 ممکن است دارای یک تقسیم کننده باشند که برای افزایش سرعت و حداقل تداخل، یک خط را به اتصالات صوتی و داده تقسیم می‌کند.

مشخصات و ساختار سیم رانژه

اصطلاح هسته به هادی‌های منفرد درون یک کابل اشاره دارد که هر کدام اشکال متفاوتی از داده‌ها را منتقل می‌کنند. در کابل‌های تلفن، آن‌ها معمولاً از سیم مسی با قطر 0.3 تا 0.9 میلی‌متر و یک روکش PVC یا PE عایق ساخته می‌شوند. با این حال، آلومینیوم و آلیاژهای آلومینیوم در حال حاضر محبوبیت پیدا می‌کنند. این‌ها معمولاً دو برابر بزرگ‎تر هستند. کابل‌های تلفن ممکن است حاوی چندین هسته باشند که هر کدام به صورت جفت پیچیده شده‌اند.

اندازه‌های رایج تلفن عبارتند از:

• دو هسته، یک جفت

• چهار هسته، دو جفت

• شش هسته، سه جفت

• هشت هسته، چهار جفت

• ده هسته، پنج جفت

جنس سیم رانژه

بسیاری از تولیدکنندگان به منظور پاسخگویی به تقاضای افزایش یافته برای سیم‌های تلفن، شروع به تولید سیم مسی سخت کردند. سپس استفاده از سیم مسی سخت در خطوط انتقال سیم برق و در سراسر صنعت برق گسترش یافت.

اکثر سیم‌های تلفن یک یا چند جفت سیم مسی پیچ خورده هستند. رایج‌ترین نوع 4 رشته‌ای (2 جفت پیچ خورده) است. این شامل سیم‌های قرمز و سبز است که یک جفت را ایجاد می‌کند و سیم‌های زرد و مشکی که جفت دیگر را می‌سازند. یک سیم تلفن فقط به دو سیم نیاز دارد.

خرید و قیمت سیم رانژه

همه ساله بسیاری از بازرگانان سیم تلفن را صادر و وارد می کنند، زیرا تقاضای قابل توجهی برای خرید و تجارت این کالا از تولیدکنندگان برای بازار مصرف داخلی و صادرات به بازارهای کشورهای منطقه وجود دارد.

چین و ایران دو بازار بزرگ سیم تلفن هستند. آمارهای عمومی نیاز سالانه ایران به سیم تلفن را بین 6 تا 7 میلیون دلار نشان می دهد که تولیدکنندگان داخلی تنها حدود 2000 سیم از آن را تشکیل می‌دهند. قیمت کابل تلفن یا سایز کابل برق بسته به جنس، اندازه، برند و بسیاری موارد دیگر وابسته است. ​

نتیجه گیری

سیم رانژه یا سیم تلفن در بازارهای ایران و چین به صورت انبوه تولید و صادر می‌شوند. این سیم دارای کاربردهای مختلفی است که معمولا بیش از همه برای تلفن و اینترنت استفاده می‌شوند. بسته به این که این نوع کابل داخل یا خارج از خانه مورد استفاده قرار می‌گیرد، ممکن است جنس و اندازه آن تغییر پیدا می‌کند.

نحوه تولید سیم افشان

تولید سیم افشان با هدف ایجاد سیمی منعطف، مقاوم و با هدایت برق بالا انجام می شود تا در انواع سیم کشی های ثابت و متحرک کاربرد داشته باشد. سیم های افشان به دلیل چند رشته ای بودن، نسبت به سیم مفتولی انعطاف بیشتری دارند و نصب آن در مسیرهای پیچیده راحت تر است.

مرحله اول: تهیه هادی مسی افشان
هادی سیم مسی افشان از چند رشته سیم نازک مسی تشکیل می شود که با دقت به هم تابیده می شوند. تعداد رشته ها و قطر هر رشته متناسب با سایز سیم و جریان عبوری تعیین می شود. این طراحی باعث می شود سیم افشان بتواند بدون شکستگی یا تغییر شکل در مسیرهای خمیده و طولانی به کار رود.

مرحله دوم: عایق کاری و پوشش نهایی
پس از آماده شدن هادی، یک لایه عایق PVC یا مواد پلاستیکی دیگر به دور سیم کشیده می شود تا از تماس مستقیم سیم با محیط، رطوبت و آسیب مکانیکی جلوگیری شود. عایق مناسب، یکی از مهم ترین فاکتورها در کیفیت سیم و کابل برق افشان است و عمر مفید آن را افزایش می دهد.

مرحله سوم: تست و کنترل کیفیت
در این مرحله سیم کابل افشان تحت آزمون های استاندارد قرار می گیرد. مقاومت جریان، انعطاف پذیری، تحمل حرارت و مقاومت مکانیکی بررسی می شود تا مطمئن شوند انواع سیم افشان تولید شده با استانداردهای ملی و بین المللی مطابقت دارد. این مراحل تضمین می کند که سیم برق افشان نهایی عملکرد مطلوب و طول عمر بالایی داشته باشد.

نکات مهم هنگام خرید سیم افشان

در خرید سیم کابل افشان اولین نکته کیفیت هادی و انعطاف پذیری آن است. سیم مسی افشان با هادی چند رشته ای باعث می شود سیم در مسیرهای خمیده و محل هایی که جابجایی دارد، مقاومت بالایی نشان دهد و دچار شکستگی نشود. بهترین سیم افش همچنین باید عایق مقاوم و استاندارد داشته باشد تا خطر برق گرفتگی یا آسیب مکانیکی به حداقل برسد.

نکته دوم توجه به سایز و انواع سیم برق افشان است. انواع سایز سیم افشان و انواع سیم افشان بر اساس جریان مصرفی و محیط کاربردی انتخاب می شوند. هنگام خرید، حتما استاندارد محصول، برند معتبر و مقاومت سیم در برابر حرارت و رطوبت را بررسی کنید. این کار باعث می شود سیم و کابل برق افشان خریداری شده، ایمن، با دوام و مناسب برای نصب در محیط های مختلف باشد.

سیم افشان از جمله پرکاربردترین انواع سیم در صنایع مختلف به‌ ویژه برق‌ کشی داخلی ساختمان می‌ باشد. این سیم که به سیم نرم نیز معروف است، هم برای نصب ثابت و هم برای مصارف متحرک کاربرد دارد. سیم‌ های افشان با استاندارد با علامت ISIRI روی آنها مشخص می‌ شوند. همچنین، علامت NYAF روی سیم، نشان می‌ دهد که آن سیم از نوع افشان است.

به طور کلی در نظر داشته باشید که هر سیم و کابل با سطح مقطع خاص، می‌توان میزان جریان مشخصی را از خود عبور دهد. برای این منظور به جدول زیر دقت کنید:

همچنین برای کاربری‌های دیگر، از سیم و کابل با سطح مقاطع مختص به خود استفاده می‌شود:

برای لامپ و لوستر و‌هالوژن و کولر آبی و سایر سیستم‌های روشنایی از سیم با سطح مقطع ۵.۱ میلی متر استفاده می‌شود.

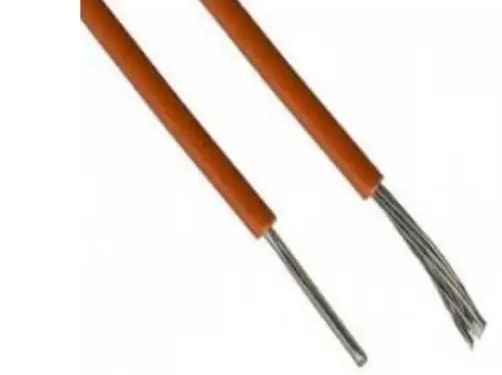

مقایسه سیم مفتولی و افشان به صورت کلی

با مقایسه‌ سیم مفتولی (Solid Wire)  و افشان می‌توان انتخابی آگاهانه‌تر و متناسب با نیاز پروژه داشت. هر یک از این سیم‌ها بسته به ساختار و ویژگی‌های فنی خود، در شرایط متفاوت عملکرد بهتری نشان می‌دهند، بنابراین، پیش از تصمیم‌گیری لازم است معیارهایی مانند میزان مقاومت در برابر شرایط محیطی، انعطاف‌پذیری، دوام و کاربرد مورد نظر به دقت بررسی شوند. در نهایت، انتخاب سیمی که بیشترین تطابق را با این معیارها داشته باشد، بهترین نتیجه را به همراه خواهد داشت. در جدول زیر می‌توانید تفاوت‌های اصلی سیم مفتولی و افشان را مشاهده کنید.

سیم ارت یکی از تجهیزات ایمنی در سیستم‌های برق‌رسانی ساختمان و لوازم الکتریکی محسوب می‌شود. از جمله مهم‌ترین مشخصات سیم ارت این است که رسانایی بالایی دارد، مقاومت مکانیکی آن مناسب است و با مس یا آلومینیوم ساخته می‌شود.

این مدل سیم، جریان اضافی را به زمین منتقل می‌کند تا از برق‌گرفتگی و سوختن لوازم جلوگیری شود. بر همین اساس، هم در سیستم برق‌کشی ساختمان‌ها و هم در لوازم برقی خانگی مانند کولر، لباسشویی و مایکروفر وجود دارد. با توجه به نقش حیاتی که سیم ارت در حفاظت از جان افراد و طول عمر مفید لوازم برقی دارد، آشنایی با عملکرد و ویژگی‌های آن، برای تمام افراد حتی کسانی که دانش زیادی از برق ندارند نیز ضروری است

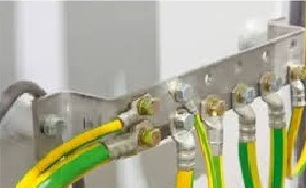

سیم ارت چیست؟

سیم ارت که به آن سیم زمین هم گفته می‌شود، یک مسیر ایمن برای هدایت کردن جریان نشتی برق به سمت زمین است. در واقع سیم ارت، جریان ناخواسته برق را به سوی زمین انتقال می‌دهد و مانند یک سپر، مقابل برق اضافه قرار می‌گیرد. با این عمل، از بروز حوادثی مانند برق‌گرفتگی افراد و آسیب به وسایل جلوگیری می‌شود.

علامت اختصاری سیم ارت

علامت اختصاری سیم ارت که روی بدنه سیم یا تجهیزات الکتریکی وجود دارد، PE است. این دو حرف مخفف عبارت Protective Earth بوده و به معنی «زمین حفاظتی» یا «سیم محافظ» هستند.

علاوه بر آن، نمادی شامل سه خط افقی کوتاه روی هم (⏚) نیز در نقشه‌های سیم‌کشی و روی بدنه برخی دستگاه‌های برقی درج می‌شود. این علامت نشان‌دهنده وجود سیم ارت در مدار است و به برق‌کاران کمک می‌کند تا محل اتصال زمین را سریع‌تر و دقیق‌تر پیدا کنند

تفاوت سیم ارت و نول

سیم ارت فقط زمانی که یک خطا مثل اتصال بدنه فلزی دستگاه به برق یا ایجاد نشتی جریان وجود داشته باشد، فعالیت می‌کند. یعنی در مواقع ضروری، جریان الکتریکی اضافه را به سمت زمین می‌فرستد. چون این جریان اضافه، سبب برق گرفتن افراد یا سوختن لوازم برقی می‌شود. در نتیجه، سیم ارت یک ابزار ایمنی است.

اما سیم نول یکی از سیم‌های اصلی مدار الکتریکی است و زمانی‌که وسیله برقی کار می‌کند یا مدار فعال است، جریان برق را از مصرف‌کننده به‌سمت منبع تغذیه هدایت می‌کند.

سیم ارت چه رنگی است؟

مطابق استاندارد رنگ سیم برق در ایران و سایر کشورها، رنگ سیم ارت سبز یا زرد یا ترکیبی از نوارهای سبز و زرد است. چون با این نوع رنگ‌بندی، تشخیص سیم ارت از سیم فاز و نول برای برقکار ساختمان یا تعمیرکار لوازم برقی ساده‌تر می‌شود.

کاربرد سیم ارت چیست؟

مهم‌ترین کاربرد سیم ارت، جلوگیری از افزایش ناگهانی ولتاژ و ارتقای ایمنی در ساختمان‌ها و لوازم برقی است. این سیم با هدایت جریان نشتی یا برق اضافی به سمت زمین، سبب حفاظت از افراد و دستگاه‌ها می‌شود و از بروز خطرات جبران‌ نشدنی پیشگیری خواهد کرد. همچنین از آسیب دیدن عایق‌های مدار در برابر افزایش ولتاژ محافظت می‌کند. در نتیجه طبق استانداردهای برق‌کشی ساختمان‌ و تولید لوازم برقی، استفاده از ارت در ساختمان‌ها و لوازم الکتریکی ضروری است.

نقش سیم ارت در ساختمان

در سیستم برق‌کشی ساختمان، سیم ارت یکی از تجهیزات چاه ارت است که به زمین وصل می‌شود تا یک مسیر امن برای انتقال جریان اضافی یا نشتی برق به‌وجود بیاید. به‌عنوان مثال، گاهی اوقات به‌علت خراب شدن عایق‌ها یا اتصال بدنه فلزی تجهیزات به برق، یک جریان اضافه در مدار به‌حرکت در می‌آید. سیم ارت، بلافاصله این برق اضافه را به زمین می‌فرستد تا حوادث جبران‌ناپذیر رخ ندهد.

در حالت کلی باید گفت که اگر سیم ارت در ساختمان وجود داشته باشد، خطاهای الکتریکی به ساکنان یا وسایل آسیب نمی‌زنند. زیرا ارت به‌سرعت این خطا را از بین می‌برد. در نتیجه یکی از الزامات اصلی استانداردهای ایمنی برق، نصب کردن سیم ارت در تمام ساختمان‌های مسکونی، اداری و صنعتی است.

نقش سیم ارت در لوازم الکتریکی

نقش سیم ارت در لوازم الکتریکی، افزایش عمر مفید دستگاه‌ها و همچنین جلوگیری از آسیب دیدن عایق‌های داخلی، بردها و قطعات حساس الکترونیکی است. به‌همین منظور، سیم ارت را به بدنه لوازم الکتریکی وصل می‌کنند تا اگر دستگاه با نشت جریان الکتریکی یا افزایش ولتاژ مواجه شد، جریان اضافه به سمت زمین حرکت کند.

مثلا گاهی اوقات، بدنه دستگاه‌های الکتریکی مانند کولر آبی، ماشین لباسشویی، مایکروفر، یخچال، اجاق برقی و رایانه ناگهان دارای برق می‌شوند. در چنین مواقعی اگر فردی دست خود را به بدنه دستگاه مورد نظر بزند، قطعا دچار برق گرفتگی خواهد شد. حتی در این مواقع، امکان آتش‌سوزی ناشی از اتصال کوتاه (اتصال کوتاه چیست؟) هم وجود دارد. ولی اگر دستگاه دارای سیم ارت باشد، این نوع حوادث رخ نمی‌دهد چون برق از طریق سیم به زمین می‌رود.

معرفی انواع سیم ارت

با توجه به این که از این نوع سیم در سیستم‌های الکتریکی مختلف استفاده می‌شود، انواع سیم ارت در بازار موجود است. هر یک از این سیم‌ها دارای یک‌سری ویژگی‌ها و قابلیت‌ها هستند تا با محیط نصب، نوع سیستم برق، شرایط آب‌وهوایی و بودجه پروژه سازگار شوند.

1. سیم ارت افشان

سیم ارت افشان دارای رشته‌های نازک در هم تنیده و انعطاف‌پذیر مسی است. به همین دلیل انعطاف بالایی دارد و برای مدارهای الکتریکی که لازم است سیم خم شود یا حرکت کند، مورد استفاده قرار می‌گیرد.

مزایای سیم ارت افشان

• نصب ساده

• انعطاف‌پذیری بالا

• دارای رسانش الکتریکی قوی و پایدار

• قابل استفاده برای مدارهای الکتریکی کوچک یا  مسیرهای پرپیچ‌وخم

2. سیم ارت مفتولی

سیم ارت مفتولی، از یک هادی مسی یا آلومینیومی تک‌رشته ساخته می‌شود. در نتیجه، ساختار محکم و انعطاف‌پذیری کمی دارد و بیشتر در تابلو برق و تاسیسات ثابت یا زیرزمینی مورد استفاده قرار می‌گیرد.

مزایای سیم ارت مفتولی

• ساختار محکم و مقاوم

• تنوع بالا از نظر سطح مقطع و جریان

• مقاومت و پایداری بالا در برابر فشار و ضربه

• قابل نصب در تاسیسات برق صنعتی و ساختمانی

3. سیم ارت روکش دار

همان‌طور که از نام سیم ارت روکش‌دار مشخص است، یک لایه عایق از جنس PVC یا پلاستیک روی آن وجود دارد. این لایه، ایمنی سیم را در برابر رطوبت، تماس فیزیکی و آسیب‌های محیطی افزایش می‌دهد.

مزایای سیم ارت روکش‌دار

• نصب آسان

• طول عمر مفید طولانی

• افزایش سطح ایمنی برای هنگام لمس سیم یا تجهیزات

• دوام بالا در برابر عوامل محیطی مانند باران، آفتاب و زنگ‌زدگی

4. سیم ارت مسی

سیم مسی جزو پرکاربردترین انواع سیم ارت در مدارهای الکتریکی است. چون فلز مس رسانایی بسیار بالایی دارد و جریان برق را با کمترین میزان مقاومت از خود عبور می‌دهد. در نتیجه برای حفاظت از تجهیزات برقی و افزایش ایمنی سیستم‌های الکتریکی بسیار مناسب خواهد بود.

مزایای سیم ارت مسی

• طول عمر مفید و طولانی

• عملکرد عالی در شرایط محیطی سخت و مرطوب

• قدرت رسانایی بالا برای عبور جریان الکتریکی

• مقاومت بالا در برابر رطوبت، خوردگی و تغییرات آب‌وهوایی

5. سیم ارت آلومینیومی

سیم‌ ارت آلومینیومی، جایگزین سیم‌های مسی است زیرا قیمت آلومینیوم از مس ارزان‌تر و وزن آن نیز از مس سبک‌تر است. پس برای پروژه‌های ساختمانی و صنعتی یک گزینه اقتصادی و کارآمد محسوب می‌شود. البته نا‌گفته نماند که آلومینیوم، رسانایی الکتریکی کمتری نسبت به مس دارد.

مزایای سیم ارت آلومینیومی

• نصب آسان

• قیمت مقرون‌به‌صرفه

• قابل استفاده برای پروژه‌هایی با منابع مالی محدود

• بازده عالی در سیستم‌های ارت با طراحی اصولی

• تفاوت کابل آلومینیومی و مسی (با جدول مقایسه)

6. مس بدون روکش

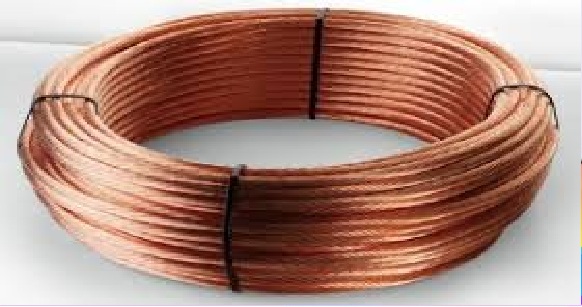

سیم مس بدون روکش، قدیمی‌ترین و مؤثرترین انواع سیم ارت است که در چاه ارت، شبکه‌های زمین گسترده و سیستم‌های حفاظتی بزرگ قرار داده می‌شود. سطح فلزی این نوع سیم، روکش یا عایق ندارد و سیم به‌صورت مستقیم با خاک یا اجزای سیستم ارت تماس دارد. از آنجایی که این نوع سیم، پوشش ندارد، جریان‌های نشتی یا برق اضافی، با حداکثر رسانش و کمترین مقاومت به سمت زمین حرکت می‌کند.

مزایای سیم ارت مس بدون روکش

• توان بسیار بالا در عبور جریان الکتریکی

• قابل استفاده در چاه‌ها و تأسیسات زیرزمینی

• ماندگاری و استحکام بالا در استفاده طولانی‌مدت

• اتصال مستقیم به زمین برای تخلیه سریع بار الکتریکی

انواع سیم ارت مسی بدون روکش سیم ارت شیلددار، علاوه بر هادی اصلی، یک لایه‌ محافظ به نام شیلد (Shield) نیز دارد. جنس این شیلد معمولاً از مس قلع‌اندود یا آلومینیوم است و از مدار در برابر نویزها و تداخلات الکترومغناطیسی (EMI) محافظت می‌کند. به‌همین منظور، از سیم شیلد‌دار برای تجهیزات الکترونیکی حساس، سیستم‌های کنترل دقیق، یا دستگاه‌های مخابراتی استفاده می‌کنند.

مزایای سیم ارت شیلددار

• مقاومت بالا در برابر سایش، رطوبت و تغییرات دما

• افزایش ایمنی و کاهش خطای عملکردی در تجهیزات الکترونیکی

• کاربرد گسترده در صنایع مختلف مانند برق، مخابرات و کنترل صنعتی

• از بین بردن تداخلات الکترومغناطیسی و نویزها در سیستم‌های کنترل و اندازه‌گیری

• سایزبندی سیم ارت

سایز سیم ارت معمولاً با توجه به سطح مقطع آن (بر حسب میلی‌متر مربع) تعیین می‌شود. سایز و مشخصات سیم ارت، دو فاکتوری هستند که بر روی عملکرد و ایمنی سیستم برق‌کشی تاثیر می‌گذارند.

نمره سیم ارت در ساختمان به نوع کاربری و مقدار جریان الکتریکی وابسته است. برای مثال:

• در ساختمان‌های مسکونی، باید از سیم‌هایی با سطح مقطع ۲.۵ تا ۶ میلی‌متر استفاده شود. زیرا جریان مصرفی پایینی دارند.

• در محیط‌های صنعتی یا کارگاه‌ها، باید سیم‌هایی با سطح مقطع ۱۰ تا ۵۰ میلی‌متر مربع به‌کار برده شود. چون در این محیط‌ها جریان‌های بالاتری در رفت‌و‌آمد است.

• از سوی دیگر، سایز سیم مسی چاه ارت بر اساس شدت جریان نشتی و طول مسیر زمین تعیین می‌شود. مثلا بهترین سیم برای سیستم‌های ارتینگ، سیم مسی بدون روکش با سطح مقطع ۱۶ تا ۵۰ میلی‌متر است.

جدول سایز سیم ارت

برای آن که انتخاب راحت‌تری داشته باشید، در جدول سایزبندی سیم ارت بررسی کرده‌ایم که هر سایز سیم ارت تا چه جریانی را می‌تواند از خود عبور دهد و چه کاربردی دارد.

استاندارد سیم ارت

منظور از استاندارد سیم ارت، یک مجموعه‌ از ضوابط و دستورالعمل‌های فنی است که برای تولید و نصب سیم ارت تدوین می‌شوند. این استانداردها مخصوص ویژگی‌های مهم سیم مانند جنس هادی، سطح مقطع، مقاومت الکتریکی، رنگ روکش سیم و نحوه اتصال آن به زمین هستند. به بیان‌دیگر این استانداردها باعث می‌شوند که فرایند انتقال اضافه‌بار به سمت زمین، بدون خطا انجام شود.

IEC 60228 (تعیین ویژگی‌های هادی)، IEC 60364 (ایمنی و طراحی سیستم ارتینگ) و استاندارد ملی ایران ISIRI 607 چند نمونه از مهم‌ترین استانداردهای سیم ارت هستند که تولیدکنندگان سیم و کابل، موظف هستند که این استانداردها را در محصولات خود لحاظ کنند. رعایت کردن این استانداردها، منجر به افزودن ویژگی‌های زیر به سیم ارت می‌شوند:

• ایمنی سیم در برابر برق‌گرفتگی و آتش‌سوزی افزایش پیدا می‌کند.

• مقاومت سیم در برابر خوردگی و شرایط محیطی مختلف بیشتر می‌شود.

• رنگ‌بندی مشخص (سبز یا زرد) سبب شناسایی سریع سیم برق در مدار می‌شود.

• هدایت الکتریکی و رسانایی افزایش پیدا می‌کند تا سیم قابلیت تخلیه سریع جریان را در هنگام نشت جریان یا اتصال کوتاه داشته باشد.

• افزایش استحکام و دوام سیم در برابر حرارت، فشار و جریان‌های ناگهانی برق منجر به طول عمر بیشتر آن می‌شود.

1. سیم ارت را به کجا وصل کنیم؟

سیم ارت را باید به چاه ارت، صفحه مسی یا سیستم زمین استاندارد ساختمان وصل کنید. چون با این کار، جریان نشتی برق به شکل ایمن و کنترل‌شده به سمت زمین منتقل می‌شود. .

2. سیم چاه ارت چیست؟

سیم چاه ارت یک هادی مسی یا آلومینیومی است که وظیفه متصل کردن چاه ارت به تابلو برق یا سیستم ارت ساختمان بر عهده دارد. در واقع این سیم جریان خطا و ولتاژ اضافی را در زمین تخلیه می‌کند.

3. سیم ارت تابلو برق چیست؟

سیم ارت تابلو برق، در واقع یک هادی است که بدنه‌ و اجزای فلزی تابلو برق را به سیستم ارتینگ یا چاه ارت وصل می‌کند. این سیم هنگام بروز نشتی برق، جریان اضافی را به زمین می‌دهد تا از سوختن تجهیزات و خطر برق‌گرفتگی جلوگیری شود.

4. آیا سیم ارت برق دارد؟

سیم ارت در شرایط عادی که جریان الکتریکی در مسیر اصولی خود حرکت می‌کند، برق ندارد. ولی اگر نشت جریان یا اتصال کوتاه در مدار اتفاق بیفتد، سیم ارت برق‌دار می‌شود و نباید به آن دست بزنید.

5. جنس سیم ارت چیست؟

جنس سیم ارت از مس است زیرا رسانایی قدرتمندی دارد. ولی چون مس جزو فلزات گران‌بها محسوب می‌شود، برخی از سیم‌های ارت را با فلز آلومینیوم می‌سازند تا قیمت سیم، برای مصرف‌کننده ارزان‌تر باشد.

6. سیم ارت کولر به کجا وصل می‌شود؟

برای نصب سیم ارت کولر آبی و گازی باید آن را به پیچ اتصال به زمین که نزدیک موتور یا قسمت داخلی بدنه کولر است، وصل کنید.

7. سیم ارت ماشین ظرفشویی کجاست؟

سیم ارت ماشین ظرفشویی به بدنه فلزی دستگاه که در قسمت پشت آن قرار دارد، وصل می‌شود. سپس داخل چاه ارت ساختمان قرار می‌گیرد تا جریان اضافه را به سمت زمین منتقل کند.

8. سیم ارت کولر گازی چه رنگی است؟

رنگ سیم ارت کولر گازی سبز یا زرد است یا امکان دارد که به‌صورت راه‌راه سبز و زرد باشد.

9. اگر یک دستگاه بدون سیم ارت باشد، چه اتفاقی می‌افتد؟

اگر دستگاهی سیم ارت نداشته باشد و اتفاقاتی نظیر نشت جریان یا اتصال کوتاه رخ دهد، امکان برق‌گرفتگی افراد یا آتش‌سوزی وجود دارد.

10. سیم ارت لباسشویی چه رنگی است؟

رنگ سیم ارت لباسشویی سبز یا زرد یا به‌صورت نوارهای سبز و زرد است تا تشخیص آن از سیم فاز و نول راحت باشد.

11. سیم ارت مایکروفر را به کجا وصل کنیم؟

سیم ارت مایکروفر را باید به پریز ارت‌دار یا سیستم ارت ساختمان متصل کنید. برای وصل کردن ارت  به پریز، اگر پریز شما سه‌شاخه است، آن را داخل پین میانی که سایز بزرگ‌تری دارد، قرار دهید.

12. نحوه اتصال سیم ارت به کولر آبی چگونه است؟

نحوه نصب سیم ارت کولر آبی، به این صورت است که یک سر سیم باید به پیچ روی بدنه کولر و سر دیگر آن باید به چاه ارت یا سیم ارت ساختمان وصل شود.

13. اگر سیم ارت به سیم نول وصل شود چه اتفاقی می‌افتد؟

در صورتی که سیم ارت به سیم نول متصل شود، بدنه دستگاه نیز برق‌دار می‌شود و احتمال برق‌گرفتگی دو برابر می‌شود. چون سیم نول دارای جریان برق است و آن را به ارت انتقال می‌دهد.

14. رنگ سیم ارت در دوشاخه چیست؟

رنگ سیم ارت در دوشاخه سبز یا زرد است. این سیم در دو‌شاخه به پین میانی که بین پین فاز و نول قرار دارد و سایز آن از دو پین دیگر بزرگ‌تر است، وصل می‌شود.

15. سیم اتصال بدنه چه رنگی است؟

سیم اتصال بدنه یا همان سیم ارت را به رنگ سبز یا زرد یا ترکیبی از سبز و زرد می‌سازند. زیرا طبق استانداردهای جهانی چنین رنگ‌هایی برای تولید سیم ارت تعیین شده است.

16. سیم ارت آبگرمکن برقی کجاست؟

سیم ارت در آبگرمکن برقی، در بخش پایین یا پشت دستگاه  قرار دارد و با یک پیچ یا ترمینال مخصوص به دستگاه متصل می‌شود.

سیم تلفن یا سیم رانژه از جفت کردن دو سیم نازک که از مس یا آلومینیوم پیچ خورده‌ ساخته می‌شود، تولید می‌گردد. از این نوع سیم برای اتصالات خطوط تلفن و همچنین آیفون استفاده می‌شود که برای خرید سیم رانژه باید یک فروشگاه معتبر را انتخاب نمایید. مرکز مخابرات منطقه به جعبه‌ تقسیم‌های بزرگی که در ناحیه شهری وجود دارند، متصل شده و مشترکین قادرند تا خطوط تلفن ثابت را به وسیله این جعبه تقسیم‌ها، به مخابرات متصل کنند. این سیم در دو رنگ متفاوت ساخته می‌شود، به همین دلیل افراد عادی نیز می‌توانند به راحتی آن را شناسایی کنند.

مشخصات سیم رانژه

سیم رانژه که در اصطلاح انگلیسی “Telephone Jumper Wire” نام دارد که در واقع یک سیم تلفن تک زوج به صورت به هم تابیده (Twisted-Pair) می‌باشد که برای جلوگیری از اختلال و نویز هم ‌شنوایی طراحی شده است. ساختار این سیم از رسانای مس نرم (یا آنیل شده) و یا آلومینیوم تولید می‌شود که در سایز‌های ۰.۴، ۰.۵ و ۰.۶ میلی‌متر در بازار موجود است. جنس شیلد یا عایق آن از پلی الفین pvc انعطاف‌پذیر می‌باشد که از استاندارد‌های VDE 0812 ،VDE 0815 و TCI مخابرات ایران در تولید این سیم استفاد می‌شود. مقاومت الکتریکی این نوع سیم در سایز ۰.۶، ۶۵ کیلو‌متر بر اهم و برای سایز ۰.۵، ۹۵ کیلو‌متر بر اهم در دمای ۲۰ درجه سلسیوس می‌باشد. عایق زوج رشته این سیم به رنگ سفید و مشکی و طبق سفارش می‌تواند از رنگ‌های دیگر نیز تولید شود. دامنه حرارتی آن در حالت خم شو از مثبت ۵۰ سانتی‌گراد تا حدود منفی ۵ سانتی‌گراد و در حالت نصب از مثبت ۷۰ سانتی‌گراد تا منفی ۳۰ سانتی‌گراد است. ولتاژ سیم رانژه ۳۰۰ تا ۵۰۰ و ۴۵۰ تا ۷۵۰ می‌باشد که طول بسته‌بندی‌های آن به شکل کلاف‌های ۳۰۰ متری درنظر گرفته شده است.

جنس سیم رانژه
سیم‌های رانژه دارای استاندارد‌های بین‌المللی و داخلی است که باید مورد تایید شرکت مخابرات ایران (TCI) یا براساس استاندارد VDE 0815 ساخته ‌شوند. هادی این نوع سیم از جنس مس نرم شده ساده است که گاهی از آلومینیوم و مفتول قلع اندود شده نیز در تولید آن استفاده می‌شود. روکش خارجی آن از جنس باکیفیت است که برای محافظت هرچه بیشتر هادی، به کار گرفته می‌شود. کیفیت سیم رانژه‌ای که استفاده می‌کنید، اهمیت زیادی دارد؛ به طور مثال برای شنیدن صدای باکیفیت و مطلوب، باید از یک سیم رانژه باکیفیت استفاده شود که مواد اولیه مرغوب را برای تولید آن استفاده کرده باشند. علاوه بر این موضوع، نحوه سیم‌کشی منازل نیز در کیفیت صدا در مکالمات تاثیر‌گذار است. زوج سیم‌های رانژه به صورت آبی و سفید، سفید و قهوه‌ای، آبی و قرمز و… تولید می‌شوند ولی شیلد یا عایق آن به طور معمول در دو رنگ سفید و یا مشکی موجود است؛ بنابراین جهت تشخیص سیم رانژه در بین سیم‌های دیگر، به راحتی امکان‌پذیر می‌باشد.

دلیل استفاده از سیم رانژه چیست؟

همان‌طور که از نام این محصول مشخص می‌باشد، از آن برای کابل‌کشی مخابرات یک محدوده شهری استفاده می‌گردد؛ برای ایجاد انشعابات، ما نیاز به کابل‌های کوچک‌تری داریم که به تمامی منازل متصل شود. این محصول نیز براساس ابعاد و نوع پروژه مورد نظر، در انواع مختلفی تولید می‌شود که برخی از انواع آن علاوه بر کارکرد خانگی، کاربردهای صنعتی نیز دارد. این سیم جهت ارتباط بین کافو‌های فیبر نوری، توزیع خطوط مخابراتی، سیم‌کشی تلفن داخل ساختمان‌ها به صورت آزاد و یا داخل لوله و همچنین در لوازم برقی و الکترونیکی خانگی مورد استفاده قرار می‌گیرد. به طور کلی کاربرد سیم رانژه در توزیع خطوط مخابراتی، ارتباط تجهیزات تلفنی به ویژه MDF می‌باشد که براساس VDE 0815 ، توانسته استاندارد مخابرات ایران (TCI) را نیز دریافت کند. این محصول در نوع مفتولی نیز در بازار موجود می‌باشد که قابلیت انعطاف پذیری مناسبی داشته و بیشتر به شکل قلع اندود تولید می‌شوند.

انواع سیم رانژه
کیفیت پایین و یا استفاده نکردن از مواد اولیه مرغوب، امکان دارد که شما را در اتصالات و مکالمات با مشکلات زیادی مواجه کند، همچنین سرعت اینترنت منزل شما را کاهش ‌دهد. در این صورت برای داشتن یک صدای باکیفیت و بدون نویز، استفاده از سیم‌ تلفن‌هایی که توسط برندهای معتبر تولید می‌شوند، ضرورت می‌یابد. کابل‌کشی اینترنت با کمک سیم رانژه استفاده از سیستم ADSL را برای کاربران فراهم می‌کند. برای اینکه تمامی کاربران بتوانند در تمامی عرصه‌ها از این کابل استفاده کنند، تولیدکنندگان سیم رانژه را در مدل و ابعاد متفاوتی تولید می‌کند که کاربران قادرند تا با بررسی نیازمندی‌های خود، نسبت به خرید یکی از این سایزها اقدام کنند. . ابعاد و سایز سیم رانژه را براساس نیاز و کاربرد آن در نظر می‌گیرند و به طور کلی در انواع زیر که تمامی آن‌ها بر اساس استاندارد DIN VDE 0815 تولید می‌شوند، وجود دارند:

سیم رانژه سایز ۰۴

هادی این نوع سیم رانژه‌ای، دارای قطری معادل ۰.۴ میلی‌متر است و روکش آن ۰.۲ میلیم‌تر اندازه دارد که طول کلاف در اغلب موارد به ۳۰۰ متر می‌باشد.

سیم رانژه سایز ۰۵

قطر هادی این مدل از سیم رانژه ۰.۵ میلی‌متر است که روکش عایق آن 0.3 ضخامت دارد.

سیم رانژه سایز ۰۶

هادی این نوع سیم قطری برابر با ۰.۶ میلی‌متر دارد که روکش عایق آن ۰.۴ می‌باشد.

منظور از رانژه کردن چیست؟

اصطلاح”رانژه کردن” به صنعت مخابرات مرتبط است و در یک تعریف کلی می‌توان گفت رانژه کردن به عملی می‌گویند که طی آن شرکت مخابرات برای برقراری ارتباط تلفن مشترکین با شرکت خدمات اینترنتی، آن را فراهم می‌کند. در طی عملیات رانژه کردن مسیر سیم تلفن مشترکین را در مخابرات عوض می‌کنند تا کابل تلفن مشترک از تجهیزات شرکت خدمات اینترنتی نیز گذر کند تا کاربران امکان دریافت اینترنت را در کنار مکالمات صوتی داشته باشند. این تغییر مسیر به درخواست مشترکین و با ارسال نامه از طرف شرکت به مخابرات صورت می‌گیرد. در نتیجه پیش از این که بتوانید از خط تلفن خود به عنوان خط ای‌ دی‌ اس ‌ال استفاده نمایید، باید این کابل‌کشی از طرف مخابرات و به درخواست شرکت ارائه دهنده سرویس، رانژه شده باشد.

کابل ژله‌ فیلد خاکی یک نوع کابل برق یا مخابراتی مخصوص دفن در زمین است که داخل آن با ژله مخصوص پر می شود تا از نفوذ آب و رطوبت جلوگیری کند.

کابل ژله فیلد خاکی معمولاً در سیستم‌های مخابراتی، شبکه‌های ارتباطی، سیستم‌های امنیتی و سیستم‌های نظارتی استفاده می‌شود. این کابل ها درمناطق مرطوب استفاده می شوند. نصب و استفاده از این کابل‌ها نیازمند توجه به دستورالعمل‌ها و استانداردهای مربوطه است تا اطمینان حاصل شود که آنها به درستی نصب و به کار گرفته شده‌اند و به طور موثر از محافظت و انتقال انرژی الکتریکی یا داده استفاده می‌کنند.

  کاربرد :

مورد استفاده در شبکه های زیرساخت و بین شهری در مسافت های طولانی

قابلیت دفن مستقیم و نصب در ترانشه یا زیر خاک

قابل استفاده در محیط های محافظت نشده

قابلیت استفاده در شبکه های مخابراتی بعنوان کابل مشترکین

مورد استفاده بین کافو مخابرات تا پست در شبکه دسترسی

دما و شرایط محیطی کاری کابل ژله فیلد خاکی 20 زوج مسی BFC

کابل بدون هیچ مشکلی در دمای بین -40 تا +70 درجه سانتیگراد وظیفه خود را انجام میدهد و هیچ آسیبی از عوامل طبیعی موجود در زمین نمیبیند .

  برخی از ویژگی های کابل ژله فیلد خاکی

1. عایق ژله: این کابل‌ها دارای ژله‌ای هستند که درون آن قرار دارد و برای جلوگیری از ورود رطوبت و آب به داخل کابل استفاده می‌شود. این ژله به عنوان یک عایق محافظ عمل می‌کند و کابل را در برابر آب، رطوبت و عوامل محیطی دیگر محافظت می‌کند.

2. محافظت از عوامل خارجی: کابل ژله فیلد خاکی معمولاً دارای پوشش خارجی مقاوم در برابر خراشیدگی، رطوبت، تغییرات دما و عوامل محیطی دیگر است. این پوشش معمولاً از مواد پلیمری مقاوم تشکیل شده است.

3. مقاومت در برابر آب: کابل‌های ژله فیلد خاکی به طور عمده برای کاربردهایی که در معرض آب و رطوبت قرار می‌گیرند، مانند انتقال داده‌ها در زیرزمین، استفاده می‌شوند. ژله موجود در کابل جلوی ورود آب و رطوبت به داخل کابل را می‌گیرد و به همین ترتیب کابل را در برابر خطرات آب و رطوبت محافظت می‌کند.

قسمت های مختللف کابل ژله فیلد کانالی

ساختار و اجزای کابل ژله‌فیلد خاکی به‌صورت کلی شامل چند لایه و بخش است که هر کدام وظیفه مشخصی دارند. اینجا به صورت ساده و مرحله‌ای توضیح می‌دهم:

۱. هادی (Conductor)

• معمولاً از مس یا آلومینیوم ساخته می‌شود.

• وظیفه: انتقال جریان برق یا سیگنال‌ها.

• در کابل‌های سه‌خ، سه هادی مجزا برای سه فاز وجود دارد.

۲. عایق هادی (Insulation)

• هر هادی با یک لایه عایق پوشانده شده است.

• جنس عایق معمولاً پلی‌اتیلن (XLPE یا PE) است.

• وظیفه: جلوگیری از اتصال کوتاه بین هادی‌ها و حفاظت در برابر برق گرفتگی.

۳. ژله فیلد (Filling Jelly)

• یک ماده ژله‌ای یا نیمه‌جامد بین هادی‌ها و داخل کابل.

• وظیفه:

  • جلوگیری از نفوذ آب و رطوبت

  • محافظت از هادی‌ها در برابر فشار و آسیب مکانیکی

  • افزایش طول عمر کابل در محیط خاکی

۴. شیلد (Shield – در صورت وجود)

• در بعضی کابل‌ها یک لایه شیلد فلزی یا فویل قرار دارد.

• وظیفه: کاهش تداخل الکترومغناطیسی و حفاظت اضافه ولتاژ.

۵. روکش خارجی (Outer Sheath / Jacket)

• لایه بیرونی کابل که معمولاً از PVC یا پلی‌اتیلن مقاوم ساخته می‌شود.

• وظیفه:

  • محافظت از کابل در برابر سایش، فشار خاک و نور خورشید

  • نگهداری ژله و عایق‌ها در جای خود

گرد آوری یک سیستم بزرگ یا کوچک نیازمند جمع آوری یک زیرساخت است. اگر پروژه شما یک ربات کوچک باشد زیرساخت ها در اقلامی مثل برد ها، پیچ و مهره ها و قطعات الکتریکی خلاصه می شوند. اما همیشه پروژه ای که افراد بر روی آن کار می کنند به این کوچکی یا سادگی نیست. گاهی پای یک سیستم همگانی مانند ارتباطات تلفنی در میان است. در این موقعیت است که زیرساختی مثل کابل مخابراتی هوایی اهمیت حضور خود را نشان می دهد. اما کابل تلفن هوایی مهاردار چیست؟ چه کاربردی دارد و بود نبود آن چه تاثیری بر این سیستم می گذارد؟ در ادامه همراه ما باشید تا به پاسخ این سوالات برسید.

کابل مخابراتی هوایی چیست؟

کابل تلفن هوایی مهاردار، نوعی سیم است که به طور خاص برای انتقال داده های صوتی و تصویری طراحی شده است. این کابل به عنوان زیرساختی تکمیل کننده از شبکه ی ارتباطات تلفنی، بر روی ستون های بتنی یا نوری قرار می گیرد. در واقع جایگاه نصب آن بر روی زمین نه بلکه بر روی آسمان است. به همین خاطر است که لقب کابل هوایی را به آن داده اند. این اقلام می توانند از دو یا چند سیم زوج مسی تشکیل شده باشند. آنها طوری طراحی شده اند که بتوانند ارتباط تلفنی را میان دو نقطه دور از هم برقرار کنند. با توجه به جایگاه نصب آنها بدیهی است که این اقلام از متریال خاصی که ضد ضربه و ضد آب باشد ساخته شده باشند. کابل تلفن هوایی با قرار گرفتن در موقعیت هایی مثل شبکه های مخابراتی، ایستگاه های تلفنی و … به بهبود سرعت ارتباط گیری شبکه های تلفنی با یکدیگر کمک می کند.

بررسی کاربردهای کابل مخابراتی هوایی

این اقلام تنها یک کاربرد دارند. آن هم انتقال داده ها از نقطه ای به نقطه دیگر است. البته که در بسیاری از مواقع حضور آنها نقش تقویت کننده را دارد. به همین خاطر است که سیری از کابل های هوایی در روستاها و دیگر مناطق دور افتاده به چشم می خورد. به طور کلی آنها می توانند در انتقال امواج صوتی میان دو یا چند شبکه ارتباطی موثر عمل کنند.

انواع کابل تلفن هوایی مهاردار

کابل های هوایی انواع مختلفی دارند. آنها می توانند بر اساس ویژگی های ظاهری شان یا متریالی که به واسطه آن تولید شده اند به دسته های متفاوتی تقسیم شوند. البته که مکانیزم ساختاری و ویژگی های عملکردی از جمله معیارهای مهمی است که در گروه بندی این اقلام نقش دارد. با این توضیح انواع کابل مخابراتی هوایی به شرح زیر است.

کابل دو زوج:

همان طور که از نام این سازه مشخص است، این نوع کابل از دو دسته سیم مسی زوج تشکیل شده است. آنها سیگنال های صوتی را میان دو محدوده دور از هم رد و بدل می کنند‌. مقاومت در برابر شرایط جوی از جمله ویژگی های این محصول است.‌ این کابل ها عموما بر روی ستون های نوری یا بتنی نصب می شوند.

کابل مهاردار:

کابل تلفن هوایی مهاردار یکی از اصلی ترین اعضای این گروه است. این نمونه می تواند در دو شبکه تلفن و ارتباطات حضور داشته باشد. در قسمت انتهایی این وسیله یک مهاربند وجود دارد. این اقلام به سازه کمک می کنند که به شکل سریع تر و ایمن تری بر روی دیواره ها نصب شوند.

کابل ضد نویز:

به طور کلی سه نویز الکترومغناطیسی، داخلی و خارجی کارکرد کابل ها را در حین ارتباط گیری مختل می کند. این در حالی است که این نوع کابل در مقابل هر سه دسته مقاوم است. در نتیجه ارتباط شکل گرفته با کیفیت بیشتری رو به رو می شود‌. به همین خاطر آن را در محیط های حساسی که درصد ایجاد نویز در آنجا بیشتر است نصب می کنند‌.

تفاوت کابل تلفن هوایی مهاردار با کابل زمینی

احتمالا این پرسش برایتان ایجاد شده است که دو کابل زمینی و هوایی چه تفاوت هایی با هم دارند؟ بدیهی است که اولین وجه متغیر آن دو در محل نصب شان خلاصه می شود. یکی بر رو یا زیر زمین و دیگری بر روی ستون ها در آسمان است. این موضوع درحالی ذکر می شود که کارایی هر دو کابل یکی است. در حقیقت هر دوی آنها برای انتقال داده های صوتی و تصویری ساخته شده اند.

فارغ از این موضوع کابل هوایی می تواند داده ها را به فواصل دورتری ارسال کند. اما کابل زمینی برای انتقال اطلاعات به محدوده نزدیک تری طراحی شده است. در این میان بدیهی است که کیفیت ساخت و متریال کابل زمینی از دیگر همتای خود بیشتر باشد. چرا که این مورد بیشتر در معرض آسیب ها قرار دارد.

کابل ژله فیلد کانالی ( CFC )

ابل فوق در شبکه های مخابراتی به عنوان کابل مشترکین معمولاً بین مراکز تا کافو مورد استفاده قرار می گیرد. این نوع کابل برای نصب در کانال مناسب بوده و معمولاً از 100 زوج تا 2400 زوج تولید می شود. *سایر سایز های مورد درخواست مشتری قابل تولید می باشد.

• کابل دوبل هوایی مهاردار ( DW )

کاربرد کابل ژله‌ فیلد خاکی 0.4 (10 الی 200 زوج)

کابل ژله‌ فیلد خاکی 0.4  Buried Filled Cable دارای ساختار ژله‌ای و نرمی دارد و نوار به کار رفته در آنها از جنس استیل و آلومینیوم می باشد که به همین دلیل این کابل دارای مقاومت و نفوذپذیری بالایی می باشد. در مراکز مخابراتی که اغلب در فواصل بین شهرها و نیز زیرساختشان و همچنین در فضاهای بزرگ نظیر معادن و مکانهایی که حفاظت شده نیستند دارای کاربرد زیادی هستند. زیرساخت های بین شهری و یا مسافت های طولانی کاربرد فراوانی دارند. کاربردهای دیگر:

• در شبکه‌های زیرساخت، مسیر طولانی و جاده‌ها مورد استفاده قرار می‌گیرد.

• داکت ها

• در شبکه‌های مخابراتی بعنوان کابل مشترکین

• علاوه بر موارد مذکور در فواصل بین کافو تا پست جهت شبکه نیز کاربرد ویژه ای دارد.

کابل ژله‌ فیلد خاکی 0.4 (10 الی 200 زوج) شهید قندی دارای تنوع زیادی می باشند . از 10 زوج تا 200 زوج در سایزهای 0.4 میلیمتر مربع و ، 0.5 و  0.6 میلیمتر مربع موجود است.

ساختار کابل ژله‌ فیلد خاکی 0.4:

• رسانای مسی

• عایق

• ژله گرم

• نوار پلی استر برای محافظت در برابر ضربات مکانیکی

• نوار آلومینیوم برای جلوگیری از نفوذ آب

• پوشش داخلی

• پوشش خارجی

• آرمورد

این کابل با دفن مستقیم در خاک با قطر 0.4 میلیمتر (به غیر از شهرهای جنوبی با داشتن گرمای زیاد) جایگزین مناسبی برای کابل‌ ژله فیلد خاکی 0.6 است. مخابرات هر استان تعیین می‌کند که آن استان و شهرهای مربوطه، چه نوع کابلی استفاده کند.

کابل هوایی مهاردار یا مسلح (SSC):

این کابل معمولا برای شبکه ‌های مخابراتی محلی و روستایی استفاده می ‌شود. یک سیم فولادی گالوانیزه به ‌صورت موازی با هسته در ساختار این کابل وجود دارد که مقاومت آن را در برابر صدمات فیزیکی افزایش می‌ دهد. تعداد زوج سیم ‌های کابل SSC، کمتر از 200 زوج است. در برخی طرح‌ های توسعه روستایی، استفاده از کابل توت مخابرات برای انشعاب‌ گیری نیز دیده می ‌شود.

کابل هوایی دوبل مهاردار یا مسلح (DW):

1. به این نوع کابل مسی، کابل مخابراتی جنگی هم می ‌گویند که جهت اتصال یک مشترک به پست استفاده می ‌شود. همچنین، جهت توسعه کابلی از پست‌ های ترمینال یا ترمینال ‌های تلفن به ساختمان ‌های مشترکان نیز کاربرد دارد. این نوع کابل، یک سیم فولادی در ساختار خود دارد که باعث استحکام بیشتر آن در برابر صدمات فیزیکی می ‌شود. قطر این سیم فولادی، 0.9 تا 1.2 میلی ‌متر می ‌باشد و قطر هادی کابل DW، 0.5 تا 0.9 میلی ‌متر است

• کابل‌ مخابراتی از جمله اجزای حیاتی در صنعت ارتباطات میباشد که در دو نوع اصلی مسی و نوری تولید می‌شود. این کابل‌ها به دو روش هوایی و زمینی مورد استفاده قرار می‌گیرند و هر کدام از آن‌ها دارای ویژگی‌ها و کاربردهای منحصر به فردی هستند. در این مقاله، به بررسی جامع انواع کابل‌های مخابراتی، ویژگی‌ها و کاربردهای هر یک می‌پردازیم.

  انواع کابل‌ های مخابراتی مسی

  کابل‌ های مخابراتی مسی به دلیل قابلیت‌های ویژه‌ای که دارند، در بسیاری از کاربردهای مخابراتی استفاده می‌شوند. انواع مختلفی از این کابل‌ها وجود دارد که به شرح زیر است:

  کابل ژله فیلد خاکی (BFC)

  این نوع کابل‌ها به دلیل داشتن ژله مخصوص، مقاومت بالایی در برابر رطوبت و آب دارند و معمولاً در محیط‌های خاکی استفاده می‌شوند.

  کابل ژله فیلد کانالی (CFC)

  این نوع کابل‌ جزو کابل مخابراتی میباشد و برای استفاده در کانال‌ها طراحی شده‌اند و دارای ژله‌ای هستند که از نفوذ آب و رطوبت جلوگیری می‌کند.

  کابل ایرکور کانالی (CUC)

  کابل‌های ایرکور کانالی با طراحی ویژه خود، مناسب برای استفاده در کانال‌ها و فضاهای محدود هستند.

  کابل هوایی مهاردار (SSC)

  این نوع کابل‌ها دارای مهارهایی هستند که از آسیب دیدن کابل در اثر باد و سایر شرایط جوی جلوگیری می‌کنند.

  کابل هوایی ساده (AC)

  کابل‌های هوایی ساده بدون مهار بوده و معمولاً در شرایط جوی معمولی و بدون خطرات شدید استفاده می‌شوند.

  دوبل هوایی مهاردار (DW)

  این نوع کابل‌ جزو کابل مخابراتی میباشد و به صورت دوبل طراحی شده‌اند و دارای مهارهای مقاوم در برابر شرایط جوی سخت می‌باشند.

  انواع کابل‌های مخابراتی نوری

  کابل‌های نوری با استفاده از فیبر نوری به جای مس، سرعت و ظرفیت بالاتری در انتقال داده‌ها دارند و یکی از انواع کابل مخابراتی میباشد.

  انواع کابل نوری

  کابل نوری ژله فیلد کانالی (OCFC)

  این نوع کابل‌ها برای استفاده در کانال‌ها طراحی شده‌اند و دارای ژله‌ای هستند که از نفوذ آب و رطوبت جلوگیری می‌کند.

  کابل نوری ژله فیلد خاکی (OBFC)

  کابل‌های نوری ژله فیلد خاکی برای محیط‌ های خاکی و زیر زمینی مناسب هستند و مقاومت بالایی در برابر رطوبت دارند.

  کابل نوری مهار دار هوایی (OSSC)

  این نوع کابل‌ های نوری دارای مهارهایی هستند که از آسیب دیدن کابل در اثر شرایط جوی سخت جلوگیری می‌کنند.

• کابل دوبل هوایی مهاردار ( DW )

کابل مخابراتی زمینی

کابل مخابراتی هوایی

کابل فیبر نوری outdoor چه نوع کابلی است؟

کابل فیبر نوری outdoor در دسته کابل هایی قرار میگیرند که در فضای بیرون از ساختمان مورد استفاده قرار می گیرد.

 این کابل‌ها معمولاً در شبکه‌های داخلی و اتصالات محیط داخلی ساختمان‌ها، صنعتی و اداری استفاده می‌شوند. ویژگی‌های کابل فیبر نوری Outdoor عبارت‌اند از:

1. مقاومت در برابر شرایط آب و هوایی:

   • کابل‌های Outdoor دارای روکش ۹۰۰ میکرومتری هستند.

   • مقاومت در برابر رطوبت و اشعه فرابنفش (UV) دارند.

   • برخی از انواع کابل‌های Outdoor حتی در برابر جویده شدن توسط حیوانات و آتش‌سوزی نیز مقاوم‌اند.

2. تنوع انواع کابل‌های Outdoor:

   • کابل خاکی (Burial Cable): برای نصب مستقیم زیر خاک مناسب است.

   • کابل کانالی (Conduit Cable): در داخل کانال‌ها یا فضاهای مشخص نصب می‌شود.

   • کابل هوایی (Aerial Cable): برای نصب در هوا و بالای سطح زمین مناسب است.

کابل فیبر نوری Outdoor ترکیب کابل فیبر نوری فضای باز اساساً مانند کابل فیبر نوری داخلی است، با این تفاوت که بیرون دارای یک لایه زره اضافی است.کابل فیبر نوری فضای باز دارای استحکام کششی بالاتر، لایه محافظ ضخیم تر است و معمولا دارای زره فلزی است.

کابل های فیبر نوری فضای باز عمدتا برای اتصال بین ساختمان ها و بین شبکه های راه دور استفاده می شود. پوشش این دسته از کابل‌ها Loose tube است و بیشتر در بیرون ساختمان‌ها و فضاهای باز بکار می‌روند. درروش Loose-Tube تارهای فیبر نوری در یک تیوب پلاستیکی به نحوی قرار می‌گیرند که آزادانه امکان حرکت داشته باشند. این دسته کابل‌هایی هستند که هم در داخل و هم در خارج ساختمان‌ها مورداستفاده قرار می‌گیرند و برخی از ویژگی‌های هر دو نوع کابل‌های Indoor و Outdoor را دارند.

نمونه هایی از کابل های outdoor

کابل فیبر نوری Outdoor خاکی۱۲-۲۴-۴۸-۷۲ کر

کابل فیبر نوری Outdoor کانالی ۱۲-۲۴-۴۸-۷۲ کر

کابل فیبر نوری Outdoor هوایی دو روکش ۳۶-۴ کر

کابل فیبر نوریOutdoor هوایی تک روکش ۳۶-۴ کر

کابل فیبر نوری In/Out عموماً برای محیط‌های بیرونی که دارای مسیر کابل‌کشی مثل ترانک، طراحی‌شده است. نوع کابل ازنظر مقاومت ما بین کابل‌های فیبر نوری محیط درونی و  محیط بیرونی استروکش pvc ( روکش کابل فیبرنوری)

روکش کابل فیبر نوری می تواند استحکام، بی عیبی، حفاظت کلی کابل های فیبری را فراهم کند. روکش PVC پرکاربردترین روکش است. PVC در محیطی که احتمال آتش سوزی هست می تواند بسیار خطرناک باشد، از آنجایی که دود غلیظ و گاز هیدروژن کلرید آزاد می کند، می تواند برای انسان ها آزار دهنده و موجب خوردگی ابزار الکترونیکی شود. LSZH روکشی است که از ترکیب خاصی ساخته شده است که هنگام دود کمتری تولید می کند و ترکیبی از هالوژن های سمی تولید نمی کند.

روکش lszh (روکش کابل فیبرنوری)

LSZH مخفف کلمات Low Smoke Zero Hologen است .

مواد به کار رفته در روکش lszh   در هنگام آتش سوزی دود کمتری نسبت به پی وی سی (PVC) تولید می کند.

دود ناشی از سوختن LSZH  بر خلاف دود ناشی از  پی وی سی و پلی اتیلن فاقد گاز هالوژن است.

برخی مواد زیست محیطی بر اثر سوختن گازی خطرناک به نام هالوژن تولید میکند هالوژن ماده ایی بسیار سمی است.روکش lszh از موادی ساخته شد ه است که در هنگام سوختن گاز هالوژن تولید نمی کند و این برای محیط زیست و سلامت آن بسیار مناسب است. روکش pvc دارای موادی است که حاوی هالوژن هستند و از این نظر نقطه مقابل روکش lszh  می باشد.

کابل LSZH را می توان کابل حفاظت از محیط زیست نامیدتمام یا بخشی از غلاف کابل LSZH، مواد بازدارنده اشتعال پلی اتیلن تشکیل شده است، بنابراین دارای ویژگی های مقاوم در برابر شعله عالی است.

با این وجود، کابل‌های بدون هالوژن کم دود از مواد پلی اتیلن بدون هالوژن مقاوم در برابر شعله برای تمام یا بخشی از ژاکت بیرونی و مواد تکمیلی ساخته می‌شوند. این باعث می‌شود که نه تنها در برابر آتش مقاوم‌تر باشد، بلکه در هنگام سوختن از گازهای اسیدی هالوژنه نیز آزاد باشد.

استحکام کششی کابل های مقاوم در برابر شعله LSZH بیشتر از سیم ها و کابل های PVC است. در مورد کابل های پی وی سی، استحکام کششی ۱.۰۵ کیلو گیگ فات بر میلی متر مربع است. در حالی که، استحکام کششی کابل های بدون هالوژن کم دود بیشتر از ۱.۲ کیلو گیگ فات بر میلی متر مربع است.

کابل LSZH سازگاری خوبی با آب و هوا دارد، می تواند در دمای -۳۰ درجه سانتیگراد تا ۱۰۵ درجه سانتیگراد مقاومت کند. علاوه بر این، به دلیل سختی، انعطاف پذیری عالی دارد.

کابل های فیبر نوری indoor با روکش فناوری LSZH   ارائه می گردند.

کابل مخابراتی زمینی

کابل مخابراتی هوایی

فیبر نوری اوت دور

کابل های فیبر نوری داخلی عمدتا در محیط های بسته استفاده می شوند. هسته کابل های داخلی از تعداد معینی فیبر تشکیل شده است.با یک آستین پلاستیکی محافظ و یک پوشش پلاستیکی پوشانده شده است. این عمدتا برای انتقال سیگنال نوری به عنوان یک خط ارتباطی استفاده می شود.کابل های فیبر نوری داخلی دارای استحکام کششی کمتری هستند و محافظت کمتری دارند.اما آنها همچنین سبک تر و ارزان تر هستند. این نوع فیبر عمدتاً برای سیم کشی ساختمان ها و برای اتصال تجهیزات شبکه به یکدیگر استفاده می شود.

پوشش درون این کابل‌ها،Tight Buffer است که رشته نخ‌هایی هستند که در سرتاسر کابل به دور آن پیچیده شده‌اند و درمجموع قطری حدود ۹۰۰ میکرومتر را تشکیل می‌دهند که با مستقیم قرار گرفتن روی فیبر، مانع از ایجاد ضربه‌های کوچک به آن می‌شوند.این پوشش موجب منعطف‌تر شدن کابل می‌شود و استفاده از آن را برای کاربردهای متنوع آسان‌تر می‌کند.

سه نوع کابل Tight-Buffer وجود دارد که عبارت‌اند از:

– Breakout: در این کابل‌ها، برای هر فیبر نوری با مکانیزم بافرینگ سخت، یک پوشش جداگانه وجود دارد.
– Mini-Breakout: در این کابل‌ها، یک پوشش واحد کل فیبر نوری را حفاظت می‌کند.
– Zip Cord: که برای ساختن پچ کورد از آن استفاده می‌شود.

نمونه ای از کابل های indoor

کابل فیبر نوری سیمپلکس | Simplex Optical Fiber Cable

کابل فیبر نوری دابلکس | Duplex zipcord Optical Fiber Cable

کابل فیبر نوری ۹۰۰ میکرون | Tight Buffer 900 µm Optical Fiber Cable

کابل فیبر نوری تایت بافر | Tight Buffer Breakout Optical Fiber Cable

جعبه تقسیم چیست؟

جعبه‌ تقسیم برق، وسیله ضروری‌ای است که در تأسیسات الکتریکی بسیار کاربرد دارد از این وسیله برای ایجاد انشعاب‌های الکتریکی در هر سیستم برقی یا به زبان ساده در برق کشی ساختمان استفاده می‌شود. پاسخ کوتاه و جامع به سوال جعبه تقسیم چیست؟ در ادامه انواع جعبه تقسیم برق و کاربرد آن را نیز بررسی می‌کنیم.

 این جعبه‌ها اصطلاحاً به عنوان جعبه برق یا باکس پلاستیکی نیز شناخته می‌شوند. بیشترین کاربرد آن در برق‌کشی ساختمانی یا صنعتی است و از آن به عنوان یک وسیله اصلی در تأسیسات الکتریکی استفاده می‌شود.

استفاده از جعبه‌تقسیم در انواع مختلفی از صنایع و تأسیسات الکتریکی رایج است. از جمله کاربردهای اصلی آن می‌توان به موارد زیر اشاره کرد:

• برق‌کشی ساختمانی: جعبه تقسیم برق ساختمان در سیستم‌های برق‌کشی ساختمانی، جعبه‌تقسیم برای نصب اتصالات الکتریکی و مخفی کردن آن‌ها استفاده می‌شود. این جعبه‌ها امکان ایجاد انشعاب‌های الکتریکی را فراهم می‌کنند و به تنظیم جریان الکتریکی کمک می‌کنند.

  • صنایع مختلف: جعبه‌تقسیم در صنایع مختلفی نظیر نفت و گاز، پتروشیمی، خودروسازی و … استفاده می‌شود. این جعبه‌ها به دلیل قابلیت مقاومت در برابر شرایط محیطی مختلف نظیر گردوغبار، حرارت بالا و رطوبت شدید، مناسب برای این صنایع محسوب می‌شوند.

  • ایمنی: جعبه‌تقسیم به عنوان یک محفظه بسته برای اتصالات الکتریکی عمل می‌کند و در افزایش ایمنی و جلوگیری از اتصالی تأثیرگذار است.

استفاده از جعبه تقسیم به همراه سینی کابل به عنوان راه‌حل مناسبی برای ایجاد انشعاب‌های الکتریکی و حفظ اتصالات در شرایط مختلف محیطی و صنایع مختلف معرفی می‌شود.

انواع جعبه تقسیم برق

جعبه تقسیم برق یک عنصر اساسی در سیستم‌های الکتریکی است که برای محافظت، مدیریت و اتصال اتصالات الکتریکی استفاده می‌شود. این جعبه‌ها در انواع مختلفی طراحی شده‌اند که هر کدام ویژگی‌ها و کاربردهای خاصی دارند. برخی از انواع معمول جعبه تقسیم برق عبارتند از:

• جعبه تقسیم ساده: این جعبه‌ها معمولاً به صورت یک قطعه ساده و بی‌پیچ و مهره طراحی شده‌اند و برای محافظت اتصالات الکتریکی در محیط‌های داخلی استفاده می‌شوند.

• جعبه تقسیم دارای پیچ و مهره: این نوع جعبه‌ها دارای درب قابل باز و بسته شدن با پیچ و مهره هستند که امکان دسترسی به اتصالات الکتریکی را فراهم می‌کنند و در صورت نیاز، اتصالات را از دید دیگران مخفی می‌کنند.

• جعبه تقسیم ضدآب: این جعبه‌ها از جنس‌های مقاوم به آب ساخته شده‌اند و برای استفاده در محیط‌های خارجی یا محیط‌هایی که تمایل به ورود آب به داخل جعبه وجود دارد، طراحی شده‌اند.

• جعبه تقسیم با پنل‌های نوری: این نوع جعبه‌ها دارای پنل‌های نوری هستند که امکان روشن شدن و نمایش وضعیت داخلی جعبه را فراهم می‌کنند و اتصالات الکتریکی را به‌طور سریع و آسان بررسی کرده و مدیریت می‌کنند.

کاربرد جعبه تقسیم برق

جعبه تقسیم‌ برق در دو اندازه یافت می‌شود، جعبه‌های اتصالی که در اندازه‌ ۲ اینچ، ۳ اینچ و عمق ۲ ۱/۲ اینچ وجود دارند، عموماً شامل سه سیم هستند. جعبه‌هایی که در اندازه‌های ۲ اینچ، ۳/۳ اینچ و عمق ۱/۲ اینچ برای پنج سیم یا بیشتر ساخته شده‌اند.

هدف از به کار بردن جعبه تقسیم برق این است که یک محیط امن برای سیم‌های الکتریکی (سیاه)، سفید (خنثی) و سیم‌های اتصال به زمین (سبز یا مسی) ایجاد شود. شما همچنین ممکن است رنگ‌های دیگر سیم‌ها را مشاهده کنید که برای عملکرد ثانویه و برای روشنایی استفاده می‌شوند.

یک رومکس یا سیم بسته شده از پنل اصلی برق (یا زیر پنل) به جعبه تقسیم می‌رود. در جعبه تقسیم، سیم‌ها به سیم اصلی ROMEX متصل می‌شوند و به دیگر جعبه‌های نصب شده توزیع می‌شوند. قطر تمام سیم‌ها باید همانند باشند.

جعبه تقسیم برق به عنوان محلی برای ملاقات جمعی سیم‌ های برق است، جایی که قبل از حرکت به آن متصل می‌شوند. تمام جعبه‌های تقسیم باید پوشش داده شده، به درستی نصب شوند و مطابق با کدهای ساختمان قابل اجرا باشند.

این پوشش از سیم‌ها در برابر خاک و گرد و غبار و رطوبت داخل جعبه محافظت می‌کند. جعبه تقسیم الکتریکی می‌تواند از هر دو جنس فلز یا پلاستیک ساخته شود و با نام‌های مختلف نامیده می‌شود. این به این دلیل است که آن‌ها در اشکال و اندازه‌های مختلف وجود دارند که برای مقاصد مختلف استفاده می‌شوند.

جعبه تقسیم برق یا باکس تقسیم می‌تواند به سادگی برای حفاظت از اتصال سیم‌های چند منظوره استفاده شود و یک صفحه‌ صاف آن را پوشش دهد. جعبه‌های برق مانند یک در، برای خروجی‌ها یا سوئیچ‌های دیواری استفاده می‌شود. جعبه‌های دیگر برای آویزان کردن وسایل سقف و سایر موارد استفاده می‌شوند.

امروزه سیم‌کشی برق و مخابرات در پروژه‌های صنعتی و غیر صنعتی از اهمیت بسیار زیادی برخوردار است و باید توجه ویژه‌ای به آن‌ها داشت. یکی از مهم‌ترین نکات در سیم‌کشی برق محافظت از سیم‌ها در برابر عوامل مختلفی همچون ضربه، فشار، رطوبت، گردوغبار و … است و به همین دلیل می‌توان از ابزارهای مختلفی استفاده کرد. یکی از کاربردی‌ترین تجهیزات محافظتی سیم‌ها و کابل‌ها، لوله‌های فلکسیبل هستند که امروزه بسیار مورد توجه قرار گرفته‌اند و از ویژگی‌ها و قابلیت‌های منحصربه‌فردی برخوردارند. البته این لوله‌ها علاوه بر محافظت از سیم برق می‌توانند در سیستم‌های تهویه و … نیز به کار بروند. حالابه بررسی لوله فلکسیبل، انواع آن و مزایایی که دارند پرداخته خواهد شد.

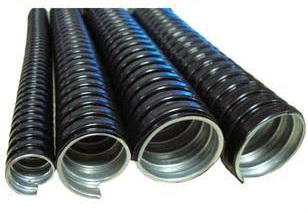

لوله فلکسیبل چیست؟

لوله‌های فلکسیبل (flexible) در اصل به نوعی از لوله‌ها گفته می‌شوند که به واسطه طراحی و ساختار ویژه‌ای که دارند از انعطاف‌پذیری بالایی برخوردار بوده و وزن کمی دارند. این لوله‌ها می‌توانند به عنوان لوله برق و یک روکش محافظتی عالی برای انواع سیم‌ها و کابل‌ها استفاده شوند هرچند که در ابعاد بزرگ هم می‌توانند در سیستم‌های تهویه‌ای و… به کار بروند. لوله‌های flexible را با نام‌های دیگری همچون لوله خرطومی فلزی نیز می‌شناسند.

انواع لوله‌های فلکسیبل

لوله‌های فلکسیبل همانند انواع لوله‌های دیگر می‌توانند بر اساس فاکتورها و پارامترهای مختلفی دسته‌بندی شوند اما به صورت کلی به دو دسته اصلی لوله‌های فلکسیبل روکش‌دار و لوله‌های فلکسیبل بدون روکش تقسیم می‌شوند.

·         لوله‌های روکش‌دار از روکش پلاستیکی PVC برخوردار بوده و می‌توانند کاربردهای متعددی همچون نصب دوربین‌های مداربسته داشته باشند. این لوله‌ها در برابر رطوبت و خوردگی مقاومت بالایی دارند و می‌توانند برای سیم‌کشی‌های توکار و زیرزمین به کار بروند.

·         لوله‌های بدون روکش نیز نوعی لوله معمولی هستند که در مقایسه با لوله‌های روکش‌دار مقاومت کمتری در برابر رطوبت و … دارند و معمولاً برای محیط‌های داخلی استفاده می‌شوند.

لوله‌های فلکسیبل از نظر جنس نیز می‌توانند انواع مختلفی داشته باشند و رایج‌ترین آن‌ها شامل لوله‌های پلاستیکی، لوله‌های فلزی و گالوانیزه، لوله‌های آلومینیومی و … هستند. از نظر سایز و اندازه نیز این لوله‌ها همانندانواع لوله واتصالات upvc و … می‌توانند تنوع بالایی داشته باشند و در سایزهای استاندارد 11، 13، 16، 21، 25، 29، 36، 42، 48 میلی‌متر موجود باشند.

مزایا و معایب لوله‌های فلکسیبل

لوله فلکسیبل همانند انواع لوله‌های دیگر می‌تواند مزیت‌ها و معایب خاص خود را داشته باشند. از جمله مهم‌ترین مزیت‌های این لوله‌ها می‌توان به موارد زیر اشاره داشت:

·         این لوله‌ها از نرمی و انعطاف‌پذیری بالایی برخوردار هستند و به راحتی تغییر شکل می‌دهند.

·         این لوله‌ها از وزن کمی برخوردار بوده و می‌توانند در برابر ارتعاشات مقاومت بالایی داشته باشند.

·         در برابر عواملی مختلفی همچون رطوبت، خوردگی، زنگ‌زدگی، مواد اسیدی و قلیایی و … مقاومت بالایی دارند.

·         این لوله‌ها از طول عمر بالایی برخوردارند

·         نصب و اجرای این لوله‌ها کار بسیار راحتی است.

·         بسیاری از لوله‌های فلکسیبل مانند لوله‌های شیاردار نسوز می‌توانند مقاومت دمایی بسیار زیادی (از 30- تا 150+ درجه سانتی گراد) داشته باشند.

·         این لوله‌ها از نظر طرح، رنگ، جنس، سایز و ابعاد، ضخامت و … تنوع بالایی دارند.

این لوله‌ها در کنار تمامی مزیت‌هایی که دارند می‌توانند ایرادات و معایبی جزئی نیز داشته باشند که مهم‌ترین آن‌ها نیاز به نگه‌دارنده برای داشتن ثبات، مقاومت پایین در برابر آتش خصوصاً در لوله‌های پلاستیکی و … هستند. در مقاله دیگری از سایت وینوپلاستیک با عنوان شیر فشار شکن به بررسی و معرفی شیرهای فشارشکن، کاربردها و مزیت‌های آن‌ها پرداخته شده است.

کاربردهای لوله فلکسیبل

با توجه به آنکه لوله‌های فلکسیبل انواع مختلفی دارند می‌توانند کاربردهای متفاوتی نیز داشته باشند. از مهم‌ترین کاربردهای این لوله‌ها می‌توان به موارد زیر اشاره داشت:

·         استفاده در سیستم‌های دمنده و مکنده در تهویه مطبوع

·         استفاده در صنایع چوب برای جمع‌آوری غبار و ذرات چوب

·         استفاده در آزمایشگاه‌ها، بیمارستان‌ها و …

·         استفاده برای انتقال مواد

·         استفاده در صنعت لوازم‌خانگی

·         استفاده در سیستم‌های گرمایشی و سرمایشی

·         استفاده در سیستم‌های سیم‌کشی برق و مخابرات و …

کاربردهای لوله فلکسیبل

با توجه به آنکه لوله‌های فلکسیبل انواع مختلفی دارند می‌توانند کاربردهای متفاوتی نیز داشته باشند. از مهم‌ترین کاربردهای این لوله‌ها می‌توان به موارد زیر اشاره داشت:

• استفاده در سیستم‌های دمنده و مکنده در تهویه مطبوع

• استفاده در صنایع چوب برای جمع‌آوری غبار و ذرات چوب

• استفاده در آزمایشگاه‌ها، بیمارستان‌ها و …

• استفاده برای انتقال مواد

• استفاده در صنعت لوازم‌خانگی

• استفاده در سیستم‌های گرمایشی و سرمایشی

• استفاده در سیستم‌های سیم‌کشی برق و مخابرات و …

لوله گالوانیزه برق، لوله‌هایی با ماهیت بدنه فولادی است که برای هدایت کابل‌ها و سیم‌ها در مسیر سیم‌کشی و محافظت از آنها در برابر پاره شدن، نوسانات برقی و کاهش خسارات ناشی از اتصال است. این لوله‌ها از نورد ورق سیاه تولید شده و گالوانیزه می‌شوند. در نتیجه مقاومت بالایی در برابر خوردگی، زنگ‌زدگی و شکستن دارند و در هر شرایطی از کابل‌ها محافظت می‌کنند.

چرا از لوله فولادی برق گالوانیزه استفاده می‌کنیم؟

پیاده‌سازی و هدایت اصولی در کابل‌کشی از حساسیت بالایی برخوردار است. چون احتمال آسیب دیدگی کابل‌ها بسیار است. از آنجا که کابل‌ها حاوی جریان و نویز الکتریکی هستند، کوچکترین خراش به بدنه کابل موجب تغییر در استانداردهای آن و بروز خطراتی مثل اتصال جریان برق، آسیب به سیستم کابل‌کشی و دستگاه‌های متصل، انفجار، آتش‌سوزی و خسارت به کارفرما خواهد بود. این کابل‎ها در صورت آسیب و یا تخریب بسیار خطر آفرین‌اند. در نتیجه وجود یک پوشش کاملا مقاوم و ایده‌آل بسیار ضروری است.

لوله گالوانیزه یک انتخاب ایده‌آل برای کابل‌کشی محسوب می‌شود. این لوله‌ها در برابر فشارهای مکانیکی و تنش‌های محیطی بسیار مقاومند و از کابل‌ها در هر شرایطی محافظت می‌کنند.

مهم ترین ویژگی‌های لوله گالوانیزه برق:

• پوشش گالوانیزه دارند.

• لوله گالوانیزه مقاومت بالایی در برابر خوردگی دارند.

• طول عمر بالایی دارد.

• در برابر رطوبت مقاوم است

• مقاومت لوله گالوانیزه برق در برابر ضرفه و فشار بسیار بالا است.

• محافظت از کابل‌ها در مسیرها و مکان‌‌های سخت.

• لوله برق گالوانیزه در برابر حرارت مقاوم است و از کابل‌ها در برابر آتش‌سوزی و حرارت محافظت می‌کند.

• اتصال به یکدیگر با رزوه.

• درپوش انتهایی برای محافظت از رزوه‌ها در حین حمل و جابجایی.

• از نظر سایزبندی هم به صورت PG و هم به صوت اینچی در بازار موجود است.

• اندازه‌ها از 2/1 اینچ تا 6 اینچ. و از 5 و PG48 در بازار تجهیزات برقی موجود است.

• تنوع آن دست کارفرما را برای انتخاب بهترین لوله گالوانیزه برق باز می‌گذارد.

• مطابق با استاندارد ایمنی  UL6

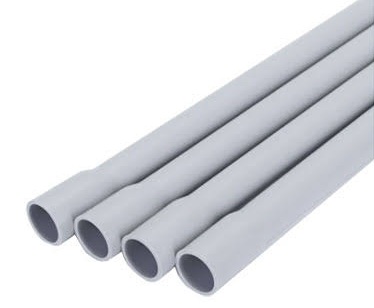

انواع لوله‌های برق بر مبنای متریال بدنه

1. لوله PVC: از پلاستیک فشرده ساخته می‌شود، وزن کمی دارد و در برابر رطوبت و زنگ‌زدگی مقاوم است. بیشتر در سیم‌کشی داخلی و توکار ساختمان‌ها به کار می‌رود، اما تحمل حرارت و ضربه بالایی ندارد و برای محیط‌های سخت پیشنهاد نمی‌شود. به همین دلیل ارزان است.

2. لوله پلی‌اتیلن (PE): انعطاف‌پذیر و مقاوم در برابر مواد شیمیایی است و برای نصب در زمین یا محیط‌های مرطوب مناسب می‌باشد. این لوله سبک است و قیمت کمی دارد، اما در دماهای بالا تغییر شکل می‌دهد.

3. لوله فلزی گالوانیزه: از فولاد با پوشش روی ساخته می‌شود و مقاومت بالایی در برابر ضربه و خوردگی دارد. در پروژه‌های صنعتی و محیط‌های باز استفاده می‌شود اما وزن و هزینه نصب بالاتری دارد.

4. لوله فولادی سیاه (بدون پوشش): از فولاد خام تولید می‌شود و استحکام بالایی دارد، اما در تماس با رطوبت زنگ می‌زند. چون قیمت ارزان‌تری نسبت به لوله گالوانیزه دارد، برای کارفرما جذاب به‌نظر می‌رسد، اما طول عمر بالایی دارد. برای محیط‌های خشک و کارگاه‌های سرپوشیده به کار می‌رود.

5. لوله فایبرگلاس (GRP): ترکیبی از الیاف شیشه و رزین است که در برابر مواد شیمیایی و زنگ‌زدگی بسیار مقاوم می‌باشد. در صنایع نفت، گاز و محیط‌های خاص استفاده می‌شود اما در مقابل عمر نسبتا کوتاه، قیمت آن نسبتا بالا است.

انواع لوله‌ گالوانیزه برق:

لوله‌های برق بر مبنای فاکتورهای متعدد، انواع مختلفی دارند.

انواع لوله گالوانیزه برق از نظر نوع ساخت

·         لوله برق درزدار

این لوله‌ها از نورد ورق‌های فولادی تولید می‌شوند. دو لبه ورق‌ها در محل رسیدن به یکدیگر، به هم جوش میخورند و درز جوش خورده مجدد با مواد گالوانیزه پوشانده می‌شود. بیشترین مصرف لوله برق در سیستم‌های کابل‌کشی از این نوع است.

·         لوله برق ضد انفجار یا مانیسمان

این لوله‌ها از خالی کردن شمش‌های فولادی تولید و سپس گالوانیزه می‌شوند. هیچ درزی روی بدنی این لوله‌ها وجود ندارد. در نتیجه مقاومت بیشتری در برابر فشارهای ناشی از انفجار از خود نشان می‌دهند.

انواع لوله گالوانیزه برق از نظر سایز

سایز لوله برق را بر مبنای قطر لوله می‌سنجند. این لوله‌ها از نظر سایز به دو گروه تقسیم می‌شوند.

·         لوله‌های برق PG

این لوله‌ها از ورق فولادی با ضخامت 1 الی 1.2 میلی‌متر تولید می‌شوند. البته کارهای درجه دوم با ضخانت 0.9 و 0.6 نیز در بازار موجودند. با طول 3 متر عرضه می‌شوند و قطر آنها نهایتا ( با توجه به سایز) تا 60 میلی‎متر است.

انواع سایزهای لوله PG بدین شرح است: PG11-·

این لوله‌ها از ورق فولادی با ضخامت 1 الی 1.2 میلی‌متر تولید می‌شوند. البته کارهای درجه دوم با ضخانت 0.9 و 0.6 نیز در بازار موجودند. با طول 3 متر عرضه می‌شوند و قطر آنها نهایتا ( با توجه به سایز) تا 60 میلی‎متر است.

انواع سایزهای لوله PG بدین شرح است: PG11- PG13.5– PG16– PG21– PG29- PG36_ PG48 PG29- PG36_ PG48

.

تولید لوله گالوانیزه برق ، انواع روش های تولید:

·         لوله برق گالوانیزه گرم عمقی داغ

پس از تولید لوله برق ، وارد پروسه آماده سازی گالوانیزاسیون (شستشو و چربی زدایی) وارد وان مذاب روی با گرمای حدود ۴۵۰ درجه سانتیگراد (۸۴۲ درجه فارنهایت) شده و در داخل مذاب غوطه‌ور می‌گردد. در نتیجه تمام سطح خارجی و داخلی آن با مذاب فلز روی پوشیده می‌شود. سپس لوله‌ها را از وان مذاب خارج می‌کنند تا خشک شود. در حین خشک شدن ممکن است مقداری از مایع مذاب روی سطح داخلی یا خارجی لوله جاری شود و اصطلاحا شره کند. پس از آنکه لوله به طور کامل خشک شد، طی عملیات آخال گیری، سطح خارجی و داخلی لوله را صاف می کنند و برجستگی‌های ناشی از شره شدن را می‌زدایند.

لوله‌های برقی گالوانیزه عمقی داغ وزن بیشتری نسبت به سایر لوله‌های هم‌سایز خود با گالوانیزاسینون متفاوت دارند. چون تمام سطح داخلی و خارجی آن از فلز روی پوشیده می‌شود و ضخامت این پوشش هم نسبت به سایر لوله‌های گالوانیزه (گرم سبک و فابریک) بیشتر است. با توجه به ضخامت گالوانیزه لوله ( بین 70 الی 90 میکرون)وزن لوله فولادی برق گالوانیزه گرم عمقی داغ متغیر است.

·         لوله گالوانیزه گرم سبک

لوله‌های گالوانیزه گرم سبک، محصول انحصاری شرکت پتروگرایش می‌باشد و در حال حاضر با برند تجاری PGCO در بازار عرضه می‌گردد. این لوله‌ها از نورد ورق گالوانیزه با ضخامت 1 الی 1.2 میلی‌متر تولید می‌شود. دو طرف ورق گالوانیزه است و ضخامت پوشش گالوانیزه 12 الی 18 میکرون می‌باشد. با توجه به ضخامت پوشش گالوانیزه برای استفاده در مناطقی که در معرض رطوبت مستقیم نیست، کاملا مناسب است. توجه داشته باشید این لوله‌های برقی نسبت به نوع عمقی داغ (لوله گالوانیزه گرم عمقی داغ) مقرون به صرفه‌تر است و مقاومت بیشتری نسبت به نوع گالوانیزه سرد دارد.

·         لوله گالوانیزه برق فابریک

این لوله‌ها نیز از نورد ورق گالوانیزه با ضخامت 0.8 الی 0.9 میلی‌متر تولید می‌شوند. به همین خاطر مقاومت کمتری نسبت به لوله‌های گالوانیزه گرم سبک دارند. دو طرف ورق گالوانیزه است. در نتیجه تمام سطح داخلی و بیرونی لوله گالوانیزه است.

·         لوله برق گالوانیزه سرد

لوله فولادی برق گالوانیزه سرد نوعی لوله گالوانیزه است که در جهان کمتر مورد توجه قرار می‌گیرد. اما در ایران جزو لوله‌های گالوانیزه محبوب تلقی می‌گردد. در این روش گالوانیزاسیون با استفاده از روش الکترولیز یا جریان برق ، سطح خارجی لوله‌ها را با محلول الکترولیت روی می‌پوشانند. برخی از تولید کننده‌ها نیز با استفاده از اسپری حاوی روی مایع، پوشش گالوانیزه را بر سطح لوله اسپری می‌کنند. در این نوع از گالوانیزاسیون، سطح داخلی لوله گالوانیزه نمی‌شود و مجاورت رطوبت مستعد خوردگی خواهد بود.
پوشش گالوانیزه لوله‌های برق گالوانیزه سرد بین 5 الی 8 میکرون است. ضخامت ورق لوله گالوانیزه سرد برق درجه یک 0.9 میل و درجه دو 0.6 میلی‌متر است. در نتیجه وزن تقریبی آن نسب به سایر لوله‌های گالوانیزه برق، کمتر است. از آنجا که داخل این لوله‌ها گالوانیزه نیست، استفاده از آن در مناطق مرطوب خیلی توصیه نمی‌شود.

·         انواع لوله برق فلزی بر اساس ضخامت

به طور کل لوله‌های برق بر مبنای ضخلامت بدنه و ضخامت پوشش به دو گروه کلی طبقه‌بندی می‌گردند:

1. لوله گالوانیزه سبک برقی

2.

سنجش سنگین یا سبک بودن لوله‌های برق، علاوه بر ضخامت فولاد بدنه به نوع گالوانیزاسیون آنها نیز بستگی دارد. به عنوان مثال، ضخامت لوله کاندوئیت الکتریکی 4 اینچ کمتر از 3 میل نخواهد بود و این لوله در گروه لوله گالوانیزه سرد قرار می‌گیرد. اما لوله کاندوئیت 2 اینچ با ضخامت 2.5 میل جزو این گروه نیست. در مقابل لوله گالوانیزه عمقی داغ pg21 در گروه لوله برق گالوانیزه سنگین قرار دارد. اما لوله pg21 گرم سبک یا فابریک به علت روی بری کمتر در گروه لوله برق سبک قرار دارند.

نکته: لوله گالوانیزه سرد برق نسبت به سایر لوله فلزی برق کشی گالوانیزه، ضخامت روی‌بری و ضخامت بدنه کمتری دارد.

کاندوئیت برق چیست؟

کاندوئیت برق، نوعی لوله برق فولادی گالوانیزه است که از لحاظ مشخصات فنی با لوله برق PG متفاوت است. برخی از افراد تصور می‌کنند که لوله کاندوئیت، همان لوله برق است. اما این تصور کاملا اشتباه است. لوله کاندوئیت برق و لوله برق PG دو گروه متفاوتی از لوله برق گالوانیزه هستند که با توجه به نیاز پروژه و کابل کشی می‌توانید یکی از آنها را انتخاب نمایید.

لوله برق PG با لوله برق کاندوئیت فلزی چه فرقی دارد؟

این دو گروه لوله برق از نظر ویژگی ساختاری با هم متفاوتند. اما بسیاری از افراد در بازار فروش لوله برق، این دو محصول را یکی می‌دانند.

کاندوئیت‌ها لوله‌های فولادی با ضخامت 2 میلی‌متر هستند که در طول 6 متر برش خورده و رزوه می‌شوند. اما لوله‌های PG از نورد ورق فولادی با ضخامت 0.6 الی 1.5 میلی‌متر تولید شده و در طول 3 متر برش خورده و رزوه می‌شوند. سایز لوله‌های کاندوئیت بر مبنای اینچ معرفی می‌شوند اما لوله‌های PG با فرمت PG سایزبندی می‌شوند.

لوله‌های PG نهایتا تاقطر 60 میلی‌متر (PG48 ) تولید می‌شوند ولی کاندوئیت‌ها در قطرهای بالاتر تولید می‌شوند. همچنین استاندارد تولید، استاندارد رزوه و گام رزوه‌های این دو گروه لوله با هم متفاوتند.

مزایای استفاده از لوله‌های فولادی برق نسبت به سایر روش‌های کابل کشی

• لوله گالوانیزه برق محافظ بسیار خوبی برای کابل‌ها در برابر ضربه، رطوبت و بخارات شیمیایی محسوب می‌شود.

• از کابل‌هایی که مقادیر مختلف جریان الکتریکی را حمل می‌کنند محافظت کرده و جریان الکتریکی آنها را کنترل و از بروز اتصالات برقی تا حدی جلوگیری می‌کند.

• لوله گالوانیزه برق از آسیب تصادفی به عایق جلوگیری می‌کند.

• با توجه به قطر و سایز لوله می‌توان تعداد کابل و قطر کابل‌ها را تعیین کرد.

• مدیریت کابل‌ها بسیار راحت است. از آنجا که لوله‌های برقی به واسطه رزوه به یکدیگر متصل می‌شوند، چنانچه در هر قسمت از مسیر عبور، کابلی آسیب ببیند، فقط همان قسمت را باز کرده و کابل را تعمیر یا تعویض می‌کنند و نیازی به باز کردن کل سیستم کابل‌کشی نیست.

• ممکن است لوله گذاری برق ساختمان  ها در معرض تغییرات مکرر قرار بگیرند. تغییرات مکرر کابل‌کشی از طریق استفاده از لوله گالوانیزه برق ساده‌تر و ایمن‌تر می‌شود.

• مقاومت این لوله‌ها نسبت به رطوبت، فشار و تنش‌های مکانیکی، بسیار بالاست. از این رو در محیط‌های سخت قابل نصب است و از کابل‌ها محافظت می‌کند. مثل محیط‌های زیرزمینی، تونل، کف زمین، پارکینگ‌ها و ….

• لوله گالوانیزه برق برای محافظت از مدارهای حساس در برابر تداخل الکترو مغناطیسی انتخاب ایده‌آلی است. همچنین از انتشار چنین تداخلی از کابل‌های برق محصور جلوگیری کند.

• این لوله‎‌ها در برابر حرارت مقاومند و گرمای آتش موجب تغییر شکل در آنها نمی‌شود. همچنین چون مانع ورود اکسیژن به فضای داخلی لوله می‌شوند، چنانچه سیمی بر اثر اتصالات ناشی از جریان برق، آتش بگیرد، بلافاصله خاموش شده و امکان آتش‌سوزی را از بین می‌برد.

• هنگامی که لوله گالوانیزه برق با اتصالات آب‎ندی مناسب نصب می‌شود، اجازه عبور گازها و بخارات قابل اشتعال را به فضای داخلی لوله نمی‌دهد. در نتیجه از خطر آتش‌سوزی و انفجار در مناطقی که مواد فرار را جابجا می‌کنند جلوگیری می‌کند.

• طول عمر این لوله‌ها بسیار بالاست و سالها از پروژه کابل‌کشی شما محافظت می‌کند. در نتیجه هزینه تعمیرات بسیار کم و ناچیز خواهد بود.

• لوله‌های گالوانیزه برق قابلیت خم پذیری دارد. این امر به ویژه هنگام دنبال کردن مسیرهای نامنظم یا منحنی سودمند است.

اصلی ترین معایب استفاده از لوله‌های برق گالوانیزه:

• هزینه خرید لوله‌ گالوانیزه برق نسبت به سایر لوله‌های برقی بیشتر است.

• داشتن بیش از 360 درجه خمیدگی در لوله گالوانیزه برق غیر ممکن است. بنابراین باید اتصالات خروجی ویژه‌ای برای نصب کابل‌ها بدون آسیب در چنین مسیرهایی ارائه شود.

• با توجه به قطر لوله، محدودیت تعداد و قطر کابل‌های عبوری وجود دارد. که در این صورت از ابزارهای مشابه (مثل سینی کابل ) استفاده می‌شود.

11 کاربرد مهم لوله گالوانیزه برق:

1. ساختمان‌های مسکونی و تجاری

2. مجتمع‌های اداری

3. پاساژها و مراکز خرید

4. پارکینگ‌های طبقاتی

5. کابل‌کشی در فضای زیر زمینی مثل مترو و تونل

6. کابل‌کشی آسانسور

7. کارگاه‌ها و کارخانجات مختلف

8. سوله‌های صنعتی

9. پروژه‌های پتروشیمی (نفت و گاز)

10. نصب دوربین‌های مداربسته

11. سیستم‌های امنیتی و دزدگیرها

بهترین لوله برای برق کشی ساختمان چیست؟

بهترین لوله برای برق کشی، لوله‌های برق گالوانیزه (PG یا کاندوئیت) است.

• مقاومت بالا: این لوله‌ها از ورق فولادی با پوشش گالوانیزه تولید شده‌اند و مقاومت بسیار بالایی در برابر خوردگی، تنش‌های مکانیکی و آسیب‌های محیطی دارند. از این رو در سخت‌ترین شرایط هم از کابل‌ها و پروژه برق‌رسانی محافظت می‌کنند.

• مقاومت در برابر خوردگی: پوشش گالوانیزه لوله‌ها را در برابر رطوبت، زنگ‌زدگی و عوامل محیطی محافظت می‌کند، بنابراین برای استفاده در محیط‌های مرطوب یا خورنده بسیار مناسب هستند.

• انعطاف‌پذیری در کاربرد: این لوله‌ها در انواع سایزها و برای محیط‌های مختلف مانند فضاهای صنعتی، تجاری و مسکونی تولید می‌شوند و به راحتی در پروژه‌های مختلف قابل استفاده هستند.

• استحکام و ایمنی: با توجه به مقاومت بالای فولاد در برابر ضربه و حرارت، در صورت بروز حوادث تخریبی مثل زلزله، آتش‌سوزی و …. این لوله‌ها تا جای ممکن در جای خود باقی می‌مانند و بدون شکستگی از قطع شدن و پارگی کابل‌ها، جلوگیری می‌نمایند. همچنین مانع از ایجاد خطرات ناشی از اتصال برق و آتش‌گرفتن کابل‌ها می‌گردند.

• طول عمر بالا: به دلیل مقاومت بالا در برابر آسیب‌های فیزیکی و شیمیایی، این لوله‌ها دوام بیشتری نسبت به انواع دیگر دارند.

• ظاهر مناسب: سطح صاف و صیقلی این لوله‌ها نصب و عبور کابل‌ها را آسان‌تر کرده و باعث ظاهر مرتب سیستم برق‌کشی می‌شود.

استانداردهای ضروری لوله برق ساختمان کدام است

استانداردهای مرتبط با لوله برق ساختمان که در پروژه‌ها مورد استفاده قرار می‌گیرند، شامل موارد زیر است:

1.     استاندارد ملی ایران (ISIRI):

o    ISIRI 3765: برای لوله های برق پی وی سی و پلاستیکی در تأسیسات برق.

o    ISIRI 3389: برای لوله‌های فولادی گالوانیزه مورد استفاده در برق‌کشی.

2.     استاندارد بین‌المللی:

o    IEC 61386: استاندارد مربوط به سیستم‌های لوله‌گذاری برق، شامل مشخصات فنی، آزمایش‌ها و الزامات عملکردی.

o    BS 4568-1: استاندارد بریتانیا برای لوله‌های فولادی گالوانیزه واتصالات لوله برق

o    BS EN 61386: استاندارد اروپایی برای لوله‌های مورد استفاده در سیستم‌های برق‌کشی.
استاندارد آبکاری و ضخامت پوشش نیز طبق استاندارد بین‌المللی ASTM A123 اجرا می‌گردد.

 لوله های صنعتی برق چیست؟ آیا تفاوتی با لوله برق گالوانیزه PG یا کاندوئیت دارند؟

لوله برق صنعتی، در واقع همان لوله‌های برق فولادی گالوانیزه است که به علت استحکام و مقاومت بالا در برابر خوردگی، تنش‌های مکانیکی و محیطی در محیط‌های صنعتی و نیمه سنگینی استفاده می‌شوند. لوله‌های صنعتی برق معمولا در دسته‌بندی کاندوئیت‌های فولادی سنگین مانند RGS (Rigid Galvanized Steel) یا IMC (Intermediate Metal Conduit) و لوله برق ضد انفجار قرار می‌گیرند. کاندوئیت‌های صنعتی معمولا از نوع لوله کاندوئیت گالوانیزه گرم هستند. این لوله‌ها نسبت به لوله‌های برق PG، ضخامت دیواره بیشتر، مقاومت کششی و فشاری بالاتر و ابعاد داخلی بزرگ‌تری دارند؛ به همین دلیل کابل‌های چند رشته‌ای یا کابل‌های با سطح مقطع بزرگ به راحتی از داخل آنها عبور داده می‌شود.
در مقابل، لوله‌های برق PG بیشتر در تاسیسات ساختمانی، پروژه‌های مسکونی یا نیمه‌صنعتی کاربرد دارند. این لوله‌ها به‌صورت گالوانیزه سرد یا گرم، با دنده‌های رزوه‌شده طبق استاندارد آلمان (Panzer-Gewinde) تولید می‌شوند و بیشتر برای مدارهای سبک، مسیرهای کوتاه و شرایط معمولی طراحی شده‌اند.

لوله گالوانیزه ضد انفجار برق چیست؟

این گروه از لوله‌های برق، در واقع لوله گالوانیزه برقی بدون درز یا مانیسمان است که مستقیما از شکمش فولادی تولید شده و سپس تحت فریند گالوانیزاسیون گرم (آبکاری) قرار می‌گیرند. لوله گالوانیزه ضد انفجار برق مانیسمان در گروه لوله فولادی گالوانیزه عمقی داغ قرار می‌گیرند و به علت نداشتن هیچ درزی در طول بدنه خود، قابلیت تحمل فشار داخلی بسیار بالا را دارند و در صورت بروز انفجار ناشی ار اتصال جریان برق، لوله نمی‌ترکد. از این گروه لوله فولادی گالوانیزه برق برای پروژه‌های صنعتی سخت و با حساسیت بالا استفاده می‌کنند.
لوله فلزی برق ضد انفجار، در جزو لوله‌های پی جی هستند و نه در گروه کاندوئیت‌ها قرار دارند. اما می‌توان از آنها به عنوان لوله برق صنعتی نام برد.

لوله خرطومی یکی از شناخته شده‌ترین تجهیزات حوزه برق‌کشی ساختمان و یکی از انواع پرفرو ش لوله برق است. از انواع مختلف لوله خرطومی علاوه بر انتقال سیم وکابل بر ق ، می‌توانید برای سیستم تهویه و انتقال سیالات خورنده با فشار کم نیز استفاده کنید. در حال حاضر مدل‌های مختلفی از لوله خرطومی تولید می‌شوند. ویژگی متفاوت لوله‌های خرطومی به واسطه نوع مواد اولیه غیر یکسان آن‌ها شکل می‌گیرد. برای خرید لوله خرطومی مناسب باید با انواع این تجهیز، ویژگی‌ها و کاربردهای آن‌ها آشنا باشید. بر همین اساس در ادامه مطلب به بررسی جزئیات بیشتری از انواع لوله خرطومی می‌پردازیم.

لوله خرطومی چیست؟

لوله خرطومی یکی از رایج‌ترین لوله‌های قابل استفاده در صنعت برق‌کشی ساختمان و سازه‌های مختلف است. استفاده از لوله خرطومی به واسطه نصب آسان، قیمت مقرون به صرفه و انعطاف‌پذیری مناسب آن بسیار رایج شده است. البته نمونه‌های معمولی لوله خرطومی انعطاف‌پذیری چندان زیادی ندارند، ولی برخی دیگر از انواع این تجهیز از انعطاف‌پذیری ویژه‌ای برخوردار هستند. به طور کلی لوله‌های خرطومی را از طریق ظاهر پیچ خورده آن‌ها می‌شناسیم. اغلب مردم تصور می‌کنند، لوله خرطومی فقط برای عبور سیم و کابل برق کاربرد دارد. در حالی که برخی از مدل‌های لوله خرطومی برای انتقال سیالات خورنده با فشار کم و همچنین نصب در سیستم‌های تهویه قابل استفاده هستند.

ویژگی‌‌های لوله خرطومی

انواع لوله خرطومی به لوله‌های ساده‌ای که جنس پلاستیکی و خشک دارند، محدود نیستند. به همین علت می‌توانیم ویژگی‌های گسترده‌ای را به انواع لوله خرطومی نسبت دهیم. از جمله مهم‌ترین ویژگی‌های لوله خرطومی عبارتند از:

• قیمت مقرون به صرفه

• نصب آسان

• نصب به صورت روکار و توکار

• تنوع گسترده

• وزن سبک

• انعطاف‌پذیری مناسب

• قابل تولید در مدل‌های نسوز

• دارای مدل‌های روکش دار و بدون روکش

• تولید در مدل‌های پلاستیکی و فلزی

بنا به نکات نامبرده، لوله‌های خرطومی یکی از بهترین تجهیزات برای انتقال سیم و کابل برق هستند. البته همانطور که گفتیم انتقال سیم و کابل برق تنها کاربرد لوله خرطومی نیست.انواع لوله خرطومی

انواع لوله خرطومی شامل مدل‌های پلاستیکی خشک و شکننده نیستند. بلکه امروزه انواع مختلفی از لوله خرطومی با ویژگی‌ها و قابلیت‌های کارآمدتر هم تولید می‌شوند. در ادامه مطلب انواع لوله خرطومی را بررسی می‌کنیم:

1_ لوله خرطومی معمولی

لوله خرطومی معمولی ساده‌ترین نوع این تجهیز است. برای تولید لوله خرطومی معمولی از پلی آمید استفاده می‌شود. به همین علت انعطاف‌پذیری چندان زیادی نداشته، خشک و شکننده است. لوله خرطومی معمولی نسبت به حرارت بالا مقاوم نبوده و نسوز نیست. به طور کلی لوله خرطومی معمولی برای انتقال سیم و کابل برق در ساختمان‌ها کاربرد دارد. البته در صورتی که به انعطاف‌پذیری بالای لوله خرطومی نیاز داشته باشید، مدل‌های معمولی انتخاب مناسبی نیستند.

2_ لوله خرطومی نسوز (PVC)

نمونه کارآمدتر لوله‌های خرطومی، نوع پی وی سی و نسوز است. برای تولید این تجهیز از پی وی سی استفاده می‌شود. بر همین اساس خشک و شکننده نیست، در مقابل حرارت مقاومت بالایی دارد و از انعطاف‌پذیری مناسبی برخوردار است. از لوله خرطومی پی وی سی در حوزه‌های مختلفی مانند برق ساختمان، کشاورزی، سیستم‌های تهویه و… استفاده می‌شود.

3_ لوله خرطومی پلی اورتان

اغلب مردم با لوله خرطومی پلی اورتان آشنا نیستند. این محصول وزن سبکی داشته، انعطاف‌پذیر است و مقاومت فیزیکی مناسبی هم دارد. لوله خرطومی پلی اورتان برای جمع آوری آب، کاغذ و گرد و غبار مناسب است. کارواش، بیمارستان، هتل و… حوزه‌های استفاده از لوله خرطومی پلی اورتان برای کار کردن با جاروبرقی و تجهیزات مشابه هستند.

4_ لوله خرطومی ضد سایش یا PU

چنانچه قصد جمع‌آوری و انتقال روغن و مواد سایشی با استفاده از لوله خرطومی دارید، مدل‌های ضد سایش یا PU انتخاب مناسبی هستند. این تجهیزات در برابر مواد سایشی، حرارت و کشش مقاومت بالایی دارند.

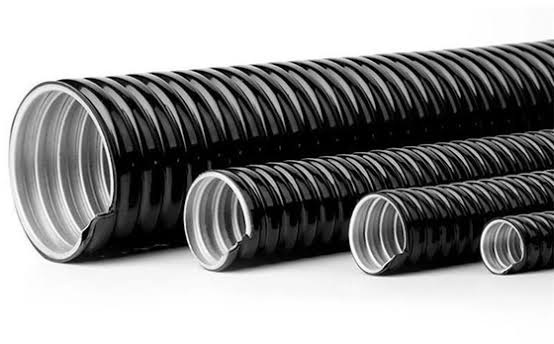

5_ لوله خرطومی فلکسی یا فلزی

یکی از منحصر به فردترین لوله‌های خرطومی، لوله فلکسیبل است. لوله خرطومی فلکسی یا فلزی از پلی آمید یا پی وی سی ساخته نمی‌شود. بلکه برای ساخت این تجهیز، فولاد و گالوانیزه کاربرد دارند. لوله‌های خرطومی فلزی در دو مدل روکش دار و بدون روکش در دسترس هستند. لوله خرطومی فلکسی انعطاف‌پذیری بالایی داشته و به همین علت کاربرد بیشتری در صنعت دارد.

کاربرد جعبه تقسیم در برق کشی ساختمان

جعبه تقسیم یکی از اجزای سیستم برق کشی ساختمان‌ها است. این جعبه جایگاهی برای تقسیم و انشعاب گرفتن سیم های برقی است که معمولا در دو نوع روکار و توکار مورد استفاده قرار می‌گیرد. جعبه تقسیم می‌تواند از جنس‌های فلز، پلاستیک، آلومینیوم، گالوانیزه و استیل باشد.

نکاتی ایمنی که برای نصب جعبه تقسیم باید انجام داد به قرار زیر است:

• جعبه تقسیم ها معمولا در گوشه‌های دیوارها در قسمت بالایی و با فاصله‌ای تقریبا ۲۵ تا ۴۰ سانتی متری از سقف نصب می‌گردند.

• درب جعبه تقسیم باید قابل دسترسی باشد و هیچ گونه سیمی از آن بیرون نزده باشد.

• هیچکدام از سیم های درون جعبه تقسیم نباید لخت باشند و اتصالات خارجی باید با سوکت مهار گردند.

نصب جعبه تقسیم برق

حرفه‌ای‌ها معمولا توصیه می‌کنند که یک جعبه تقسیم با یک سیم جدید از پنل اصلی الکتریکی به جعبه، به جای استفاده از یک جعبه الکتریکی موجود، استفاده شود. این کار برای جلوگیری از اضافه بار مدار است، که برای محافظت در برابر تهدید آتش‌ سوزی بالقوه به وسیله‌ برق مهم است.

اگر شما در حال افزودن یک مدار اضافی به یک خانه قدیمی هستید، اجرای سیم جدید ROMEX از پنل برق اغلب بهترین گزینه برای شماست، زیرا شما نمی‌خواهید تلویزیون بزرگ یا صفحه نمایش گران قیمت یا رایانه خود با تمام داده‌های مهم موجود در آن، را به دو سیم قدیمی متصل کنید.

توصیه می‌شود که مدارهای جدید را نصب کنید تا از تکنولوژی روزمره در خانه قدیمی‌تر استفاده کنید.

شما می‌توانید جعبه تقسیم را در هر فروشگاه بزرگ سخت افزار تهیه کنید. یک جعبه تقسیم ایمنی سیستم برق خانگی شما را افزایش می‌دهد. مهندسین برق‌ کار معمولا یک جعبه تقسیم را به یک مکان ساختاری قوی مانند یک ستون متصل می‌کنند و این مساله اگر جعبه برای پشتیبانی از یک پایه نور مورد استفاده قرار گیرد، ضروری است.

دیگر انواع جعبه تقسیم برق دارای شاخه‌هایی هستند که در داخل یک سوراخ در دیوار غوطه‌ور می‌شوند، اما این‌ها برای پشتیبانی از یک لامپ نور مناسب نیستند یا به اندازه کافی پایدار نیستند.

روش مرتب کردن سیم های درون جعبه تقسیم

گاهی اوقات این مساله پیش می‌آید که سیم های درون جعبه تقسیم نامرتب هستند زیرا معمولا سیم های ورودی و خروجی به این جعبه زیاد است، بنابراین نیاز است که چیدمان سیم ها را مرتب و مشخص کرد زیرا هنگام پیش آمدن مشکلی خاص، بررسی جعبه تقسیم اولین راهکار تست سیستم برق کشی ساختمان است. زیرا در جعبه تقسیم ها، سیم کشی که متصل به گره‌های انتهایی که همان کلید و پریزها محسوب می شوند، مشخص می‌شود. با بررسی جعبه تقسیم انشعابی دیگر نیازی به باز کردن سایر سیم ها نمی‌باشد. بنابراین برای مرتب کردن سیم های داخل جعبه تقسیم راه‌حل‌های زیر می‌تواند مفید باشد.

در حرکت اول تمام سیم ‌های که خالی یا اصطلاحا بدون برق هستند را جمع کرده و به یکدیگر متصل نموده و به سمت پشت جعبه ادامه دهید. سپس همین مراحل را برای سیم ‌های نول انجام دهید. حال نوبت سیم های فاز است که باید آن‌ها را به طور کامل پوشانده و در قسمت پایین جعبه تقسیم به سمت جلو و عقب بچرخانید و در پایان برای تفکیک این دسته از بقیه دسته‌‌های سیم با یک کلاهک اتصال روی آن را بپوشانید. با استفاده از همین روش ساده می‌توانید سیم‌ های درون جعبه تقسیم را منظم کنید.

ایمنی در کار

• قبل از انجام هر کاری و قبل از کار بر روی یک جعبه تقسیم برق، همیشه برق را خاموش کنید. بعضی از متخصصان حرفه‌ای و با تجربه ممکن است همیشه برق را خاموش نکنند، که این کار بسیار خطرناک است و بهتر است از انجام اینگونه عملیات نمایشی بپرهیزید.

• همچنین، تلاش کنید حدس بزنید که کدام کلید سوئیچ، اتاق مورد نظر شما را کنترل می‌کند و فقط به آن ضربه بزنید تا سوئیچ قطع شود.

• فراموش نکنید که باید ساعت‌های دیجیتال را مجددا تنظیم کرد تا از خطرات احتمالی مرگبار جلوگیری شود.

• برای ارائه راه برای سیم ورود به جعبه به وسیله‌ پانچ یک سوراخ ایجاد کنید. از یک گیره کابل برای محافظت از سیم‌‌کشی که در جعبه قرار دارد و سیم پیچ را درون جعبه با سیم پیچ قرار می‌دهد، استفاده کنید.

• اگر سیم‌ها دچار پیچیدگی شدند، قبل از وصل کردن مهره سیم، از انبر‌دست سوزنی استفاده کنید تا سیم‌های مرتبط را به هم وصل کنید، سپس جعبه را روی زمین بگذارید.

قیمت لوله فلکسیبل

از آنجایی که لوله‌های فلکسیبل تنوع و تعدد بالایی دارند نمی‌توان قیمت مقطوع و مشخصی برای آن‌ها عنوان کرد. از جمله مهم‌ترین فاکتورهایی که می‌توانند بر روی قیمت لوله‌های فلکسیبل تأثیر داشته باشند می‌توان به مواردی همچون نوع و جنس لوله، روکش‌دار بودن یا بدون روکش بودن لوله، ابعاد و اندازه‌های لوله، استانداردهای تولید و مدت زمان گارانتی، نوع طراحی و ساختار لوله، برند و شرکت تولیدکننده لوله، کاربردهای لوله و ویژگی‌ها و قابلیت‌های آن و … اشاره کرد.

سایز های لوله فلکسیببل

4,6,9,11,13,16,21,25,36,42,48,52,63,75,80,100,125,150

انواع مدل های لوله فلکسیبل برق

• لوله خرطومی فلکسیبل فلزی ساده

• لوله خرطومی فلکسیبل فلزی مستحکم

• لوله خرطومی فلکسیبل فلزی روکشدار

• لوله خرطومی فلکسیبل پلاستیکی

• لوله خرطومی فلکسیبل شیلددار

• لوله خرطومی فلکسیبل شیلددار روکش دار

• لوله خرطومی فلکسیبل نسوز

• گلند خرطومی تک پیچ و دوپیچ

·         لوله‌های برق PG

این لوله‌ها از ورق فولادی با ضخامت 1 الی 1.2 میلی‌متر تولید می‌شوند. البته کارهای درجه دوم با ضخانت 0.9 و 0.6 نیز در بازار موجودند. با طول 3 متر عرضه می‌شوند و قطر آنها نهایتا ( با توجه به سایز) تا 60 میلی‎متر است.

انواع سایزهای لوله PG بدین شرح است: PG11- PG13.5– PG16– PG21– PG29- PG36_ PG48

لوله های برق در چه سایزی تولید و عرضه می‌گردند؟

انواع سایز لوله برق، با توجه به نوع ساختمان (مسکونی، تجاری یا صنعتی) و حجم کابل‌های مورد نیاز پروژه، همچنین مسیرهای عبوری کاملا متفاوت است. برای پروژه‌هایی با وسعت بالا از لوله‌های برق کاندوئیت استفاده می‌شود. بر این اساس سایزبندی لوله های برق به شرح زیر است.

سایز لوله خرطومی

شرکت‌های تولید کننده لوله خرطومی، این تجهیز کاربردی را در سایزهای مختلف عرضه می‌کنند. منظور از سایز لوله خرطومی، اندازه قطر دهانه لوله است. معمول‌ترین سایزهای لوله خرطومی شامل 11، 13، 16، 21، 25، 29 و… است.

جدول مقایسه لوله خرطومی و لوله فلکسیبل

یکی از مهم‌ترین نکاتی که پیرامون لوله خرطومی مطرح می‌شود؛ تفاوت این تجهیز با لوله فلکسیبل است. توجه داشته باشید، لوله فلکسیبل یک نوع لوله خرطومی است که برای تولید آن از فلز (معمولا فولاد) استفاده می‌شود. وجود فلز در ساختار لوله فلکسیبل باعث ایجاد یک سری ویژگی منحصر به فرد شده است. انعطاف‌پذیری بالا، مقاومت عالی نسبت به حرارت، طول عمر مناسب و… جزء ویژگی‌های مهم لوله فلکسیبل هستند. لوله‌های خرطومی فلکسیبل در دو نوع روکش دار و بدون روکش تولید می‌شوند.

در جدول زیر ویژگی‌های لوله خرطومی معمولی را با لوله فلکسیبل مقایسه کرده‌ایم:

سیستم انتقال آب یا گاز باید هم در برابر فشار مقاوم باشد، هم زنگ نزند و هم دهه ها بدون دردسر کار کند. برای انتخاب لوله مناسب برای چنین سیستم کارآمدی باید ابتدا با تفاوت لوله پلیکا و لوله پلی اتیلن آشنا شوید. لوله های پلیمری در سال های اخیر به یکی از مهم ترین اجزای زیرساختی در صنایع مختلف تبدیل شده اند. در میان آن ها، لوله پلی اتیلن به دلیل ویژگی های خاص خود، جایگاه ویژه ای پیدا کرده است. در این مقاله به صورت کامل بررسی می کنیم که لوله پلی اتیلن چیست، چه انواعی دارد، کاربردهای هرکدام چیست و همچنین به شکل دقیق به تفاوت لوله پلیکا و لوله پلی اتیلن می پردازیم.

لوله پلی اتیلن نوعی لوله پلاستیکی است که از ماده ای به نام پلی اتیلن ساخته می شود؛ ماده ای سبک، انعطاف پذیر و بسیار مقاوم که از مشتقات نفتی به دست می آید. این لوله ها به دلیل ساختار مولکولی خاص خود، در برابر فشار، ضربه، خوردگی و مواد شیمیایی مقاومت بالایی دارند.

ویژگی های اصلی لوله پلی اتیلن

برخلاف لوله های فلزی که در طول زمان دچار زنگ زدگی یا پوسیدگی می شوند، لوله پلی اتیلن عمر طولانی تری دارد و نیاز به نگهداری کمتری دارد. همین موضوع باعث شده در بسیاری از پروژه های مدرن جایگزین گزینه های سنتی شود. در ادامه به مهم ترین ویژگی های این نوع لوله می پردازیم.

– مقاومت بالا در برابر خوردگی

این لوله ها در برابر مواد شیمیایی و رطوبت بسیار مقاوم هستند و برخلاف فلزات دچار زنگ زدگی نمی شوند.

– انعطاف پذیری مناسب

انعطاف پذیری بالا باعث می شود در مسیرهای پیچیده یا زمین های ناهموار به راحتی نصب شوند.

– طول عمر بالا

عمر مفید لوله پلی اتیلن در شرایط استاندارد می تواند به بیش از 50 سال برسد.

– وزن سبک

وزن کم آن ها باعث کاهش هزینه های حمل و نقل و نصب می شود.

– مقاومت در برابر فشار

این لوله ها در فشارهای مختلف تولید می شوند و می توانند برای کاربردهای متنوع مورد استفاده قرار گیرند.

انواع لوله پلی اتیلن

لوله های پلی اتیلن بر اساس ساختار و کاربرد، به دسته های مختلفی تقسیم می شوند. شناخت این دسته بندی ها برای انتخاب درست بسیار مهم است.

– لوله پلی اتیلن تک جداره

این نوع رایج ترین مدل لوله پلی اتیلن است و در بسیاری از پروژه های آبرسانی و انتقال سیالات استفاده می شود.

کاربردها

• انتقال آب شرب شهری و روستایی

• سیستم های آبیاری کشاورزی

• انتقال گاز

• خطوط فاضلاب تحت فشار

این نوع لوله به دلیل تحمل فشار بالا، در پروژه های زیرساختی بسیار کاربرد دارد.

– لوله پلی اتیلن دوجداره (کاروگیت)

این لوله ها دارای دو لایه هستند؛ لایه داخلی صاف و لایه بیرونی موج دار که مقاومت مکانیکی بالایی ایجاد می کند.

کاربردها

• سیستم های فاضلاب شهری

• جمع آوری آب های سطحی

• پروژه های زهکشی

• انتقال پساب صنعتی

این نوع لوله بیشتر برای انتقال سیالات بدون فشار استفاده می شود.

– لوله پلی اتیلن فشار قوی

این لوله ها برای شرایطی طراحی شده اند که فشار سیال بالا است.

کاربردها

• خطوط انتقال آب با فشار بالا

• سیستم های آتش نشانی

• انتقال مواد شیمیایی

– لوله پلی اتیلن گازی

این نوع لوله به طور خاص برای انتقال گاز طراحی شده و استانداردهای ایمنی خاصی دارد.

کاربردها

• شبکه های توزیع گاز شهری

• انتقال گاز در صنایع

بررسی دقیق تفاوت لوله پلیکا و لوله پلی اتیلن

یکی از مهم ترین سوالاتی که در انتخاب لوله مطرح می شود، تفاوت لوله پلیکا و لوله پلی اتیلن است. در این بخش به صورت دقیق و کاربردی این تفاوت ها را بررسی می کنیم.

– تفاوت در جنس و ساختار

لوله پلیکا از PVC ساخته می شود، در حالی که لوله پلی اتیلن از پلیمر پلی اتیلن تولید می شود. همین تفاوت باعث تغییر در خواص مکانیکی و شیمیایی آن ها می شود.

– تفاوت در انعطاف پذیری

یکی از مهم ترین نکات در تفاوت لوله پلیکا و لوله پلی اتیلن، میزان انعطاف پذیری است. لوله پلی اتیلن انعطاف پذیری بسیار بالایی دارد، اما لوله پلیکا خشک و شکننده تر است.

– تفاوت در مقاومت در برابر ضربه

لوله پلی اتیلن در برابر ضربه مقاومت بیشتری دارد، در حالی که پلیکا در شرایط سرد ممکن است ترک بخورد.

– تفاوت در کاربرد

پلیکا بیشتر در سیستم های فاضلاب ساختمانی استفاده می شود. پلی اتیلن در پروژه های صنعتی، کشاورزی و انتقال سیالات کاربرد گسترده تری دارد.

– تفاوت در طول عمر

در مقایسه تفاوت لوله پلیکا و لوله پلی اتیلن، معمولا لوله پلی اتیلن طول عمر بیشتری دارد، به خصوص در شرایط محیطی سخت.

– تفاوت در نصب و اجرا

لوله پلی اتیلن به صورت جوشی نصب می شود و اتصالات آن بسیار محکم است، اما پلیکا با چسب یا اتصال مکانیکی نصب می شود.

مزایای استفاده از لوله پلی اتیلن

با انتخاب لوله پلی اتیلن برای پروژه خود، می توانید از مزایای زیر اطمینان حاصل کنید.

– کاهش هزینه های نگهداری

به دلیل مقاومت بالا، نیاز به تعمیرات مکرر ندارد.

– کاهش نشت و هدررفت

اتصالات جوشی باعث می شود احتمال نشتی به حداقل برسد.

– سازگاری با محیط زیست

این لوله ها قابل بازیافت هستند و اثرات زیست محیطی کمتری دارند.

– نصب سریع و آسان

به دلیل وزن کم و انعطاف پذیری، زمان اجرای پروژه کاهش پیدا می کند.

چه زمانی پلیکا بهتر است و چه زمانی پلی اتیلن؟

برای درک بهتر تفاوت لوله پلیکا و لوله پلی اتیلن، باید بدانیم هرکدام در چه شرایطی مناسب تر هستند.

• اگر پروژه شما ساختمانی و کم فشار است، پلیکا گزینه اقتصادی تری است.

• اگر نیاز به انعطاف، مقاومت بالا و طول عمر بیشتر دارید، پلی اتیلن انتخاب بهتری است.

در واقع، انتخاب بین این دو کاملا وابسته به نوع کاربرد است.

لوله پلی اتیلن به عنوان یکی از پیشرفته ترین انواع لوله های پلیمری، توانسته جایگزین بسیاری از گزینه های سنتی شود. ویژگی هایی مانند مقاومت بالا، انعطاف پذیری، طول عمر زیاد و کاربردهای گسترده، آن را به انتخابی ایده آل در پروژه های مختلف تبدیل کرده است.

در کنار این موضوع، شناخت دقیق تفاوت لوله پلیکا و لوله پلی اتیلن به شما کمک می کند تا بسته به نیاز پروژه، بهترین گزینه را انتخاب کنید و از هزینه های اضافی جلوگیری نمایید

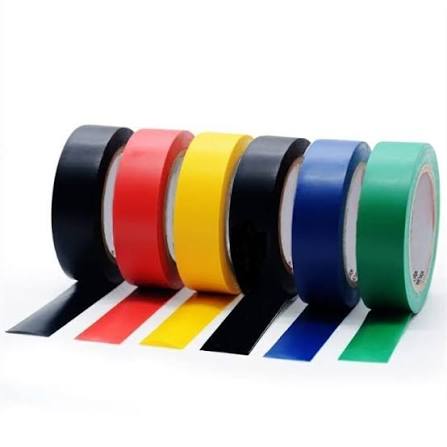

چسب برق، نوعی نوار است که برای عایق ‌بندی و محافظت از سیم ‌ها و کابل ‌های الکتریکی استفاده می‌ شود. این نوار در دو نوع چسب‌ دار و بدون چسب موجود است و دارای مواد پشتیبان مختلفی است که برای استفاده در ولتاژهای پایین تا ولتاژ بالا در صنایع و محیط ‌های گوناگون طراحی شده است.

چسب برق، با ایجاد مقاومت در برابر گرما و آتش، نقش مهمی در حفظ ایمنی و جلوگیری از خطرات الکتریکی ایفا می کند. همچنین، این نوار یک راه ‌حل عایق ‌بندی ایمن و بادوام فراهم می آورد که به محافظت از افراد و قطعات در برابر جریان الکتریکی کمک می‌ کند

نوار چسب برق، به‌ طور عمده به دلایل ایمنی استفاده می ‌شود تا از انواع مختلف سیم ‌ها و کابل ‌های الکتریکی که برق را هدایت می‌ کنند، محافظت کرده و آن ها را عایق ‌بندی و پوشش دهد. این نوار همچنین به ‌عنوان نوار عایق حرارتی یا نوار عایق شناخته می‌ شود و کاربرد گسترده‌ ای در محیط‌ های حرفه ‌ای و خانگی دارد.

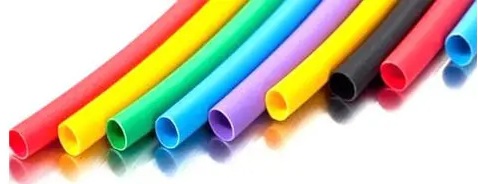

شیرینگ حرارتی تک لایه (SGP)

این روکش ها از پلی الفین ویژه تولید شده اند . این ماده ویژگی های بسیار خوبی از جمله انعطاف پذیری بالا ، مقاومت خوب در برابر مواد شیمیایی ، استحکام بالا در برابر پارگی دارد . برای استفاده از این شیرینگ های نیاز به تجهیزات خاصی نداشته و با استفاده از سشوار صنعتی یا سرپیک می توان قطعه مورد نظر را روکش کرد .

این روکش ها هالوژن فری هستند و در صورت اشتعال هیچ آلودگی برای محیط زیست ایجاد نمی کنند و به همین دلیل مورد استقبال ویژه ای از طرف دوستداران محیط زیست واقع شده است . این روکش ها به منظور جداسازی و دسته بندی اجسام گوناگون رنگ بندی متفاوتی دارند، این رنگبندی شامل قرمز ، سیاه ، آبی ، سفید ، سبز ، زرد و بی رنگ می باشد .

روکش حرارتی تک لایه ضد اصطکاک (SSP)

بدنه روکش های حرارتی ضد اصطکاک دارای فرورفتگی و برجستگی هایی است که موجب کاربرد فراوان آن در روکش ابزاری مثل لوازم ورزشی (دسته بدمینتون، دسته تنیس و …) ، میله های بارفیکس ، چوب ماهیگیری شده است .

همین برجستگی ها موجب کاربری راحت و آسان با این وسایل و لیز نخوردن آنها از دست و ظاهر زیبای محصولات شده است . رنگبندی این محصول شامل رنگ های آبی ، سبز ، زرد ، قرمز و مشکی می شود .

شیرینگ حرارتی دو لایه D3TF

این روکش ها از لحاظ خواص و ویژگی های ساختاری مشابه روکش های حرارتی تک لایه SGP بوده . البته این روکش ها با یک لایه چسب حرارتی ضد آب و روغن عایق شده اند .

دلیل استفاده از چسب از بین رفتن کامل فاصله میان روکش و جسم مورد نظر و عدم نفوذ هوا و رطوبت به درون روکش است . همین خاصیت موجب کاربرد روکش های حرارتی دو لایه D3TF در صنایع نظامی ، لوازم الکترونیکی و وسایل مهم شده است .

روکش حرارتی دو لایه D4TF

این روکش ها از لحاظ مواد به کار رفته و خواص کاملا مشابه روکش های D3TF بوده و تنها تفاوت آنها در ضریب جمع شوندگیشان است که برای شیرینک های دو لایه D4TF این ضریب 4:1 است .

هنگام نصب روکش حرارتی این نکات را مد نظر داشته باشید :

1- استفاده از سشوارهای صنعتی با قابلیت کنترل دما و سر پیک با سری مناسب و استاندارد که منبع حرارتی آن گاز بوتان با شعله زرد رنگ باشد برای نصب روکش پیشنهاد می شود . چرا که در غیر این صورت ممکن است شاهد آسیب فیزیکی ، جمع شدن ناهمگون و خراب شدن روکش حرارتی باشیم .

2- حرارت ایجاد شده باید به صورت یکنواخت و همگن در راستای قطر و طول روکش اعمال شود و بعد از اتمام کار بلافاصله منبع حرارت را فاصله داده تا روکش به آرامی خنک شود . همچنین در حین انجام کار هم شعله باید به صورت مداوم در حال حرکت باشد .

3- در صورت استفاده از روکش برای عایق کاری شینه ها ، قبل از نصب خود شینه را کمی حرارت داده تا ضخامت روکش در تمام قسمت ها یکسان باشد .

4- نمایان شدن برجستگی و فرورفتگی در روکش هنگام انجام کار عادی است و این مورد با ادامه حرارت دهی برطرف می شود .

5- بعد از نصب روکش برای جابجایی باس بار و شینه ها باید دقت کافی را داشت چرا که روکش های گرم مستعد خرابی و آسیب فیزیکی هستند .

اتصال الکتریکی کابل ها به وسایل و دستگاه ها یا شینه ها باید با استفاده از تجهیزات مناسب با نوع و مشخصات کابل و همچنین مناسب با جنس نقطه اتصال، انجام شود. یعنی اگر قرار باشد کابلی را به شینه ای وصل کنیم، یا بخواهیم کابلی را توسط کابلی دیگر برقدار کنیم نیاز به تجهیزاتی داریم که به آن اتصالات سیم و کابل می گویند. همانطور که در ابتدا گفتیم این اتصالات باید با نوع و مشخصات کابل و جنس نقطه اتصال سازگاری داشته باشد مثلا اگر قرار است کابلی مسی را به شینه ای متصل کنیم حتما نوع اتصال باید مسی باشد یا اگر بخواهیم کابلی آلومینیومی را به کابل آلومینیومی دیگر متصل کنیم نوع اتصال باید آلومینیومی و با سایز کابل متناسب باشد. هر کدام از این اتصالات، روش ها و تجهیزات مخصوص خود را دارند برای مثال برای اتصال دو کابل به یکدیگر از مفصل و برای اتصال کابل به یک شینه از سرکابل استفاده می شود.

حال که خطرات اساسی و بسیار رایج را در اتصالات سیم و کابل شناختیم، نوبت آن است که اتصال ایمن سیم های برق را توضیح دهیم. همانطور که در متون بالا عنوان شد چسب برق به عنوان سنتی ترین شیوه اتصال معرفی شده است، توجه داشته باشید که استفاده ی تنها از چسب برق را به هیچ وجه قابل قبول نیست و این روش خود خطرات بسیاری را به همراه دارد. از این رو به تبع از روش های آموزش ما خارج می شود. قبل از شروع آموزش، این نکته را باید گفت که یک سری از اقدامات در تمام روش های اتصال دو سیم برق یکسان می باشد از این رو در این جا بهتر است این اقدامات را شرح دهیم.

منظور از اتصالات کابل اتصال انتهایی، اتصال سر به سر ،اتصال سه راهی و اتصال چهار راه است. در شرایطی که کابل آسیب ببیند و بخواهند آن را ترمیم کنند و یا جهت اتصال کابل ها در مسیر های طولانی ، انشعابات و انتهای خطوط جهت اتصال کابل ها از وسایلی استفاده می شود که می تواند محل اتصال را در مقال رطوبت، فشارهای مکانیکی و عوامل الکتریکی حفاظت کنند این وسایل را مفصل و سرکابل می نامند.اگر بخواهیم دو کابل را هم متصل کنیم احتمالا تنها به یک چسب برق نیاز خواهیم داشت و عملا نگرانی از جهت مسائل حرارتی نخواهیم داشت.اما این قضیه برای کابل های فشار متوسط و قوی کاملا متفاوت است.در خطوط 6تا 33کیلو ولت که تنش جریان بالاست مسئله حرارت و عایق بندی به شدت مورد توجه است.شناخت کابل ها برای تشخیص نوع اتصال و بهینه سازی سیستم لازم است لذا به اختصار به معرفی کابل های فشار قوی و کابل های فشار ضعیف می پردازیم.

• لوله پلی اتیلن ½ اینچ (20 میلیمتر)

• لوله پلی اتیلن ¾ اینچ (25 میلیمتر)

• لوله پلی اتیلن 1 اینچ (32 میلیمتر)

• لوله پلی اتیلن 1¼ اینچ (40 میلیمتر)

• لوله پلی اتیلن 1½ اینچ (50 میلیمتر)

• لوله پلی اتیلن 2 اینچ (63 میلیمتر)

• لوله پلی اتیلن 2½ اینچ (75 میلیمتر)

• لوله پلی اتیلن3 اینچ (90 میلیمتر)

• لوله پلی اتیلن4 اینچ (110 میلیمتر)

• لوله پلی اتیلن 5 اینچ (125 میلیمتر)

• لوله پلی اتیلن 6 اینچ (160 میلیمتر)

• لوله پلی اتیلن 8 اینچ (200 میلیمتر)

• لوله پلی اتیلن 10 اینچ (250 میلیمتر)

• لوله پلی اتیلن 12 اینچ (315 میلیمتر)

• لوله پلی اتیلن 16 اینچ (400 میلیمتر)

• لوله پلی اتیلن 20 اینچ (500 میلیمتر)

  انواع لوله پلی اتیلن

  • لوله پلی اتیلن آبرسانی

  • لوله پلی اتیلن گازی

  • لوله پلی اتیلن فاضلابی

  • لوله پلی اتیلن غلافی

  • لوله پلی اتیلن فشار قوی

  • لوله پلی اتیلن آبیاری قطره ای

نوار عایق در اندازه ‌ها و طول‌ های مختلف، برای کاربردهای مختلف در دسترس است. همچنین در مواد و رنگ ‌های متنوعی عرضه می شود تا ویژگی ‌های عایق بهینه را فراهم کرده و امکان کد گذاری رنگی دقیق سیم ‌ها و کابل ‌ها را فراهم کند.

در این مقاله، به بررسی انواع اصلی نوارهای عایق خواهیم پرداخت و ویژگی‌ های ایمنی مهم آن ها را بررسی کرده و همچنین جایگزین ‌های پرکاربرد و متداول چسب برق را معرفی خواهیم کرد.

با توجه به این که انواع مختلفی از نوار چسب های عایق برق در بازار موجود هستند، انتخاب مناسب ‌ترین نوع ممکن است دشوار باشد. از رنگ ‌ها و اندازه ‌های مختلف گرفته تا ضخامت‌ ها و مواد پایه، انتخاب محصول مناسب برای هر کاربرد اهمیت زیادی دارد.

انوع مختلفی از نوار برق وجود دارد که شامل نوار لاستیکی، ماستیکی، وینیل (PVC) و کمبریک لاک دار می ‌شود.
ترکیب‌ های مختلف مواد پشتیبان و مواد چسبنده در این نوارها، ویژگی ‌های متنوعی را ارائه می ‌دهد که برای طیف گسترده ‌ای از کاربردها مناسب هستند.

• مزایای وایرشو

1. سرعت بالا

2. ایمنی بالا

3. عدم نیاز به استفاده از چسب برق

4. اتصال مطمئن

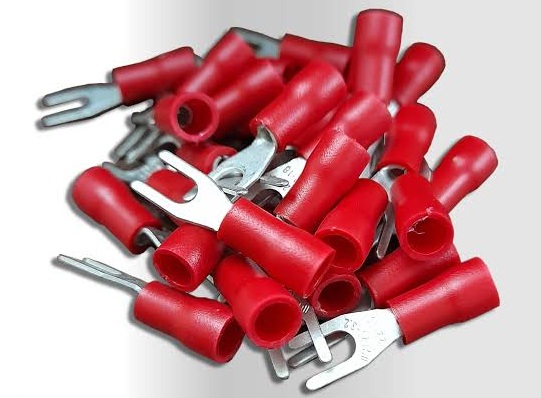

• انواع وایرشو

1. وایرشوی ساده: وایرشوهای ساده برای ترمینال های الکتریکی بدون درز استفاده می شوند، این وایرشوها به شکل عمومی مورد توجه هستند و عرض های گوناگونی دارند.

2. وایرشوی حلقوی: این وایرشو مانند وایرشوی ساده مود استفاده عموم قرر می گیرد میزان جریان لحیم کاری و دمای کابل  با این وایرشو فراهم می شود.برای نصب آن پیچ رسانا باز می گردد و ناحیه ی رسانای سرسیم اطراف پیچ قرار می گیرند روکشی قیفی این وایرشو باعث سهولت در قرارگیری سیم درون وایر شو

   رشته ای

1. اتصالات کابل ها به یکدیگر : توسط مفصل کابل صورت میگیرد و دسته‌بندی‌های متفاوتی دارد، اصولا اتصالات سیم و کابل را براساس رنج ولتاژ و نوع طبقه بندی می‌کنند. اگر بر اساس رنج ولتاژی در نظر بگیریم میتوان گفت مفصل فشار ضعیف، مفصل فشار متوسط و مفصل‌های فشار متوسط و براساس نوع اگر در نظر بگیریم مفصل فشار ضعیف به مفصل رزینی ، مفصل حرارتی دسته بندی شده و مفصل‌های فشار متوسط میتوانند به مفصل های سرد ، مفصل حرارتی  و رزینی دسته بندی شود. مفصل‌های فشار قوی نیز مفصل‌های از پیش ساخته شده هستند که انواع مختلفی دارند که به نام مفصل فشاری شناخته می شوند.

2. اتصالات کابل ها به مدار : برای اتصال کابل ها به مدار از وسیله ای به نام کابلشو و سرکابل استفاده می شود که متناسب با کاربردش انواع متفاوتی دارد. سرکابل های سرد و حرارتی و پلاگین و کانکس از انواع سرکابل و کابلشوهای بیمتال و آلمینیومی و مسی از انواع کابلشو ها هستند.

   کابلشو: یکی از انواع اتصالات فلزی است که از آن برای هادی های کابل به قسمت های مختلف شبکه برق جهت برقراری جریان الکتریکی استفاده می‌شود.کابلشوها، با توجه به سطح مقطع سیم، در اندازه‌های مختلف ساخته می شوند.علاوه بر این کابلشو در انواع مختلف پرسی،لحیمی و پیچی در بازار موجود می باشد.برای به دست آوردن اتصال صددرصد و قابل اطمینان، اغلب کابلشو‌ها را به هادی های کابل، لحیم یا پرس می‌کنند. انتهای کابلشو حفره ا قرار دارد که برای وارد کردن سیم یا کابل لخت به داخل آن می باشد.کابلشو در سایزهای مختلف وجود دارد.


   ► درهنگام استفاده از کابلشو باید به موارد زیر توجه شود:

   1. جهت اتصال کابل افشان از مقطع یک میلی متر مربع به بالا و کابل های مفتولی از مقطع 10میلی متر مربع به بالا در محل های اتصال از کابلشو استفاده می گردد.کابل های مفتولی با 6 میلی متر و کمتر را می توان بدون استفاده از کابلشو به دستگاه مربوط متصل نمود.

   2. جنس کابلشو برای اتصال هادی های مسی به مسی از فلز مس،برای هادی های آلومینیومی به آلومینیومی از فلز آلومینیوم و برای اتصال هادی های آلومینیومی به مسی از نوع بیمتال استفاده می شود.

   3. بر روی کابلشو دو عدد نوشته می شود که یکی مربوط به قط سیمی است که در کابلشو وارد می شود و عدد دیگر قطر پیچی که به این سوراخ می خورد می باشد.

   4. بستن دو کابلشو زیر یک پیچ ممنوع است مگر آن که زمان بسته و باز شدن کابلشوها هم زمان باهم باز و بسته شوند.به عنوان مثال در دو موتور که سیم اتصال زمین آن ها به یک پیچ بسته شده است اگر یکی از موتورها بسوزد و سیم اتصال آن باز شود ،سیم اتصال به زمین موتور دوم نیز باز خواهد شد.در این صورت اگر اصتال بدنه ای برای موتور دوم رخ دهد خطرآفرین است. رنگ بندی کابلشو: رنگ پلاستیکی مصوب روی دسته ی کابلشو عین شماره سیمی است که باید در کابلشو قرار گیرد.رنگ قرمز برای سیم 5/1میلی مترمربع،رنگ آبی برای سیم 5/2میلی متر مربع ،رنگ زرد برای سیم 4و6 میلی متر مربع می باشد.برای کابلشوهای بزرگتر روی کابلشو شماره ی سیم حک شده است.

   بوشن یا موف: جهت اتصال سر به سر دو سیم ویا کابل استفاده می شود.موف کابل، بسته به نوع کابل مسی یا آلومینیومی و فاقد روکش عایق و موف سیم دارای روکش عایق است.هنگامی که بخواهیم دو کابل اتصال سر به سر داده شود انتهای یک کابل و ابتدای یک کابل دیگر به اندازه ی نصف طول موف عایق برداری می شود و سپس طولی از سیم که عایق آن برداشته شده است در داخل موف قرار داده می شود و با پرس کابلشو هیدرولیکی هادی های دو  کابل پرس می شود.دو سیم یا کابل باید هم سایز باشند و دو سیم با اختلاف قطر را نمی توان توسط ماسوره به هم متصل نمود.



ویژگی های سیم و کابل دریایی کدام است؟

سیم و کابل‌ های دریایی با کابل ‌های معمولی تفاوت زیادی دارند؛ زیرا باید در محیطی بسیار سخت و پرخطر مثل دریا و اقیانوس عملکرد مطمئنی داشته باشند. در ادامه به مهم‌ ترین ویژگی‌ های این نوع کابل‌ ها اشاره می ‌کنیم:

۱. مقاومت در برابر رطوبت و نفوذ آب

اصلی ‌ترین ویژگی کابل‌ های دریایی، عایق ‌بندی ضد آب است. این کابل‌ها معمولا با موادی مثل پلی‌اتیلن کراس ‌لینک (XLPE) یا مواد ژله‌ای پر می ‌شوند تا حتی در صورت آسیب ‌دیدگی جزئی، رطوبت به سیم‌ ها نفوذ نکند.

۲. پوشش مقاوم در برابر خوردگی و نمک

آب دریا سرشار از نمک است و همین موضوع باعث تسریع فرآیند خوردگی فلزات می ‌شود. به همین دلیل، کابل‌ های دریایی دارای روکش‌ های خاص و ضد خوردگی هستند که از هادی و لایه‌ های داخلی محافظت می ‌کنند.

۳. مقاومت مکانیکی بالا

کابل‌ های دریایی باید تحمل فشار ناشی از عمق زیاد آب و ضربه‌ های مکانیکی ناشی از جریان‌ها و برخورد با اجسام را داشته باشند. به همین دلیل از لایه‌ های فولادی یا زرهی (Armored) در ساختار آن‌ها استفاده می ‌شود.

۴. انعطاف‌ پذیری مناسب

در کشتی‌ها، زیردریایی‌ها و سکوهای نفتی، کابل باید انعطاف‌ پذیر باشد تا به راحتی نصب و جابه‌جا شود و در اثر خم شدن‌ های مداوم آسیب نبیند.

۵. مقاومت در برابر تغییرات دما

دمای آب دریا در عمق‌های مختلف تغییر زیادی دارد. کابل‌ های دریایی باید طوری طراحی شوند که در دماهای بسیار پایین و همچنین در شرایط گرم و مرطوب سطح دریا، کیفیت خود را حفظ کنند.

۶. ایمنی در برابر آتش و انتشار دود

یکی از نکات مهم در انتخاب سیم و کابل دریایی، خاصیت ضد حریق آن‌هاست. بسیاری از این کابل‌ها با مواد LSZH (Low Smoke Zero Halogen) تولید می‌ شوند تا در صورت آتش ‌سوزی، دود و گاز سمی آزاد نکنند.

۷. طول عمر بالا و نیاز کم به تعمیر

تعمیر یا تعویض کابل در بستر دریا هزینه‌ بر و دشوار است. به همین دلیل کابل‌ های دریایی باید باکیفیت ‌ترین مواد اولیه ساخته شوند تا سال‌ها بدون مشکل کار کنند.

۸. استانداردهای بین‌المللی

کابل‌ های دریایی معمولا مطابق با استانداردهای جهانی مانند IEC، IEEE و VDE تولید می‌ شوند تا اطمینان از کیفیت و عملکرد آن‌ها در شرایط سخت فراهم شود.

کاربرد های سیم و کابل دریا چیست؟

سیم و کابل‌ های دریایی یکی از اجزای حیاتی برای صنایع مختلف مرتبط با دریا هستند. این کابل‌ها نه تنها برای تأمین انرژی بلکه برای ارتباطات، کنترل و ایمنی نیز مورد استفاده قرار می‌ گیرند. در ادامه به مهم‌ ترین کاربرد های آن‌ها اشاره می ‌کنیم:

۱. تأمین انرژی در کشتی‌ها و شناورها

یکی از اصلی‌ ترین کاربردهای سیم و کابل دریایی، انتقال برق در کشتی‌ های تجاری، مسافربری و نظامی است. سیستم‌ های روشنایی، موتورهای اصلی و تجهیزات الکترونیکی داخل کشتی همگی به کابل ‌های مقاوم در برابر رطوبت و نمک نیاز دارند.

۲. استفاده در سکوهای نفتی و گازی

سکوهای نفتی دریایی به کابل ‌هایی نیاز دارند که بتوانند برق و داده را در شرایط سخت و پرخطر منتقل کنند. کابل‌ های دریایی در این محیط‌ها نقش کلیدی در تغذیه پمپ‌ ها، سیستم‌ های کنترل و تجهیزات ایمنی ایفا می ‌کنند.
۳. کابل‌های زیردریایی مخابراتی و اینترنت

بخش عمده‌ای از اینترنت جهانی از طریق کابل ‌های فیبر نوری زیر دریا منتقل می‌ شود. این کابل‌ها هزاران کیلومتر در بستر دریا کشیده شده‌اند تا ارتباط بین قاره‌ها را برقرار کنند.

۴. سیستم‌های کنترلی و ایمنی

در کشتی‌ها و زیردریایی‌ ها، انواع سیم و کابل برای اتصال سیستم ‌های کنترلی، هشداردهنده‌ها و تجهیزات نجات مورد استفاده قرار می ‌گیرند.

۵. تجهیزات تحقیقاتی و علمی

در پروژه‌های تحقیقاتی دریایی، مانند بررسی بستر دریا یا مطالعات اقلیمی، از کابل‌ های مخصوص برای انتقال داده و انرژی به تجهیزات اندازه‌ گیری استفاده می ‌شود.

۶. صنایع شیلات و آبزی ‌پروری

در مزارع پرورش ماهی و تجهیزات شیلاتی، کابل ‌های ضد رطوبت و مقاوم به شرایط دریایی برای روشنایی، پمپ‌ها و سیستم‌ های مانیتورینگ استفاده می ‌شوند.

راهنمای سیم و کابل دریایی

انتخاب سیم و کابل برای محیط ‌های دریایی با خرید کابل‌های معمولی بسیار متفاوت است. چون این کابل‌ها باید در شرایط سخت مثل رطوبت، فشار آب، تغییرات دما و وجود نمک دوام بیاورند. به همین دلیل در هنگام خرید باید چند نکته مهم را در نظر بگیرید:

۱. توجه به نوع کاربرد

اولین قدم مشخص کردن نوع استفاده از کابل است. آیا برای انتقال برق در کشتی می ‌خواهید؟ یا برای فیبر نوری اینترنت بین ‌المللی؟ یا شاید هم برای تجهیزات شیلات و سکوهای نفتی. انتخاب درست نوع کابل بر اساس کاربرد، از مهم ‌ترین عوامل در خرید محسوب می‌ شود.

۲. جنس روکش و عایق

کابل‌ های دریایی معمولا با موادی مثل PVC مقاوم، پلی ‌اتیلن کراس ‌لینک (XLPE) یا روکش‌ های ضد آب و ضد حریق LSZH تولید می ‌شوند. انتخاب جنس مناسب روکش باعث می‌ شود کابل در برابر رطوبت، نمک و آتش ‌سوزی ایمن باشد.

۳. مقاومت مکانیکی و زره‌ دار بودن

اگر کابل در بستر دریا یا محیط‌ های خشن استفاده می ‌شود، بهتر است کابل‌ های زره ‌دار (Armored) خریداری کنید. این کابل‌ها در برابر فشار، ضربه و آسیب‌ های مکانیکی مقاوم‌ تر هستند.

۴. استانداردهای بین‌المللی

حتما هنگام خرید سیم و کابل دریایی به استانداردهای معتبر مانند IEC، IEEE، VDE توجه کنید. داشتن گواهی استاندارد نشان‌دهنده‌ ی کیفیت و طول عمر بالای کابل است.

۵. شرایط دمایی و محیطی

بررسی کنید کابل انتخابی شما در چه بازه‌ی دمایی می ‌تواند کار کند. برای استفاده در اعماق دریا یا محیط‌ های گرمسیری باید کابلی تهیه شود که در برابر تغییرات دما مقاومت داشته باشد.

۶. ایمنی و کاهش ریسک

در کشتی‌ها و سکوهای نفتی، ایمنی اهمیت ویژه‌ای دارد. کابل ‌هایی که با مواد Low Smoke Zero Halogen (LSZH) تولید می ‌شوند، در زمان آتش ‌سوزی دود و گاز سمی آزاد نمی‌ کنند و ایمنی بیشتری دارند.

مشخصات فنی کابل آرموردار (زره‌دار)

یا کابل زره‌دار یکی از محصولات کلیدی در صنعت برق است که دارای ویژگی‌های فنی خاصی می‌باشد. اگر به دنبال شناختن مشخصات فنی کابل آرموردار هستید، به جای درستی آمده‌اید. ما در این مقاله به شما کمک می‌کنیم تا با انواع و ساختار این کابل‌ها آشنا شوید و کاربردهای آن‌ها را در صنعت دریابید.

کابل‌های زره‌دار به دلیل ساختار مقاوم و محافظت عالی در برابر عوامل خارجی، به خصوص در محیط‌های صنعتی پرخطر و زیرزمینی، یک انتخاب مناسب به حساب می‌آیند. این کابل‌ها می‌توانند گزینه‌ای عالی برای تأسیسات برقی شما باشند و با اطمینان از خرید کابل آرموردار، نگران ایمنی و عملکرد آن‌ها نخواهید بود.

در ادامه به بررسی مشخصات فنی و اجزای مختلف کابل آرموردار، انواع آن‌ها و نکات خرید مهم خواهیم پرداخت تا شما بهترین انتخاب را داشته باشید. با ما همراه باشید!

تعریف کابل آرموردار و نقش زره در آن

کابل آرموردار یا کابل زره‌دار، نوعی کابل است که فاقد پوشش محافظ فلزی نیست و به عبارتی یک لایه حفاظتی فلزی به نام «زره» یا «آرمور» دور لایه‌های داخلی کابل کشیده شده است. این زره معمولاً از جنس فولاد گالوانیزه یا آلومینیوم ساخته می‌شود و هدف اصلی آن افزایش مقاومت کابل در برابر فشارهای مکانیکی، ضربه و شرایط سخت محیطی است. استفاده از کابل آرموردار موجب می‌شود تا کابل در برابر نفوذ آب، رطوبت و مواد شیمیایی نیز محافظت شود و در شرایط دشوار از آسیب دیدن پیشگیری کند.

ساختار کلی کابل آرموردار

کابل آرموردار از چند لایه مختلف تشکیل شده که به گونه‌ای طراحی شده تا استحکام، ایمنی و عملکرد بهینه را تضمین کند. لایه‌های اصلی عبارتند از:

• هسته‌ها: سیم‌های هادی که جریان برق را منتقل می‌کنند، معمولاً از مس یا آلومینیوم ساخته شده‌اند.

• عایق: هر هسته با موادی مانند پلی اتیلن یا PVC عایق‌بندی می‌شود تا از اتصال کوتاه جلوگیری کند.

• روکش داخلی: لایه‌ای که عایق‌ها را پوشش می‌دهد و از نفوذ رطوبت جلوگیری می‌کند.

• لایه زره (آرمور): لایه‌ای فلزی و مقاوم که به دور کابل پیچیده شده، مانند یک سپر محافظ عمل می‌کند.

• روکش بیرونی: پوشش نهایی که معمولا از مواد مقاوم در برابر سایش، حرارت و مواد شیمیایی ساخته شده است.

هدف از استفاده کابل آرموردار در کاربردهای حساس

کابل آرموردار در موقعیت‌هایی که حفاظت مکانیکی بالا و مقاومت در برابر ضربه، فشار و شرایط محیطی سخت ضروری است، به کار می‌رود. موارد استفاده معمول شامل:

• تأسیسات صنعتی و کارخانه‌ها که ماشین‌آلات سنگین و وسایل مکانیکی آسیب‌زننده دارد.

• محیط‌های زیرزمینی یا دفنی که کابل در معرض خاک و فشار زمین قرار می‌گیرد.

• پروژه‌های ساختمانی و سایت‌های عمرانی که احتمال ضربه یا فشار بر روی کابل‌ها زیاد است.

• مناطق دارای رطوبت بالا یا قرارگیری در معرض مواد شیمیایی خورنده.

این ویژگی‌ها باعث می‌شود کابل آرموردار گزینه‌ای ایده‌آل برای افزایش ایمنی، دوام و عملکرد در شرایط دشوار باشد.

نکاتی برای انتخاب مناسب کابل آرموردار

در انتخاب کابل آرموردار باید به موارد زیر دقت کنید:

• مشخصات محیط نصب کابل، از جمله میزان فشار مکانیکی و شرایط جوی

• نوع و جنس زره مطابق با نیازهای محافظتی و وزن قابل تحمل

• تعداد رشته‌ها و سطح مقطع هادی‌ها برای انتقال مناسب جریان

• استانداردهای ملی و بین‌المللی مربوط به کابل‌ها برای اطمینان از کیفیت

شرکت پارس تکین نوآوران به‌عنوان نماینده رسمی کابل مغان، انواع کابل‌های آرموردار را با بهترین کیفیت و مطابق استانداردهای صنعتی در ایران عرضه می‌کند؛ انتخاب درست این محصول امنیت و دوام بالای سیستم را تضمین می‌کند.

وظایف اصلی لایه آرمور در کابل‌ها

لایه آرمور یا زره در کابل، وظیفه محافظت مکانیکی از هسته‌ها و لایه‌های داخلی کابل را بر عهده دارد. این لایه فلزی با ایجاد سپری مقاوم در برابر نیروهای خارجی مانند فشارهای فیزیکی، ضربه و کشش، از آسیب‌های احتمالی جلوگیری می‌کند و دوام کابل را در شرایط محیطی سخت افزایش می‌دهد. همچنین آرمور نقش مهمی در جلوگیری از نفوذ اشیاء خارجی مانند سنگ، خاک و رطوبت به داخل کابل دارد که موجب افزایش طول عمر مفید کابل می‌شود.

مزایای استفاده از لایه زره در کابل‌ها

استفاده از لایه زره به شکل چشمگیری امنیت و کارایی کابل را در محیط‌های صنعتی و پرخطر بالا می‌برد. برخی از مزایای مهم شامل موارد زیر است:

• افزایش مقاومت در برابر فشارهای مکانیکی و ضربه‌های ناگهانی.

• محافظت در برابر نفوذ رطوبت و مواد شیمیایی که می‌تواند از خرابی کابل جلوگیری کند.

• کاهش خطرات ناشی از کشش و فشارهای محیطی در حفاری‌ها و نصب‌های زیرزمینی.

• ایجاد حفاظتی در برابر تداخلات الکترومغناطیسی، به خصوص در انواع خاصی از آرمورها.

نمونه کاربردهای لایه آرمور در پروژه‌های واقعی

در پروژه‌های صنعتی مانند کارخانه‌های تولیدی و تأسیسات نفت و گاز، کابل‌های آرموردار به دلیل مقاومت بالا، گزینه اول برای عبور سیم‌ها از مناطق پرتنش هستند. به طور مثال، در پروژه‌های زیرزمینی که کابل‌ها زیر خاک با فشارهای خارجی و خطر خوردگی قرار می‌گیرند، استفاده از کابل‌های زره‌دار باعث تضمین طول عمر و کاهش هزینه‌های تعمیر و نگهداری می‌شود. در این موارد، کابل‌های آرموردار از جنس فولاد گالوانیزه یا آلومینیوم انتخاب می‌شوند که بسته به شرایط محیطی وزن و مقاومت متفاوتی ارائه می‌دهند.

مقاومت بالا و دوام طولانی در شرایط سخت صنعتی

کابل‌های زره‌دار به دلیل داشتن لایه محافظ فلزی، مقاومت بسیار بالایی در برابر آسیب‌های مکانیکی مانند ضربه، فشار و ساییدگی دارند. این ویژگی باعث می‌شود که در محیط‌های صنعتی که امکان برخورد سیم‌ها با ماشین‌آلات سنگین، قطعات فولادی و شرایط پرتنش وجود دارد، کابل‌ها بدون نگرانی از خرابی یا کاهش عملکرد مورد استفاده قرار گیرند. به‌عنوان مثال، در کارخانه‌های فولادسازی یا خطوط تولید که فشار و لرزش زیاد است، کابل‌های زره‌دار پوششی مطمئن ایجاد کرده و از قطعی‌های ناگهانی جلوگیری می‌کنند.

محافظت در برابر رطوبت، خوردگی و مواد شیمیایی

لایه زره علاوه بر محافظت مکانیکی، سد قوی در برابر نفوذ آب، رطوبت و مواد شیمیایی خورنده است. این مزیت ویژه برای محیط‌هایی مانند کارگاه‌های شیمیایی، صنایع نفت و گاز و محل‌هایی با حضور عوامل خورنده اهمیت زیادی دارد. استفاده از کابل آرموردار ضمن افزایش عمر مفید کابل، هزینه‌های نگهداری و تعویض مکرر را کاهش می‌دهد و از بروز حوادث ناشی از خرابی کابل‌ها جلوگیری به عمل می‌آورد.

افزایش ایمنی و کاهش خطرات ناشی از شرایط محیطی

در پروژه‌های صنعتی، وجود شرایطی مانند فشارهای کششی، پیچش کابل و تداخلات الکترومغناطیسی می‌تواند عملکرد سیستم را مختل کند. کابل‌های زره‌دار با ساختار مقاوم خود، امکان تحمل کشش‌های شدید و ایجاد محافظت در مقابل تداخل‌های الکترومغناطیسی را فراهم می‌کنند. این قابلیت باعث افزایش امنیت کل سیستم و کاهش خطرات ناشی از قطعی‌ها یا اختلالات الکتریکی در محیط‌های حساس مانند نیروگاه‌ها، پالایشگاه‌ها و خطوط تولید پیشرفته می‌شود.

انعطاف‌پذیری بالا و تطبیق‌پذیری در کاربردهای متنوع

کابل‌های زره‌دار در انواع مختلفی عرضه می‌شوند که برای کاربردهای تک‌رشته‌ای یا چندرشته‌ای، فشار ضعیف تا قوی و محیط‌های متفاوت مناسب‌اند. این تنوع باعث می‌شود تا نیازهای خاص هر پروژه از نظر مقاومت، وزن و پوشش محافظتی به بهترین شکل جواب داده شود. برای مثال، در پروژه‌هایی که حمل و نقل آسان و وزن پایین کابل اهمیت دارد، نوع آلومینیومی مورد استفاده قرار می‌گیرد و در شرایطی که مقاومت مکانیکی بالا اولویت دارد، انواع فولادی انتخاب می‌شوند.

کمک به کاهش هزینه‌های بلندمدت پروژه‌های صنعتی

سرمایه‌گذاری در کابل‌های آرموردار با کیفیت، تأثیر مستقیمی بر کاهش هزینه‌های نگهداری، تعمیر و تعویض کابل دارد. دوام و پایداری بالا باعث می‌شود که نیاز به توقف‌های غیرمنتظره خط تولید به حداقل برسد و هزینه‌های ناشی از خرابی‌های ناگهانی کاهش یابد. شرکت‌هایی مانند پارس تکین نوآوران با ارائه کابل‌های زره‌دار استاندارد و با کیفیت، امکان دسترسی به محصولاتی را فراهم کرده‌اند که علاوه بر تضمین عملکرد، به بهینه‌سازی اقتصادی پروژه‌های صنعتی کمک می‌کنند.

اجزای داخلی کابل آرموردار و اهمیت هر بخش

کابل آرموردار از چند لایه کلیدی تشکیل شده که هر یک نقش حیاتی در عملکرد و محافظت کابل ایفا می‌کنند. ابتدا هادی‌های اصلی کابل، معمولاً از جنس مس یا آلومینیوم هستند که وظیفه انتقال جریان برق را برعهده دارند. سپس هر هادی با لایه‌ای از عایق‌های مقاوم مانند PVC یا پلی‌اتیلن پوشانده می‌شود تا از اتصالات کوتاه و نشت جریان جلوگیری شود. پس از آن پوشش داخلی کابل قرار دارد که علاوه بر محافظت از عایق‌ها، مانع از نفوذ رطوبت می‌شود و زمینه‌ای مناسب برای استقرار لایه آرمور فراهم می‌آورد. لایه آرمور به عنوان قلب حفاظتی کابل، معمولاً از سیم‌های فولادی یا آلومینیومی تشکیل شده و نقش اصلی آن مقاوم کردن کابل در برابر فشارهای مکانیکی و ضربات بیرونی است. در نهایت، روکش خارجی کابل که اغلب از مواد مقاوم در برابر سایش، حرارت و مواد شیمیایی است، تمامی این لایه‌ها را محافظت می‌کند و دوام کابل را در محیط‌های سخت تضمین می‌نماید.

ویژگی‌های مرتبط با جنس و ساختار زره در کابل

جنس و ساختار لایه آرمور تاثیر مستقیم بر قابلیت‌های حفاظتی و کاربرد کابل دارند. معمولاً آرمور از فولاد گالوانیزه برای مقاومت بالا ساخته می‌شود که در محیط‌های صنعتی پر فشار و پروژه‌های زیرزمینی سنگین کاربرد دارد. این زره فولادی در برابر ضربه، فشار، و خوردگی محافظت مطمئنی ارائه می‌دهد اما وزن بالاتری دارد. جایگزین سبک‌تر آن آرمور آلومینیومی ست که مقاومت خوبی در برابر رطوبت و خوردگی دارد و گزینه‌ای بهینه برای پروژه‌هایی است که حمل و نقل آسان‌تر و وزن کمتر مدنظر است. شکل و نوع بافت آرمور، نظیر سیم‌های مارپیچ یا نوارهای فولادی، بر انعطاف‌پذیری و میزان حفاظت مکانیکی نیز تاثیرگذار است و باید مطابق با شرایط محیطی و نوع کاربرد انتخاب شود.

تاثیر ساختار رشته‌ها و عایق‌ها در عملکرد کابل

تعداد رشته‌ها و نوع عایق‌بندی کابل آرموردار نقش مهمی در انتقال ایمن جریان برق و جلوگیری از تداخل‌ها دارند. کابل‌های تک‌رشته‌ای برای انتقال جریان در کاربردهای خاص صنعتی با جریان بالا استفاده می‌شوند، در حالی که کابل‌های چندرشته‌ای با انعطاف‌پذیری بیشتر برای نصب‌های پیچیده و محیط‌های محدود به کار می‌روند. عایق‌ها باید علاوه بر تحمل شرایط الکتریکی، در برابر حرارت، رطوبت و مواد شیمیایی مقاوم باشند. استفاده از مواد عایق با کیفیت بالا، مانند پلی‌اتیلن کراس‌لینک یا PVC مقاوم، تثبیت عملکرد کابل را حتی در شرایط سخت تضمین می‌کند و از کاهش عمر کابل جلوگیری می‌نماید.

نکاتی کاربردی در انتخاب کابل آرموردار مناسب

انتخاب کابل آرموردار مناسب مستلزم در نظر گرفتن مواردی از جمله نوع محیط نصب، فشارهای مکانیکی احتمالی، میزان رطوبت و مواد خورنده موجود است. همچنین باید به استانداردهای موجود توجه داشت تا کابل با کیفیت و ایمن انتخاب شود. سایز رشته‌ها و تعداد آنها باید به گونه‌ای انتخاب شود که جریان مورد نیاز بدون افت ولتاژ انتقال یابد. وزن و جنس آرمور نیز باید بر مبنای نیاز به حمل‌ونقل آسان یا مقاومت فوق‌العاده بالا تعیین گردد. برای مثال در پروژه‌های شهری با فضای محدود، آرمور آلومینیومی با وزن کمتر ترجیح داده می‌شود اما در محیط‌های صنعتی پرتنش، آرمور فولادی بهتر جواب می‌دهد. شرکت پارس تکین نوآوران با ارائه مشاوره تخصصی و محصولات استاندارد می‌تواند در انتخاب بهینه بهترین گزینه‌ها را پیشنهاد دهد.

اصول انتخاب کابل آرموردار بر اساس محیط نصب

انتخاب کابل آرموردار باید با توجه به شرایط محیطی نصب انجام شود، چرا که تحمل فشار مکانیکی، نفوذ رطوبت و مواد خورنده در هر پروژه متفاوت است. در محیط‌های پرتنش مثل کارخانه‌ها، کابل‌هایی با آرمور فولادی گالوانیزه مناسب‌تر هستند به دلیل مقاومت بالاتر در برابر ضربه و فشار. در مقابل، برای پروژه‌های شهری یا محل‌هایی که وزن و سهولت حمل اهمیت دارد، کابل آلومینیومی گزینه بهتری خواهد بود. این انتخاب ابتدایی، دوام و کارکرد صحیح کابل را تضمین می‌کند.

تعیین سایز و تعداد رشته‌های کابل برای انتقال جریان بهینه

سایز هادی‌ها و تعداد رشته‌های موجود در کابل آرموردار نقشی کلیدی در تامین جریان مورد نیاز هر پروژه دارند. کابل‌های تک‌رشته برای جریان‌های بالا و کابل‌های چندرشته برای نصب‌های منعطف و محیط‌های محدود‌تر کاربرد دارند. سطح مقطع هادی باید براساس شدت جریان و افت ولتاژ قابل قبول تعیین شود تا عملکرد سیستم برق‌رسانی بدون اختلال و با حداقل افت انرژی باشد.

استانداردهای مربوط به کابل‌های آرموردار و اهمیت آن‌ها

رعایت استانداردهای ملی و بین‌المللی تضمین کیفیت کابل آرموردار و ایمنی کاربری آن است. کابلی که دارای گواهی‌های معتبر باشد، علاوه بر داشتن کیفیت مناسب عایق‌بندی و حفاظت مکانیکی، ویژگی‌های الکتریکی مطمئنی فراهم می‌کند. انتخاب محصولی که از شرکت‌های معتبر مانند پارس تکین نوآوران تهیه شود، ریسک خرابی و نارسایی در سیستم را کاهش می‌دهد و از سرمایه‌گذاری بلندمدت محافظت می‌کند.

یکی از انواع پر کاربرد کابل است. یکی از کابل‌های مورد استفاده در صنعت برق، کابل کیسه‌ ای است که همه ما دست کم یک بار از این کابل در سیم کشی خانه یا هر محیط دیگری از آن استفاده کرده‌ایم. این کابل پر کاربرد معمولاً از دو یا سه رشته سیم با هادی از جنس مس تشکیل می‌شود. عایق هادی موجود در این کابل از pvc هست. غلاف کابل نیز از جنس pvc بوده و به رنگ سفید در بازار موجود است. یک نکته‌ای که نباید فراموش کنید این است که اگر محیط شما دارای دمای زیاد است؛ شما نمی‌توانید از این کابل استفاده کنید، زیرا هرلحظه امکان آتش سوزی وجود دارد.

انواع کابل در ابعاد با ویژگی‌ها و کیفیت‌های متنوع در طیف گسترده‌ای در بازار موجود است. شما باید متناسب با نیاز خود یکی از این کابل‌ها را انتخاب کنید. در انتخاب کابل کیسه‌ ای باید به مشخصات محصول دقت داشته باشید. سیم و کابل کسری یکی از تولیدی‌های مهم در زمینه تولید این کابل با کیفیت است.

کابل کیسه‌ ای یکی از کابل‌های پرکیفیت و در دسترس هست. با گذشت زمان این کابل به سرعت درمیان کاربران محبوبیت زیادی پیدا کرد و افراد بیشتر برای رفع نیازهای خود از این کابل استفاده می‌کنند.

کاربرد کابل کیسه ای

به طور معمول دو تا کاربرد برجسته کابل کیسه‌ ای برجسته است:

کاربرد اول در لوازم الکتریکی مانند: دستگاه‌های صوتی و تصویری، تلویزیون، یخچال، میوه فشار، چرخ گوشت، هم زن برقی و سایر لوازم برقی. از موارد استفاده این کابل می‌توان علاوه بر موارد ذکر شده به چراغ‌های مطالعه، دستگاه اسکنر، چاپگر نیز اشاره کرد.

کاربرد دوم در کارهای گچ کاری که نیاز است؛ این کابل به صورت تو کار در زیر گچ استفاده شود. معمولاً در گچ کاری محیط‌های تجاری، اداری، مسکونی در نور مخفی‌ها بیشتر کاربرد دارد. در روشنایی‌های آویزی نیز مورد استفاده قرار می‌گیرد.

تعریف فنی کابل تخت

کابل تخت نوعی کابل است که هادی‌ها (رشته‌های هادیِ مس یا آلومینیوم) به‌صورت موازی و در یک صفحهٔ تخت کنار هم چیده شده‌اند و هر هادی یا گروه هادی‌ها توسط عایق مجزا پوشیده شده‌اند؛ سپس یک روکش بیرونی تخت مجموع را محافظت می‌کند. برخلاف کابل‌های گرد که هادی‌ها به‌صورت مارپیچ یا دسته‌ای در یک مقطع دایره‌ای قرار می‌گیرند، در کابل تخت تمرکز بر کاهش ضخامت و مرتب‌سازی رشته‌هاست.

ساختار و مواد مورد استفاده

هادی‌ها

معمولاً از مس آنیل‌شده (flexible copper) استفاده می‌شود؛ در برخی موارد آلومینیوم یا مس قلع‌اندود برای مقاومت در برابر خوردگی و بهبود فرایند لحیم‌کاری به‌کار می‌رود. ضخامت و تعداد هادی‌ها بر اساس کاربرد (قدرت، سیگنال، کنترل) متفاوت است.

عایق‌ها و روکش

عایق هر هادی ممکن است از مواد زیر باشد: PVC، XLPE (Cross-linked polyethylene)، سیلیکون، TPU یا ترکیبات مهندسی‌تر برای کاربردهای دمای بالا یا محیط‌های روغنی. روکش بیرونی معمولاً پی وی سی یا پلی‌اورتان است که شکل تخت را حفظ کرده و مقاومت مکانیکی فراهم می‌کند.

لایه‌های تقویت‌کننده

در کابل‌های صنعتی تخت، ممکن است لایه‌های تقویتی از جنس الیاف آرامید (مثل کِنوِفایل/آرامید) یا فولاد به‌کار رود تا مقاومت کششی و سایشی افزایش یابد.

انواع کابل تخت

• کابل تخت قدرت: جهت انتقال برق در جریان‌های کم تا متوسط.

• کابل تخت کنترل: برای سیگنال‌های کنترلی و فرمان بین تجهیزات.

• کابل تخت رباتیک (e-chain): طراحی‌شده برای خم‌های تکراری و حرکت در مسیرهای افقی/عمودی.

• کابل ریبون (Ribbon): معمول در الکترونیک و کامپیوتر برای اتصال بین بردها.

• کابل تخت آسانسوری: مخصوص حرکت بالا/پایین و تحمل میلیون‌ها سیکل حرکت.

مزایای استفاده از کابل تخت

• اشغال فضای کمتر و ضخامت کم؛ مناسب برای کانال‌های باریک.

• مدیریت کابل‌کشی مرتب‌تر و کاهش گره‌خوردگی.

• انعطاف‌پذیری بالا در یک جهت (محور خم‌پذیر مشخص).

• کاهش تداخل القایی بین هادی‌های مجاور در برخی طراحی‌ها.

• قابلیت سفارشی‌سازی برای تعداد رشته و چیدمان مطابق نیاز پروژه.

معایب و محدودیت‌های کابل تخت

• انعطاف‌پذیری محدود در جهت‌های فراتر از محور تخت — پیچش چندمحوره مناسب نیست.

• در برابر فشار جانبی (فشار از بالا یا کناره‌ها) گاهی حساس‌تر از کابل‌های گرد است.

• در برخی موارد هزینهٔ طراحی/ساخت بالاتر نسبت به نمونهٔ گرد مشابه.

• نمونه‌های کاربرد کابل تخت

  آسانسور

  کابل تخت آسانسوری برای تأمین برق، روشنایی و سیگنال‌های کنترل کابین استفاده می‌شود. طراحی آن‌ها طوری است که بتوانند میلیون‌ها سیکل بالا/پایین را تحمل کنند و استانداردهای ایمنی و آتش‌گیری را پاس کنند.

  رباتیک و اتوماسیون صنعتی

  بازوهای رباتیک و میزهای مکانیزه که نیاز به حرکت تکراری و دقیق دارند از کابل‌های تخت مخصوص رباتیک بهره می‌گیرند. این کابل‌ها معمولاً با روکش مقاوم به سایش و هستهٔ تقویتی عرضه می‌شوند.

  الکترونیک داخلی و بردها

  کابل‌های ریبون تخت برای ارتباط بین مودول‌ها و بردهای داخل دستگاه‌ها مناسب‌اند؛ به‌خصوص در فضاهای محدود داخل کیس یا تجهیزات پزشکی و آزمایشگاهی.

  نکات نصب و نگهداری کابل تخت

  • از خم‌های تند با شعاع کمتر از حد مجاز سازنده خودداری کنید؛ دستورالعمل‌های radius خم را چک کنید.

  • در مسیرهای که فشار جانبی وجود دارد، از محافظ‌ها یا کانال‌های مخصوص استفاده کنید.

  • برای کابل‌های حرکت‌پذیر، محدودهٔ سیکل کاری (تعداد دفعات حرکت) را با مشخصات تولیدکننده تطبیق دهید.

  • اتصالات پایان کابل را با در نظر گرفتن توزیع نیرو و محافظت مکانیکی اجرا کنید (strain relief).

  • در محیط‌های با دما و رطوبت بالا، از روکش‌های مناسب و مواد مقاوم در برابر حرارت و رطوبت استفاده کنید.

  محاسبات و انتخاب سایز هادی در کابل تخت

  برای انتخاب ضخامت هادی باید جریان نامی (I) و افت ولتاژ مجاز (ΔV) و طول مسیر را در نظر گرفت. فرمول‌های پایهٔ محاسبات افت ولتاژ و انتخاب سایز هادی مشابه کابل‌های گرد هستند اما توجه به چیدمان تخت و توانایی دفع حرارت در مقطع تخت اهمیت دارد. برای پروژه‌های قدرتی، مشورت با جدول‌های تولیدکننده و استانداردهای مربوطه (مانند IEC یا استانداردهای ملی) ضروری است.

  مثال ساده: ΔV = I × R R = ρ × L / A (ρ = مقاومت مخصوص هادی، L = طول، A = سطح مقطع هادی)

  استانداردها و معیارهای ایمنی

  کابل‌های تخت صنعتی باید با استانداردهای مربوطه سازگار باشند: کلاس‌های اشتعال‌پذیری، مقاومت در برابر هوازدگی، فاکتورهای EMI/EMC و گاهی استانداردهای خاص آسانسور یا تجهیزات پزشکی. حتماً گواهی‌نامه‌ها و دیتاشیت‌های تولیدکننده را بررسی کنید.

  چگونه کابل تخت مناسب پروژه را انتخاب کنیم؟

  1. کاربری (قدرت، کنترل، سیگنال) را مشخص کنید.

  2. جریان و ولتاژ نامی را محاسبه یا از مشخصات دستگاه استخراج کنید.

  3. محیط نصب (دما، رطوبت، تماس با روغن یا مواد شیمیایی) را بررسی کنید.

  4. نیاز به حرکت مکرر یا ثابت بودن کابل را تعیین کنید.

  5. از دیتاشیت‌ها برای بررسی شعاع خم، سیکل عمر و کلاس مقاومت استفاده کنید.

  جمع‌بندی

  کابل تخت گزینه‌ای بسیار کارآمد در مواردی است که فضای نصب محدود، نیاز به کابل‌کشی مرتب یا حرکت مکرر وجود دارد. با انتخاب درست مواد، عایق و طراحی مکانیکی می‌توان طول عمر و عملکرد قابل‌اطمینانی از این کابل‌ها انتظار داشت. همواره استانداردها، دیتاشیت تولیدکننده و شرایط محیطی را در انتخاب نهایی لحاظ کنید.

کابل دریایی یک فناوری پیشرفته مهندسی است که برای انتقال داده‌ها و انرژی الکتریکی در بستر دریاها و اقیانوس‌ها طراحی و نصب می‌شود. این کایل‌ها معمولاً در اعماق مختلف دریا قرار می‌گیرند و قادرند در برابر شرایط محیطی بسیار سخت مانند فشار زیاد آب، خوردگی ناشی از آب شور، آسیب‌های ناشی از موانع طبیعی در کف دریا و شرایط دمایی غیرمعمول مقاومت کنند. برای اطمینان از عملکرد صحیح، از پوشش‌های مقاوم و چندلایه در این کابل‌ها استفاده می‌شود که توانایی محافظت از کابل‌ها در برابر آسیب‌های محیطی و فشارهای زیرآبی را دارند. همچنین کابل‌های دریایی علاوه بر ارتباطات، در زمینه‌های دیگر نیز کاربرد دارند؛ به عنوان مثال، در انتقال انرژی الکتریکی برای تأمین برق جزایر، سکوهای نفتی و نیروگاه‌های بادی دریایی.

کابل‌های دریایی عمدتاً از فیبر نوری ساخته می‌شوند، به عنوان زیرساخت‌های حیاتی برای انتقال داده‌ها و سیگنال‌های مخابراتی در سطح بین‌المللی عمل می‌کنند. کابل‌های فیبر نوری به دلیل سرعت بسیار بالا و ظرفیت عظیم انتقال داده‌ها، در حال حاضر بخش عمده‌ای از ارتباطات اینترنتی، تماس‌های تلفنی بین‌المللی، پخش تلویزیونی و سایر خدمات دیجیتال را پشتیبانی می‌کنند. این کابل‌ها شبکه‌ای پیچیده و وسیع را تشکیل می‌دهند که میلیون‌ها نفر و سازمان‌ها را در سراسر جهان به هم متصل می‌کند و در واقع شریان‌های اصلی ارتباطات جهانی هستند.

کابل‌های دریایی به عنوان خطوط اصلی ارتباطات بین کشورهای مختلف، در مواقعی که انتقال داده‌ها از طریق ماهواره‌ها به دلیل محدودیت‌های ظرفیت یا سرعت دشوار باشد، نقش حیاتی ایفا می‌کنند.

فیبر نوری یا هادی مسی

در مرکز این کابل، بسته به کاربرد آن، فیبرهای نوری یا هادی‌های مسی قرار دارند. فیبرهای نوری که نازک‌تر از موی انسان هستند، می‌توانند حجم عظیمی از داده‌ها را با سرعت نور منتقل کنند. این فیبرها یا هادی‌ها در ژله پترولیوم مخصوصی غوطه‌ور می‌شوند که از آنها در برابر رطوبت و فشار محافظت می‌کند.

لوله آلومینیومی یا مسی

لایه بعدی، یک لوله آلومینیومی یا مسی است که محافظت مکانیکی را تأمین می‌کند و مانند زرهی در اطراف هسته کابل عمل می‌کند. روی این لایه، پوششی از پلی کربنات قرار می‌گیرد که استحکام و انعطاف‌پذیری کابل را افزایش می‌دهد. سپس یک لایه ضد آب آلومینیومی اضافه می‌شود که سد محکمی در برابر نفوذ آب ایجاد می‌کند.

لایه آرمور فولادی

یکی از مهم‌ترین بخش‌های کابل دریایی، لایه آرمور فولادی است که از سیم‌های فولادی به هم تابیده تشکیل شده و مقاومت فوق‌العاده‌ای در برابر کشش و فشار ایجاد می‌کند. کابل‌ آموردار در برابر خطراتی مانند لنگر کشتی‌ها، حملات جانوران دریایی و فرسایش ایمنی خوبی دارند.

روکش پلی اتیلن

در نهایت، یک روکش پلی اتیلن مخصوص روی تمام این لایه‌ها را می‌پوشاند. این روکش نه تنها در برابر خوردگی مقاوم است، بلکه سطحی صاف و لغزنده ایجاد می‌کند که از رشد جلبک‌ها جلوگیری می‌کند و تمیز کردن کابل را آسان‌تر می‌سازد.

کابل‌های دریایی بر اساس کاربرد و محل نصب به انواع مختلفی تقسیم می‌شوند.

• کابل‌های کشتی

• کابل‌های فراساحلی

• کابل‌های زیردریایی

کابل‌های کشتی

کابل‌های کشتی یا Marine Cables مخصوص استفاده در کشتی‌ها هستند و باید در برابر ارتعاشات، نمک و رطوبت مقاوم باشند. این کابل‌ها معمولاً استانداردهای سخت‌گیرانه نظامی را نیز رعایت می‌کنند.

کابل‌های فراساحلی

کابل‌های فراساحلی (Offshore) برای استفاده در سکوهای نفتی و گازی طراحی شده‌اند. این کابل‌ها باید در برابر مواد شیمیایی خورنده، فشار زیاد و دمای متغیر مقاوم باشند و قابلیت انتقال هم‌زمان برق و داده را داشته باشند.

کابل‌های زیردریایی

کابل‌های زیردریایی خود به چند دسته تقسیم می‌شوند:

• کابل‌های کف‌خواب برای نصب در بستر دریا طراحی شده‌اند و باید وزن و استحکام کافی داشته باشند.

• کابل‌های فشار متغیر برای استفاده در عمق‌های مختلف مناسب هستند و می‌توانند تغییرات فشار را تحمل کنند.

• کابل‌های غواصی برای استفاده در تجهیزات غواصی و روبات‌های زیرآبی طراحی شده‌اند و کابل‌های شناور برای کاربردهای سطحی استفاده می‌شوند.

ویژگی‌های فنی و استانداردها

کابل دریایی باید مجموعه‌ای از استانداردهای سخت‌گیرانه را رعایت کند تا بتواند در محیط چالش‌برانگیز دریا دوام بیاورد. در ادامه مهم‌ترین ویژگی‌های این کابل‌ها را بیان می‌کنیم:

• تحمل فشار بالا

• استحکام مکانیکی

• سازگاری با محیط‌زیست

تحمل فشار بالا

این کابل‌ها باید قادر به تحمل فشار هیدرواستاتیک در عمق‌های مختلف باشند که می‌تواند به صدها اتمسفر برسد. مقاومت در برابر خوردگی یک الزام حیاتی است، زیرا آب شور دریا بسیار خورنده است. کابل‌ها باید در برابر اثرات شیمیایی آب دریا، از جمله خوردگی اسیدی و اکسیداسیون مقاوم باشند.

استحکام مکانیکی

استحکام مکانیکی کابل‌ها باید به حدی باشد که بتوانند ضربات ناشی از برخورد با لنگر کشتی‌ها، تجهیزات ماهیگیری و اجسام سقوط کرده را تحمل کنند. همچنین باید در برابر حمله جانوران دریایی مانند کوسه‌ها و نهنگ‌ها محافظت شوند.

سازگاری با محیط‌زیست

کابل‌های دریایی باید سازگار با محیط‌ زیست باشند و از انتشار مواد سمی به آب دریا جلوگیری کنند. آنها همچنین باید قابلیت تمیزشدن از جلبک‌ها و سایر موجودات دریایی که روی سطح آنها رشد می‌کنند را داشته باشند.

نحوه نصب و راه‌اندازی کابل دریایی

نصب کابل دریایی فرایندی پیچیده و چند مرحله‌ای است که نیازمند برنامه‌ریزی دقیق و تجهیزات تخصصی است. ابتدا، مسیریابی دقیق با استفاده از نقشه‌برداری سه‌بعدی بستر دریا انجام می‌شود تا مناسب‌ترین مسیر با کمترین خطر و بیشترین پایداری شناسایی شود. سپس کشتی‌های مخصوص کابل‌گذاری که مجهز به سیستم‌های موقعیت‌یاب دقیق و تجهیزات پیشرفته هستند، عملیات نصب را آغاز می‌کنند. در مناطق کم‌عمق (تا عمق ۱۰۰۰ متر)، کابل باید در شیاری به عمق ۱ تا ۳ متر در بستر دریا دفن شود. این کار توسط ربات‌های مخصوص زیرآبی انجام می‌شود که با فشار آب یا وسایل مکانیکی، شیاری در بستر ایجاد می‌کنند. در عمق‌های بیشتر، کابل مستقیماً روی بستر دریا قرار می‌گیرد، اما باید با دقت کنترل شود تا از ایجاد پیچ و تاب اضافی جلوگیری شود. در نقاط اتصال به خشکی، کابل باید از طریق لوله‌های مخصوص (conduit) عبور داده شود تا از آسیب‌های ناشی از امواج و جریان‌های ساحلی در امان بماند. پس از نصب، تمام مسیر کابل با دوربین‌های زیرآبی و سنسورهای مختلف بازرسی می‌شود تا از نصب صحیح آن اطمینان حاصل شود.

روش‌های تعمیر و نگهداری کابل دریایی

نگهداری از کابل دریایی نیازمند برنامه منظم بازرسی و تعمیرات است. بازرسی‌های دوره‌ای با استفاده از ربات‌های زیرآبی (ROV) انجام می‌شود که مجهز به دوربین‌های با کیفیت بالا و سنسورهای پیشرفته هستند. این ربات‌ها می‌توانند آسیب‌های فیزیکی، خوردگی و رشد جلبک‌ها را شناسایی کنند. در صورت مشاهده آسیب، تیم‌های تعمیراتی با استفاده از کشتی‌های مخصوص به محل اعزام می‌شوند. برای تعمیر کابل، ابتدا باید محل دقیق آسیب با استفاده از سیگنال‌های الکتریکی یا نوری مشخص شود. سپس کابل با دستگاه‌های مخصوص از کف دریا بالا کشیده می‌شود. تعمیر معمولاً شامل برش قسمت آسیب‌دیده و اتصال یک قطعه جدید با استفاده از اتصالات مخصوص ضد آب است. پس از تعمیر، کابل دوباره به دقت در بستر دریا قرار داده می‌شود و محل تعمیر با دوربین‌های زیرآبی بازرسی می‌شود. همچنین تست‌های الکتریکی و نوری برای اطمینان از عملکرد صحیح کابل انجام می‌شود.

سخن پایانی

در این مقاله به بررسی جامع کابل دریایی، یکی از مهم‌ترین دستاوردهای مهندسی عصر حاضر پرداختیم. کابل دریایی نقش حیاتی در برقراری ارتباطات بین‌المللی و انتقال انرژی ایفا می‌کند. با لایه‌های پیچیده و هوشمندانه این کابل‌ها آشنا شدید که از فیبرهای نوری در مرکز تا روکش پلی اتیلن در بیرونی‌ترین لایه را شامل می‌شود. کابل‌های دریایی در انواع کابل‌های کشتی، فراساحلی و زیردریایی ساخته می‌شوند که هر کدام ویژگی‌های خاص خود را دارند. از مهم‌ترین ویژگی‌های این کابل‌ها تحمل فشار زیاد، استحکام مکانیکی و سازگاری با محیط‌زیست است. سیم و کابل مشهد با بهره‌گیری از تکنولوژی‌های روز و مواد اولیه با کیفیت، توانسته است محصولاتش را در صنایع مختلفی مانند برق، مخابرات، نفت و گاز، و ساختمانی عرضه کند. این برند با ارائه محصولاتی ایمن، بادوام و مقرون‌به‌صرفه وداشتن استانداردهای بین‌المللی، توانسته پاسخگوی نیازهای مختلف بازار داخلی و خارجی باشد.

کابل های ابزار دقیق به کابل هایی گفته می شود که در سیستم های پردازشی و کنترلی مورد استفاده قرار می گیرد که دارای قابلیت های مختلفی همچون مقاومت در برابر نویز پذیری از امواج درونزا و برونزا و مقاومت در برابر تداخلات و تاثیر پذیری از کابل های همجوار و یا منابع تولید امواج الکترو مغناطیس است و این امکان را دارند که جریان های پایین یا سیگنال هایی در سطح ولتاژ پایین را بدون هیچ گونه تغییری انتقال دهند.

ساختار کابل ابزار دقیق

هادی :

مس آنیل شده گروه 1 (تک مفتولی) ، گروه 2 (تابیده شده منظم) و یا گروه 5 (انعطاف پذیر – افشان) به صورت ساده یا قلع اندود مطابق با استاندارد BS 6360

عایق :

آمیزه PVC ، PE ، HFFR یا XLPE

نحوه قرارگیری رشته ها :

رشته ها به صورت تکی یا المان های زوج ، سه تایی و یا چهار تایی با رنگ بندی یا شماره گذاری مشخص می شوند

اسکرین زوج ها :

برای کابل های دارای اسکرین روی زوج به صورت سیم ارت قلع اندود ، فویل آلومینیوم و نوار پلی استر و یا سیم های بافت مس یا مس قلع اندود و یا ترکیب بافت و فویل

اسکرین کلی :

برای کابل های دارای اسکرین کلی به صورت سیم ارت قلع اندود ، فویل آلومینیوم و نوار پلی استر و یا سیم های بافت مس یا مس قلع اندود و یا ترکیب بافت و فویل

روکش میانی :

آمیزه PVC ، PE یا HFFR

زره :

سیم های فولادی گالوانیزه ، نوار فولادی دوبل و یا بافت سیم فولادی روی روکش میانی برای کابل های زره دار

روکش :

آمیزه PVC ، PE یا HFFR. رنگ روکش به طور معمول مشکی است

کاربرد کابل های ابزار دقیق :

کابل‌ های ابزار دقیق با استاندارد های مختلفی تولید می‌شوند که هر یک برای شرایط خاصی کاربرد دارند ، این کابل‌ ها در صنایع حساسی نظیر گاز ، پتروشیمی و نفت ، در نیروگاه‌ ها و همچنین در ارتباط با دستگاه‌ های حساسی استفاده می‌شوند ، بنابراین تولید کنندگان کابل ابزار دقیق استاندارد های سطح بالایی را در تولید این کابل‌ ها در نظر می‌گیرند.

از این کابل‌ ها می‌توان به ‌صورت فنی در زیر زمین ، محیط‌ های روباز ، فضای داخلی سرپوشیده ساختمان‌ ها و کانال‌ ها استفاده کرد و همچنین در محیط‌ هایی که خطر تماس با مواد شیمیایی و روغن نیز وجود داشته باشد هم این کابل‌ ها گزینه مناسبی هستند.

انواع کابل های ابزار دقیق :

کابل ابزار دقیق آرموردار

کابل ابزار دقیق سیلیکونی

کابل ابزار دقیق ضد آتش

کابل ابزار دقیق اعلام حریق

کابل ابزار دقیق آرموردار :

کابل‌های ابزار دقیق آرموردار بطور کلی در سه مدل تولید می‌شوند.

مدل اول : کابل ابزار دقیق با روکش پلی اتیلن می‌باشد که به آرمور یا همان زره مجهز است ، از این کابل در محیط‌های خارجی و به‌ ویژه برای دفن در زیر زمین استفاده می‌شود ، روی بدنه این نوع کابل، کد P1T2 حکاکی شده است که بیانگر اطلاعات ذکر شده می‌باشد.

مدل دوم : کابل ابزار دقیق با روکش پلی اتیلن می‌باشد که مجهز به آرمور یا زره است ، اما زره این مدل حاوی سرب است ، این کابل برای محیط‌های نفتی و پالایشگاهی طراحی شده و زره آن قابلیت مقاومت در برابر مواد نفتی را دارد ، روی بدنه این کابل کد P1T3 حکاکی شده که بیانگر اطلاعات فوق است.

مدل سوم : کابل ابزار دقیق با روکش PVC است ، این کابل نیز مجهز به زره می‌باشد و از آن برای محیط‌های خارجی و دفن در زیر زمین استفاده می‌شود ، تنها تفاوت این کابل با مدل اول ، جنس روکش کابل است ، روی بدنه این مدل، کد P2T2 حکاکی شده است.

کابل ابزار دقیق عایق پلی اتیلن زره دار

کابل های ابزار دقیق با عایق پلی اتیلن به صورت مسلح دارای استاندارد BS 5308 ،Part 1 ،Type 2 بوده و دارای آرمور مناسب برای استفاده در محیط آزاد و به صورت دفنی در زیر زمین است.

ساختار کابل با توجه به تصویر بالا به شرح زیر است

1 - هادی از جنس مس آنیل شده

2 - عایق پلی اتیلن

3 - لایه محافظ برای جلوگیری از تاثیر امواج الکترو مغناطیس پیرامونی

4 - لایه PETP

5 - نوار آلومینیوم-پلی استر، در تماس با سیم تخلیه از جنس مس قلع اندود

6 - لایه روکش داخلی مشکی از جنس پلی اتیلن

7 - آرمور سیم مفتول فولادی گالوانیزه

8 - روکش بیرونی از جنس PVC

کابل ابزار دقیق عایق پلی اتیلن سرب دار

کابل های ابزار دقیق با عایق پلی اتیلن و دارای محافظ مکانیکی و هم چنین مقاوم در برابر مواد هیدرو کربنی معمولاً در تاسیسات نفتی و پالایشگاه ها استفاده می گردد.

ساختار کابل با توجه به تصویر بالا به شرح زیر است

1 - هادی از جنس مس گرما دیده

2 - عایق پلی اتیلن

3 - لایه محافظ برای جلوگیری از تاثیر امواج الکترو مغناطیس پیرامونی

4 - لایه PETP

5 - نوار آلومینیوم-پلی استر، در تماس با سیم تخلیه از جنس مس قلع اندود

6 - لایه روکش داخلی مشکی از جنس پلی اتیلن

7 - غلاف از جنس سرب جهت جلوگیری از نفوذ مواد هیدرو کربنی (نفتی) به ساختمان کابل

8 - روکش داخلی از جنس PVC

9 - زره سیم مفتول فولادی گالوانیزه

10 - روکش بیرونی از جنس PVC

کابل ابزار دقیق سیلیکونی :

کابل های ابزار دقیق سیلیکونی جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می رود و قابل نصب در فضای باز و یا بصورت دفن در زمین می باشد ، برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیرهای برقی) و نوع با شید کلی آن و برای سیستم های آنالوگ نوع شیلدار زوجی و کلی آن Overall screen مورد استفاده قرار میگیرد.

کابل ابزار دقیق وظیفه دارد یک مسیر مطلوب و رضایت بخش برای دریافت و انتقال سیگنال آماده کند ، تنوع بسیاری در تجهیزات و عملگر ها وجود دارد و اینکه چه میزان حساس بودن یا اثر بخش بود طبیعتا قابل تغییر است و در شرایط متفاوتی کار می کنند که بنا به نوع کار کابل ابزار دقیق مناسب آن را استفاده می کنند و در انواع کارخانه ها ، پالایشگاه ها ، نیروگاه ها ، پست های برق و پتروشیمی و در بسیاری از صنعت های دیگر کاربرد دارد.

کابل های ابزار دقیق سیلیکونی با هادی هایی از جنس افشان و مفتول قابل ارائه می باشند ، از خصوصیات کابل های ابزار دقیق سیلیکونی میتوان به مواردی از قبیل : مقاوم بودن در برابر نور خورشید ، اسید ها ، الکل ها ، روغن ها با وزن مولکولی بالا ، اشعه مادون قرمز ، ماورا بنفش ، اشعه گاما و شرایط جوی مانند محیط سرد و خشک و کویری و محیط های شرجی با رطوبت بالا اشاره کرد.

از ویژگی های مهم کابل های ابزار دقیق سیلیکونی انعطاف پذیری بالا در محدوده ی دمایی 60- تا 200+ درجه سانتی گراد و همچنین خاصیت عاری بودن از گاز های اسیدی (Halogen Free) ، عدم انتشار گاز های سمی در هنگام آتش سوزی (Low Smoke) ، عدم انتشار شعله (Flame Retardant)

کابل ابزار دقیق ضد آتش

کابل های ابزاردقیق ضد آتش جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می روند و قادر به مقاومت در برابر آتش در مدت زمان حداقل سه ساعت می باشند همچنین قابلیت نصب در فضای باز ، بصورت دفن در زمین ، داخل ساختمان و یا در داخل کانال را دارند ، برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیر های برقی) نوع با شید کلی آن (Overall screen ) و برای سیستم های آنالوگ نوع شیلددار زوجی و کلی آن (Individual & Overall screen) مورد استفاده قرار می گیرد. شیلد کلی کابل قادر است آن را در برابر نویز های خارجی محافظت نماید.

کابل ابزار دقیق اعلام حریق

این کابل‌ها به صورتی طراحی شده اند که برای یک بازه زمانی مشخص می‌توانند با حرارت‌های بسیار بالا مقابله کنند و تحمل بالایی دارند. کابل‌های اعلام حریق با داشتن مقاومت در برابر شعله و حرارت در سیستم‌های اعلام و اطفای حریق ، سیستم‌های حفاظتی و هشدار آتش در ساختمان‌ها به صورت گسترده مورد استفاده قرار می‌گیرند ، کابل اعلان حریق در مواردی مورد استفاده قرار می‌گیرند که ایمنی در برابر آتش سوزی بسیار مهم است.

کابل نسوز اعلام حریق دارای یک هادی از رشته های مسی قلع اندود شده می باشد. کیفیت این هادی را دارا بودن استانداردهای IEC 60228 و VDE 0295 تضمین می کنند. برای جلوگیری از تاثیر منفی نویزهای موجود در محیط بر روی انتقال سیگنال در این کابل ها، از یک حفاظ آلومینیومی به همراه دو لایه پوشش پلی استر در زیر و روی سیم تخلیه استفاده می شود و در نهایت روکش از جنس سیلیکون این کابل را در برابر حرارت و شعله مقاوم می کند.

کابل اعلام حریق و کابل ضد شعله متفاوت از هم هستند و نباید اشتباه گرفته شوند ، اهداف کاری هر دو کابل در یک مسیر است اما به طور کلی متفاوت طراحی شده اند. کابل ضد شعله فقط می تواند از انتشار آتش جلوگیری کند اما کابل های اعلام حریق به شکلی طراحی شده اند که اجازه می دهد مدار بتواند فعالیت لازم در برابر آتش را برای مدت مشخصی داشته باشد.

آزمایشات و تست‌ کابل های ابزار دقیق

بر اساس استاندارد EN50288 تست های مختلفی برای استاندارد بودن کابل ابزار دقیق گرفته میشود که در زیر بیان شده است

1 - تست مقاومت هادی

2 - تست high voltage

3 - تست مقاومت عایقی

4 - ظرفیت خازنی

5 - ازدیاد طول هادی

6 - ضربه

7 - تست دوام مارک سیم

8 - تست استقامت کششی و درصد ازدیاد طول کششی(عایق و روکش)

9 - تست shrinkage

نکات مهم در خرید کابل ابزار دقیق

از آنجا که کابل های ابزار دقیق کابلهایی بسیار تخصصی و مهم هستند و استفاده از کابل نامرغوب ممکن است سبب خسارات جبران ناپذیری شود، عموما خرید این کابل‌ها را به دست افراد متخصص میسپارند ، برای خرید کابل ابزار دقیق باید به نکات زیر توجه فرمایید.

1 - باید دقیقا بدانیم که کابل ابزار دقیق را برای چه منظور و چه عملکردی درنظر داریم. به عنوان مثال ممکن است مقاومت زیادی را مد نظر داشته باشیم یا قدرت بیشتر

2 - قبل از خرید این کابل باید به شرایط محیطی دقت کنیم ، این که بدانیم کابل ابزار دقیق قرار است در چه محیطی استفاده شود ما را در انتخاب نوع کابل ، روکش و عایق آن کمک شایانی خواهد کرد ، به عنوان مثال کابل ابزار دقیقی که در پالایشگاه استفاده میشود با کابل ابزار دقیق که در بیمارستان استفاده خواهد شد متفاوت است.

3 - قیمت همواره یکی از اصلی ترین عوامل محدود کننده برای خرید کابل ابزار دقیق است. ممکن است برای شما این سوال به وجود آید که علت تفاوت قیمت کابل ابزار دقیق در چیست ؟ علت آن در ساختار داخلی کابل ابزار دقیق می باشد ، به این صورت که در برخی کابل های ابزار دقیق از روکشی قوی و سنگین استفاده می کنند که همین امر موجب گران شدن آن کابل خواهد شد

سیم کیسه ای نوعی سیم نازک و انعطاف پذیر است که معمولاً در بسته بندی های چند رشته ای به شکل حلقه یا کیسه عرضه میشود. این سیم ها بیشتر برای مصارف سبک مانند اتصال های موقتی، تعمیرات ساده، بستن کابل ها یا استفاده های آموزشی کاربرد دارند. سیم کیسه ای به دلیل انعطاف بالا، قیمت مناسب و قابلیت استفاده آسان، در بین کاربران خانگی و فنی بسیار محبوب است.

این نوع سیم در رنگ ها، ضخامت ها و طول های مختلف تولید میشود و میتوان آن را به راحتی خم کرد یا برید. همچنین برای پروژه های الکترونیکی ساده و تست مدارات نیز مورد استفاده قرار میگیرد. در فروشگاه هایی مثل الفبای برق، سیم کیسه ای با کیفیت بالا و در انواع مختلف عرضه میشود تا خریداران بتوانند بر اساس نیاز خود انتخابی دقیق و مقرون به صرفه داشته باشند.

تراول کابل آسانسور به کابلی بزرگ، نسبتا قطور و تخت گفته می ‌شود که مرتبط کننده تابلوی فرمان آسانسور و کابین می‌ باشد. وظیفه این کابل بزرگ بسیار مهم و حیاتی است؛ بنابراین باید از جنس مرغوب و محکم آن برای ایمنی بیشتر آسانسور استفاده کرد.

از آنجایی که این کابل همیشه در رفت و آمد بوده و به همراه کابین آسانسور بالا و پایین می ‌شود، باید از انعطاف پذیری بالایی برخوردار باشد. کابل تراول آسانسور در انوع ۱۲، ۱۸، ۲۰ و ۲۴ رشته به کار می‌روند. بهتر است در این کابل کمتر از ۱۲ رشته استفاده نشود. این نوع کابل سبک‌تر از بقیه انواع بوده و ممکن است باعث سبکی و گره خوردگی شود.

کارایی تراول کابل آسانسور چیست؟

کار اصلی کابل تراول آسانسور انتقال دستور عملکرد بین نقاط مختلف یعنی کابین آسانسور و صفحه فرمان است. به طور مثال وقتی که شما دکمه طبقه دوم را می ‌فشارید، کابل تراول این دستور را در بین اعضا مختلف آسانسور انتقال می دهد. برخی شرکت‌ها به جای کابل تراول از OS استفاده می کنند.

جالب است بدانید که در مراحل نصب آسانسور آخرین مرحله نصب کابل تراول است. رشته نخی بسیار محکم در درون این کابل باعث استقامت بسیار بالا و طول عمر آن می ‌شود. البته واضح و مبرهن است که هرچه کیفیت و مرغوبیت کابل شما بالاتر باشد به تبع آن عمر بیشتری نیز خواهد داشت.متریال تراول کابل آسانسور

متریال تراول کابل آسانسور چیست؟

برای ساخت تراول کابل آسانسور باید از متریال با مرغوبیت بالا استفاده کرد. از آنجایی که این کابل با کابین همواره در حال حرکت است، بنابراین استهلاک بالایی خواهد داشت و عدم استفاده از متریال مناسب و مرغوب باعث کوتاه شدن عمر و لزوم تعویض مجدد آن را فراهم می ‌آورد.

امروزه از جعبه کاردک به عنوان یک بخش کمکی برای تسهیل کار کابل تراول و همچنین جلوگیری از استهلاک آن استفاده می ‌شود. با استفاده از جعبه کاردک نیاز به متراژ کمتری از کابل تراول خواهید داشت. اگر به فکر کابل تراول برای یک پروژه ساختمانی عظیم با طبقات زیاد هستید؛ بهتر است که برای خرید جعبه کاردک نیز اقدام کنید.طریقه محاسبه طول تراول کابل آسانسور

طریقه محاسبه طول تراول کابل آسانسور

محاسبه طول تراول کابل آسانسور کاری بسیار تخصصی است و پیشنهاد می ‌شود اگر در این زمینه صاحب نظر و متخصص نیستید خودتان به محاسبه طول نپردازید. با این وجود فرمول اصلی برای محاسبه طول تراول کابل آسانسور به شرح زیر است.

توجه داشته باشید که برای نسب این کابل باید از بست مخصوص آن استفاده کرد. این بست‌ها برای محکم سازی کابل تراول طراحی شده تا از تکان‌های احتمالی و ناخواسته آن جلوگیری کنند. استفاده از بست‌ های مخصوص علاوه بر بالا بردن ایمنی کار برای استاندارد بودن آن لازم و ضروری است.انواع تراول کابل آسانسور

انواع تراول کابل آسانسور

رشته ‌های تراول کابل آسانسور انواع متفاوتی داشته و بر اساس موارد مختلفی طبقه بندی می‌ شوند. در ادامه به معرفی برخی از انواع تراول کابل آسانسور می ‌پردازیم. برای کسب اطلاعات بیشتر در این زمینه با ما همراه باشید.تراول کابل آسانسور چیست؟

انواع تراول کابل آسانسور بر اساس شکل

تراول کابل آسانسور بر اساس شکل به دو دسته گرد و تخت طبقه بندی می‌شوند.

نوع گرد این کابل ‌ها دارای رشته ‌های بسیار زیادی هستند که به طور منظم به دور یک عضو مرکزی پیچیده شده ‌اند. تعداداین رشته‌ های هدایتی در برخی موارد به ۱۲۰ عدد می ‌رسد.

این نوع کابل انعطاف پذیری بسیار بالایی داشته و محصول بسیار مناسب و مرغوبی برای آسانسور مناسب برای مکان‌ های پر رفت و آمد می‌ باشد. همچنین در ساختمان ‌های بلند که سرعت جا به جایی آسانسور بسیار مهم است، از این نوع کابل استفاده می‌ شود.

در نوع دوم که کابل های تخت هستند؛ معمولا کابل ‌ها به صورت موازی در کنار هم قرار گرفته و در آخر یک لایه محافظتی روی آن‌ها قرار می‌ گیرد. در این نوع کابل ممکن است که رشته‌های هدایتی به صورت گرد دور هم قرار گرفته و به شکل استوانه در ‌آیند.

این استوانه‌های ظریف به صورت موازی در کنار هم قرار ‌گیرند و در نهایت یک روکش پلاستیکی به عنوان محافظ روی سیم ها قرار گرفته و مثل حفاظ عمل می کنند.

در ساختمان‌ های معمولی و آپارتمانی که ارتفاع زیادی نداشته و استفاده از آن ‌ها در حد معمول و نه بیش از حد می‌ باشد، عموما از این نوع کابل استفاده می ‌شود.

انواع تراول کابل آسانسور بر اساس تعداد رشته

انواع تراول کابل آسانسور بر اساس تعداد رشته

تراول کابل آسانسور بر اساس رشته به دسته ‌های ۴، ۸، ۱۲، ۱۶، ۲۰، ۲۴ رشته تقسیم بندی می ‌شوند. باید گفت که متداول ‌ترین نوع کابل تراول بر اساس تعداد رشته دسته ‌های ۱۲، ۲۰ و ۲۴ رشته هستند.

تصمیم گیری برای انتخاب تعداد رشته کابل به میزان استفاده و کاربرد آسانسور شما بستگی دارد. واضح است که هر چه طبقات ساختمان و استفاده بیشتر باشد، به تعداد رشته های کابل افزوده می شود.انواع تراول کابل آسانسور از لحاظ جنس

انواع تراول کابل آسانسور از لحاظ جنس

در ساخت انواع تراول کابل آسانسور از مواد اولیه بسیاری استفاده می‌ شود؛ اما اولین و اصلی ‌ترین ماده تشکیل دهنده آن با ماده تشکیل دهنده سیم‌ های مسی یکسان است. کابل‌های تراول عموما به صورت نیمه مسی، تمام مسی و یا آلومینیومی ساخته می‌شوند. عموما سیم های نیمه مسی محبوبیت بیشتری دارند.وزن تراول کابل آسانسور

وزن تراول کابل آسانسور چقدر است؟

هر ۴.۷ سانتی متر تراول کابل آسانسور که معادل ۱.۸۵ اینچ می‌ باشد باید ۰.۰۷ کیلوگرم وزن داشته باشد. این مقدار وزن استاندارد این محصول بوده و برای هر نوع تراول کابل آسانسوری صادق است. پس می ‌‌توان گفت که هر اینچ از این کابل برابر با ۰.۰۹ کیلوگرم می ‌باشد.

توجه داشته باشید که هرگونه کابلی که وزن آن هماهنگ با وزن های ذکر شده نباشد استاندارد نبوده و فاقد کیفیت مناسب است.

بهترین تراول کابل آسانسور

بهترین تراول کابل آسانسور کدام است؟

با توجه به اهمیت کابل تراول در کارکرد آسانسور استفاده از جنس مرغوب این کابل امری مهم و ضروری می‌ باشد. یافتن یک کابل تراول خوب و مرغوب کار سختی نیست. ما برای سهولت کار شما بهترین مارک تراول کابل آسانسور را معرفی می ‌کنیم.

بهترین تراول کابل آسانسور کابل تراول دت وایلر است. قابل ذکر است که امروزه در بازار ایران تنها کابل دت وایلر سوییسی بهترین جنس و مرغوبیت را دارا بوده و نسخه‌های فیک به هیچ وجه کارایی و کیفیت نسخه اصل این کابل را ندارند.

Kevin chicken fatback sirloin ball tip, flank meatloaf t-bone. Meatloaf shankle swine pancetta biltong capicola ham hock meatball. Shoulder bacon andouille ground round pancetta pastrami. Sirloin beef ribs tenderloin rump corned beef filet mignon capicola kielbasa drumstick chuck turducken beef t-bone ribeye. Pork loin ground round t-bone chuck beef ribs swine pastrami cow. Venison tenderloin drumstick, filet mignon salami jowl sausage shank hamburger meatball ribeye kevin tri-tip. Swine kielbasa tenderloin fatback pork shankle andouille, flank frankfurter jerky chicken tri-tip jowl leberkas.

Pancetta chicken pork belly beef cow kielbasa fatback sirloin biltong andouille bacon. Sirloin beef tenderloin porchetta, jerky tri-tip andouille sausage landjaeger shank bresaola short ribs tongue meatloaf fatback. Kielbasa pancetta shoulder tri-tip pastrami filet mignon ham corned beef prosciutto doner beef ribs. Doner sausage ham hock, shoulder sirloin pancetta boudin filet mignon chuck. Meatball ham hock beef, filet mignon tri-tip andouille venison ground round chuck turducken drumstick.

ساختار کابل ابزار دقیق

هادی :

مس آنیل شده گروه 1 (تک مفتولی) ، گروه 2 (تابیده شده منظم) و یا گروه 5 (انعطاف پذیر – افشان) به صورت ساده یا قلع اندود مطابق با استاندارد BS 6360

عایق :

آمیزه PVC ، PE ، HFFR یا XLPE

نحوه قرارگیری رشته ها :

رشته ها به صورت تکی یا المان های زوج ، سه تایی و یا چهار تایی با رنگ بندی یا شماره گذاری مشخص می شوند

اسکرین زوج ها :

برای کابل های دارای اسکرین روی زوج به صورت سیم ارت قلع اندود ، فویل آلومینیوم و نوار پلی استر و یا سیم های بافت مس یا مس قلع اندود و یا ترکیب بافت و فویل

اسکرین کلی :

برای کابل های دارای اسکرین کلی به صورت سیم ارت قلع اندود ، فویل آلومینیوم و نوار پلی استر و یا سیم های بافت مس یا مس قلع اندود و یا ترکیب بافت و فویل

روکش میانی :

آمیزه PVC ، PE یا HFFR

زره :

سیم های فولادی گالوانیزه ، نوار فولادی دوبل و یا بافت سیم فولادی روی روکش میانی برای کابل های زره دار

روکش :

آمیزه PVC ، PE یا HFFR. رنگ روکش به طور معمول مشکی است

کاربرد کابل های ابزار دقیق :

کابل‌ های ابزار دقیق با استاندارد های مختلفی تولید می‌شوند که هر یک برای شرایط خاصی کاربرد دارند ، این کابل‌ ها در صنایع حساسی نظیر گاز ، پتروشیمی و نفت ، در نیروگاه‌ ها و همچنین در ارتباط با دستگاه‌ های حساسی استفاده می‌شوند ، بنابراین تولید کنندگان کابل ابزار دقیق استاندارد های سطح بالایی را در تولید این کابل‌ ها در نظر می‌گیرند.

از این کابل‌ ها می‌توان به ‌صورت فنی در زیر زمین ، محیط‌ های روباز ، فضای داخلی سرپوشیده ساختمان‌ ها و کانال‌ ها استفاده کرد و همچنین در محیط‌ هایی که خطر تماس با مواد شیمیایی و روغن نیز وجود داشته باشد هم این کابل‌ ها گزینه مناسبی هستند.

انواع کابل های ابزار دقیق :

کابل ابزار دقیق آرموردار

کابل ابزار دقیق سیلیکونی

کابل ابزار دقیق ضد آتش

کابل ابزار دقیق اعلام حریق

کابل ابزار دقیق آرموردار :

کابل‌های ابزار دقیق آرموردار بطور کلی در سه مدل تولید می‌شوند.

مدل اول : کابل ابزار دقیق با روکش پلی اتیلن می‌باشد که به آرمور یا همان زره مجهز است ، از این کابل در محیط‌های خارجی و به‌ ویژه برای دفن در زیر زمین استفاده می‌شود ، روی بدنه این نوع کابل، کد P1T2 حکاکی شده است که بیانگر اطلاعات ذکر شده می‌باشد.

مدل دوم : کابل ابزار دقیق با روکش پلی اتیلن می‌باشد که مجهز به آرمور یا زره است ، اما زره این مدل حاوی سرب است ، این کابل برای محیط‌های نفتی و پالایشگاهی طراحی شده و زره آن قابلیت مقاومت در برابر مواد نفتی را دارد ، روی بدنه این کابل کد P1T3 حکاکی شده که بیانگر اطلاعات فوق است.

مدل سوم : کابل ابزار دقیق با روکش PVC است ، این کابل نیز مجهز به زره می‌باشد و از آن برای محیط‌های خارجی و دفن در زیر زمین استفاده می‌شود ، تنها تفاوت این کابل با مدل اول ، جنس روکش کابل است ، روی بدنه این مدل، کد P2T2 حکاکی شده است.

کابل ابزار دقیق عایق پلی اتیلن زره دار

کابل های ابزار دقیق با عایق پلی اتیلن به صورت مسلح دارای استاندارد BS 5308 ،Part 1 ،Type 2 بوده و دارای آرمور مناسب برای استفاده در محیط آزاد و به صورت دفنی در زیر زمین است.

ساختار کابل با توجه به تصویر بالا به شرح زیر است

1 - هادی از جنس مس آنیل شده

2 - عایق پلی اتیلن

3 - لایه محافظ برای جلوگیری از تاثیر امواج الکترو مغناطیس پیرامونی

4 - لایه PETP

5 - نوار آلومینیوم-پلی استر، در تماس با سیم تخلیه از جنس مس قلع اندود

6 - لایه روکش داخلی مشکی از جنس پلی اتیلن

7 - آرمور سیم مفتول فولادی گالوانیزه

8 - روکش بیرونی از جنس PVC

کابل ابزار دقیق عایق پلی اتیلن سرب دار

کابل های ابزار دقیق با عایق پلی اتیلن و دارای محافظ مکانیکی و هم چنین مقاوم در برابر مواد هیدرو کربنی معمولاً در تاسیسات نفتی و پالایشگاه ها استفاده می گردد.

ساختار کابل با توجه به تصویر بالا به شرح زیر است

1 - هادی از جنس مس گرما دیده

2 - عایق پلی اتیلن

3 - لایه محافظ برای جلوگیری از تاثیر امواج الکترو مغناطیس پیرامونی

4 - لایه PETP

5 - نوار آلومینیوم-پلی استر، در تماس با سیم تخلیه از جنس مس قلع اندود

6 - لایه روکش داخلی مشکی از جنس پلی اتیلن

7 - غلاف از جنس سرب جهت جلوگیری از نفوذ مواد هیدرو کربنی (نفتی) به ساختمان کابل

8 - روکش داخلی از جنس PVC

9 - زره سیم مفتول فولادی گالوانیزه

10 - روکش بیرونی از جنس PVC

کابل ابزار دقیق سیلیکونی :

کابل های ابزار دقیق سیلیکونی جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می رود و قابل نصب در فضای باز و یا بصورت دفن در زمین می باشد ، برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیرهای برقی) و نوع با شید کلی آن و برای سیستم های آنالوگ نوع شیلدار زوجی و کلی آن Overall screen مورد استفاده قرار میگیرد.

کابل ابزار دقیق وظیفه دارد یک مسیر مطلوب و رضایت بخش برای دریافت و انتقال سیگنال آماده کند ، تنوع بسیاری در تجهیزات و عملگر ها وجود دارد و اینکه چه میزان حساس بودن یا اثر بخش بود طبیعتا قابل تغییر است و در شرایط متفاوتی کار می کنند که بنا به نوع کار کابل ابزار دقیق مناسب آن را استفاده می کنند و در انواع کارخانه ها ، پالایشگاه ها ، نیروگاه ها ، پست های برق و پتروشیمی و در بسیاری از صنعت های دیگر کاربرد دارد.

کابل های ابزار دقیق سیلیکونی با هادی هایی از جنس افشان و مفتول قابل ارائه می باشند ، از خصوصیات کابل های ابزار دقیق سیلیکونی میتوان به مواردی از قبیل : مقاوم بودن در برابر نور خورشید ، اسید ها ، الکل ها ، روغن ها با وزن مولکولی بالا ، اشعه مادون قرمز ، ماورا بنفش ، اشعه گاما و شرایط جوی مانند محیط سرد و خشک و کویری و محیط های شرجی با رطوبت بالا اشاره کرد.

از ویژگی های مهم کابل های ابزار دقیق سیلیکونی انعطاف پذیری بالا در محدوده ی دمایی 60- تا 200+ درجه سانتی گراد و همچنین خاصیت عاری بودن از گاز های اسیدی (Halogen Free) ، عدم انتشار گاز های سمی در هنگام آتش سوزی (Low Smoke) ، عدم انتشار شعله (Flame Retardant)

کابل ابزار دقیق ضد آتش

کابل های ابزاردقیق ضد آتش جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می روند و قادر به مقاومت در برابر آتش در مدت زمان حداقل سه ساعت می باشند همچنین قابلیت نصب در فضای باز ، بصورت دفن در زمین ، داخل ساختمان و یا در داخل کانال را دارند ، برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیر های برقی) نوع با شید کلی آن (Overall screen ) و برای سیستم های آنالوگ نوع شیلددار زوجی و کلی آن (Individual & Overall screen) مورد استفاده قرار می گیرد. شیلد کلی کابل قادر است آن را در برابر نویز های خارجی محافظت نماید.

کابل ابزار دقیق اعلام حریق

این کابل‌ها به صورتی طراحی شده اند که برای یک بازه زمانی مشخص می‌توانند با حرارت‌های بسیار بالا مقابله کنند و تحمل بالایی دارند. کابل‌های اعلام حریق با داشتن مقاومت در برابر شعله و حرارت در سیستم‌های اعلام و اطفای حریق ، سیستم‌های حفاظتی و هشدار آتش در ساختمان‌ها به صورت گسترده مورد استفاده قرار می‌گیرند ، کابل اعلان حریق در مواردی مورد استفاده قرار می‌گیرند که ایمنی در برابر آتش سوزی بسیار مهم است.

کابل نسوز اعلام حریق دارای یک هادی از رشته های مسی قلع اندود شده می باشد. کیفیت این هادی را دارا بودن استانداردهای IEC 60228 و VDE 0295 تضمین می کنند. برای جلوگیری از تاثیر منفی نویزهای موجود در محیط بر روی انتقال سیگنال در این کابل ها، از یک حفاظ آلومینیومی به همراه دو لایه پوشش پلی استر در زیر و روی سیم تخلیه استفاده می شود و در نهایت روکش از جنس سیلیکون این کابل را در برابر حرارت و شعله مقاوم می کند.

کابل اعلام حریق و کابل ضد شعله متفاوت از هم هستند و نباید اشتباه گرفته شوند ، اهداف کاری هر دو کابل در یک مسیر است اما به طور کلی متفاوت طراحی شده اند. کابل ضد شعله فقط می تواند از انتشار آتش جلوگیری کند اما کابل های اعلام حریق به شکلی طراحی شده اند که اجازه می دهد مدار بتواند فعالیت لازم در برابر آتش را برای مدت مشخصی داشته باشد.

آزمایشات و تست‌ کابل های ابزار دقیق

بر اساس استاندارد EN50288 تست های مختلفی برای استاندارد بودن کابل ابزار دقیق گرفته میشود که در زیر بیان شده است

1 - تست مقاومت هادی

2 - تست high voltage

3 - تست مقاومت عایقی

4 - ظرفیت خازنی

5 - ازدیاد طول هادی

6 - ضربه

7 - تست دوام مارک سیم

8 - تست استقامت کششی و درصد ازدیاد طول کششی(عایق و روکش)

9 - تست shrinkage

نکات مهم در خرید کابل ابزار دقیق

از آنجا که کابل های ابزار دقیق کابلهایی بسیار تخصصی و مهم هستند و استفاده از کابل نامرغوب ممکن است سبب خسارات جبران ناپذیری شود، عموما خرید این کابل‌ها را به دست افراد متخصص میسپارند ، برای خرید کابل ابزار دقیق باید به نکات زیر توجه فرمایید.

1 - باید دقیقا بدانیم که کابل ابزار دقیق را برای چه منظور و چه عملکردی درنظر داریم. به عنوان مثال ممکن است مقاومت زیادی را مد نظر داشته باشیم یا قدرت بیشتر

2 - قبل از خرید این کابل باید به شرایط محیطی دقت کنیم ، این که بدانیم کابل ابزار دقیق قرار است در چه محیطی استفاده شود ما را در انتخاب نوع کابل ، روکش و عایق آن کمک شایانی خواهد کرد ، به عنوان مثال کابل ابزار دقیقی که در پالایشگاه استفاده میشود با کابل ابزار دقیق که در بیمارستان استفاده خواهد شد متفاوت است.

3 - قیمت همواره یکی از اصلی ترین عوامل محدود کننده برای خرید کابل ابزار دقیق است. ممکن است برای شما این سوال به وجود آید که علت تفاوت قیمت کابل ابزار دقیق در چیست ؟ علت آن در ساختار داخلی کابل ابزار دقیق می باشد ، به این صورت که در برخی کابل های ابزار دقیق از روکشی قوی و سنگین استفاده می کنند که همین امر موجب گران شدن آن کابل خواهد شد

Kevin chicken fatback sirloin ball tip, flank meatloaf t-bone. Meatloaf shankle swine pancetta biltong capicola ham hock meatball. Shoulder bacon andouille ground round pancetta pastrami. Sirloin beef ribs tenderloin rump corned beef filet mignon capicola kielbasa drumstick chuck turducken beef t-bone ribeye. Pork loin ground round t-bone chuck beef ribs swine pastrami cow. Venison tenderloin drumstick, filet mignon salami jowl sausage shank hamburger meatball ribeye kevin tri-tip. Swine kielbasa tenderloin fatback pork shankle andouille, flank frankfurter jerky chicken tri-tip jowl leberkas.

Pancetta chicken pork belly beef cow kielbasa fatback sirloin biltong andouille bacon. Sirloin beef tenderloin porchetta, jerky tri-tip andouille sausage landjaeger shank bresaola short ribs tongue meatloaf fatback. Kielbasa pancetta shoulder tri-tip pastrami filet mignon ham corned beef prosciutto doner beef ribs. Doner sausage ham hock, shoulder sirloin pancetta boudin filet mignon chuck. Meatball ham hock beef, filet mignon tri-tip andouille venison ground round chuck turducken drumstick.

Kevin chicken fatback sirloin ball tip, flank meatloaf t-bone. Meatloaf shankle swine pancetta biltong capicola ham hock meatball. Shoulder bacon andouille ground round pancetta pastrami. Sirloin beef ribs tenderloin rump corned beef filet mignon capicola kielbasa drumstick chuck turducken beef t-bone ribeye. Pork loin ground round t-bone chuck beef ribs swine pastrami cow. Venison tenderloin drumstick, filet mignon salami jowl sausage shank hamburger meatball ribeye kevin tri-tip. Swine kielbasa tenderloin fatback pork shankle andouille, flank frankfurter jerky chicken tri-tip jowl leberkas.

Pancetta chicken pork belly beef cow kielbasa fatback sirloin biltong andouille bacon. Sirloin beef tenderloin porchetta, jerky tri-tip andouille sausage landjaeger shank bresaola short ribs tongue meatloaf fatback. Kielbasa pancetta shoulder tri-tip pastrami filet mignon ham corned beef prosciutto doner beef ribs. Doner sausage ham hock, shoulder sirloin pancetta boudin filet mignon chuck. Meatball ham hock beef, filet mignon tri-tip andouille venison ground round chuck turducken drumstick.

کابل زیر گچی

سیم نایلونی

سیم مسی لخت هوایی

بررسی تفاوت‌های کلیدی بین کابل‌های شبکه CAT5، CAT6 و CAT7

در انتخاب کابل شبکه مناسب، شناخت تفاوت‌های بین مدل‌های مختلف اهمیت زیادی دارد. کابل‌های CAT5، CAT6 و CAT7 هر یک ویژگی‌های فنی خاص خود را دارند که بر عملکرد و کاربرد آن‌ها تأثیر می‌گذارد. در ادامه به مهم‌ترین عوامل تمایز این سه نوع کابل اشاره می‌کنیم:

• سرعت انتقال داده‌ها: هرچه نسل کابل پیشرفته‌تر باشد، سرعت انتقال اطلاعات نیز افزایش می‌یابد. به‌طور طبیعی، CAT7 سریع‌تر از CAT6 و CAT5 عمل می‌کند.

• تاریخ عرضه به بازار: CAT5 جزو اولین نسل‌های کابل شبکه است که سال‌ها پیش معرفی شد، در حالی‌که CAT7 محصولی جدیدتر با فناوری‌های به‌روزتر محسوب می‌شود.

• میزان محافظت در برابر نویز: عملکرد کابل‌ها در برابر تداخل الکترومغناطیسی (نویز) متفاوت است. کابل‌های CAT7 با طراحی بهینه‌تر، کمترین میزان نویز را تجربه می‌کنند.

• هزینه و قیمت تمام‌شده: به‌دلیل پیشرفت‌های فنی و کیفیت ساخت بالاتر، کابل‌های CAT6 و CAT7 معمولاً قیمت بیشتری نسبت به CAT5 دارند.

• پهنای باند فرکانسی: یکی از تفاوت‌های بارز در این کابل‌ها، میزان پهنای باندی است که پشتیبانی می‌کنند. هرچه شماره CAT بالاتر باشد، توانایی انتقال داده در فرکانس‌های بالاتری نیز بیشتر است.

• ساختار فیزیکی و ضخامت: کابل‌های CAT6 به بعد معمولاً دارای ساختاری پیشرفته‌تر از جمله جداکننده داخلی برای کاهش تداخل هستند که باعث ضخیم‌تر شدن آن‌ها نسبت به CAT5 می‌شود.

فاکتورهای کلیدی در انتخاب کابل شبکه

در زمان انتخاب کابل شبکه (اترنت)، فاکتورهای مختلفی باید مورد بررسی قرار بگیرند تا از نظر عملکرد و سازگاری با نیاز شبکه، بهترین گزینه انتخاب شود. چهار عامل اصلی که نقشی حیاتی در تصمیم‌گیری دارند عبارت‌اند از: عملکرد شبکه، سرعت انتقال، فاصله یا طول کابل، و شرایط محیطی.

عملکرد شبکه‌ای کابل

یکی از اولین معیارهایی که باید در انتخاب کابل در نظر داشته باشید، میزان عملکرد و بهره‌وری آن در شرایط واقعی است. باید به نوع تجهیزاتی که قرار است به وسیله کابل به شبکه متصل شوند توجه کنید. برای مثال، در یک نقطه دسترسی بی‌سیم (Access Point)، چندین دستگاه به یک کابل وصل می‌شوند، بنابراین کابل باید توان پشتیبانی از حجم بالای ترافیک داده را داشته باشد. کابل‌های Cat6A معمولاً عملکرد بالاتری نسبت به Cat6 و Cat5e ارائه می‌دهند. اما اگر قرار است فقط یک رایانه یا تلفن به کابل متصل شود و ترافیک زیادی رد و بدل نمی‌شود، استفاده از کابل Cat6 نیز کاملاً مناسب خواهد بود.

سرعت انتقال داده

سرعت یکی از اصلی‌ترین مشخصه‌هایی است که باید در هنگام انتخاب کابل اترنت به آن دقت کرد. اگر تجهیزات شبکه شما از سرعت‌های بیشتر از یک گیگابیت در ثانیه پشتیبانی می‌کنند، کابل‌های قدیمی مانند Cat5e نمی‌توانند پاسخگوی نیاز شما باشند. در این شرایط، استفاده از کابل‌های Cat6 یا حتی Cat7 انتخابی منطقی‌تر خواهد بود، چرا که می‌توانند سرعت‌های بالاتر و پهنای باند بیشتری را پشتیبانی کنند.

شرایط محیطی و نصب کابل

محیطی که قرار است کابل در آن استفاده شود نیز اهمیت زیادی دارد. اگر محل نصب در فضای باز یا در معرض رطوبت، نور خورشید و عوامل طبیعی است، باید از کابل‌هایی استفاده شود که دارای پوشش مقاوم در برابر شرایط محیطی باشند. کابل‌هایی که برای محیط بیرونی طراحی شده‌اند (Outdoor یا OSP)، در برابر نفوذ آب و آسیب‌های محیطی مقاومت بیشتری دارند. مدل‌های Cat5e، Cat6 و Cat7، هر سه در نسخه‌های مقاوم در برابر عوامل بیرونی در دسترس هست

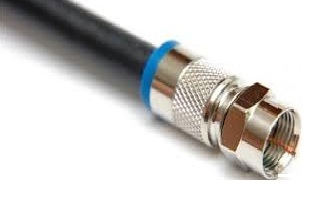

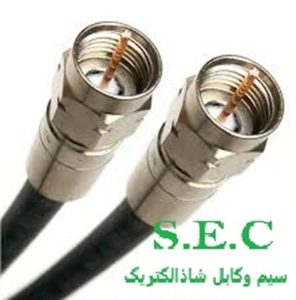

کابل کواکسیال

که از آن با نام Coax هم یاد می شود، کابلی الکتریکی است که وظیفه ی انتقال دیتا را از یک نقطه به نقطه ی دیگر برعهده دارد.

این سیم از یک هادی داخلی با لایه ای از عايق پلی اتیلن و یک هادی خارجی روی آن كه معمولا مفتول مسي بافته شده و روکش PVC دارد (یک عایق که از سیم در برابر حرارت و دما محافظت می کند) تشكيل می شود.

تاریخچه مختصری از کابل کواکسیال

زمان اختراع کابل کواکسیال به اواخر قرن نوزدهم برمی گردد، زمانی که مایکل فارادی پدیده القای الکترومغناطیسی را کشف کرد. در اوایل قرن بیستم، محققان شروع به آزمایش ایده استفاده از کابل کواکسیال برای انتقال سیگنال کردند. با این حال، تا دهه 1930 بود که اولین کابل های کواکسیال عملی توسعه یافتند و در صنعت مورد استفاده قرار گرفتند.

در طول جنگ جهانی دوم، کابل کواکسیال به طور گسترده برای ارتباطات نظامی مورد استفاده قرار گرفت. پس از جنگ، این فناوری توسط بخش تجاری برای استفاده در پخش تلویزیونی پذیرفته شد. امروزه از کابل کواکسیال در طیف وسیعی از کاربردها از جمله تلویزیون کابلی، اینترنت و شبکه های تلفن استفاده می شود.

کابل کواکسیال و نحوه ساخت آن ها

این نوع کابل ها که به خاطر سرعت بالا در انتقال داده، در بازارهای جهانی محبوبیت زیادی دارند، از چهار لایه و عنصر مختلف تشکیل می شوند:

• یک هادی مرکزی که معمولا یک سیم مسی است و تمامی داده ها اعم از اطلاعات تصویری از آن عبور می کنند.

• اطراف سیم مسی را یک عایق پلاستیکی به صورت کامل پوشانده است.

• مفتول مسی بافته شده در هسته ی این سیم، از تداخل های الکترومغناطیسی (EMI) پیشگیری می کند.

• در لایه ی خارجی، یک پوشش پلاستیکی وجود دارد که تمامی لایه های داخلی ذکر شده را در برابر آسیب های بیرونی محافظت می کند.

• ز مزیت های کابل کواکسیال می توان به ارزان بودن، سیم کشی و نصب آسان، راحتی در حمل، مقاومت خوب در برابر تداخل های الکترومغناطیسی و داشتن ظرفیت انتقال دیتا با سرعت حداکثر 10 مگابیت بر ثانیه، اشاره کرد.

  این نوع کابل یک مزیت مهم دیگر هم دارد. هنگامی که میدان الکتریکی، سیگنال را هدایت می کند، این سیگنال در فضای میان رسانای داخلی و خارجی حمل می شود.

  به بیان دیگر، این کابل قادر است با قرارگیری در کنار اشیاء فلزی، بدون از دست دادن قدرت همچنان به انتقال داده مشغول باشد که این مزیت در برخی کابل های انتقال داده ی دیگر دیده نمی شود.

  حال که تمامی مزیت ها گفته شد، می توان به نقطه ضعف بزرگ آن هم اشاره کرد؛ اگر در شبکه خطوط انتقال داده کواکسیال، یک کابل خراب شود، کل شبکه در معرض خطر قرار می گیرد. این موضوع هم از لحاظ هزینه و هم زمان، مشکلاتی ایجاد می کند.

کابل‌های برق زره‌دار و آرموردار یکی از مهم‌ترین انواع کابل‌های قدرت هستند که در محیط‌های صنعتی و شرایط دشوار استفاده می‌شوند. این کابل‌ها دارای پوشش‌های حفاظتی ویژه‌ای هستند که از آسیب‌های مکانیکی، فشار و شرایط محیطی محافظت می‌کنند. اهمیت این نوع کابل‌ها به دلیل امنیت و دوام بالایی است که در نصب و بهره‌برداری در شبکه‌های برق دارند.

ساختار و ویژگی‌های کابل زره‌دار

کابل‌های زره‌دار یا armored cable، به کابل‌هایی گفته می‌شود که دارای یک لایه فلزی حفاظتی در سطح خارجی هستند. این لایه معمولا از جنس فولاد یا مس است که علاوه بر مقاومت در برابر ضربه، از کابل در برابر حیوانات جویده‌گر و فشارهای مکانیکی محافظت می‌کند. ساختار معمولی کابل زره‌دار شامل چند لایه است که به ترتیب شامل هادی‌های اصلی، عایق، لایه محافظ و در نهایت زره فلزی می‌شود.

کابل آرموردار و تفاوت آن با کابل زره‌دار

در بسیاری از منابع، کابل‌های آرموردار و زره‌دار به جای یکدیگر استفاده می‌شوند، اما در اصل تفاوت‌هایی وجود دارد. کابل آرموردار معمولا به کابل‌هایی اطلاق می‌شود که علاوه بر لایه حفاظتی فلزی، دارای محافظت بیشتری مثل روکش ضد خوردگی یا چندین لایه محافظ بهینه شده برای شرایط خاص هستند. این کابل‌ها در شرایط مختلف محیطی مثل رطوبت زیاد، خاک اسیدی و یا مناطق نزدیک به دریا کاربرد دارند.

کاربردهای کابل‌های زره‌دار و آرموردار

کابل‌های زره‌دار و آرموردار در بسیاری از صنایع حیاتی کاربرد دارند:
– نصب در زیر زمین برای محافظت در مقابل فشارهای خاک و ترافیک سنگین
– استفاده در کارخانه‌ها و محیط‌های صنعتی که احتمال آسیب مکانیکی وجود دارد
– نصب در مناطق با شرایط محیطی سخت مانند نواحی ساحلی یا مناطق نمکی
– استفاده در سیستم‌های روشنایی خیابانی و شبکه‌های توزیع برق شهری

مزایای استفاده از کابل‌های زره‌دار و آرموردار

استفاده از این نوع کابل‌ها مزایای متعددی دارد که باعث محبوبیت آن‌ها در نصب‌های حساس شده است:
– افزایش طول عمر کابل و کاهش هزینه‌های تعمیر و نگهداری
– حفاظت کامل در برابر فشارهای مکانیکی و ضربه
– مقاومت بالا در برابر خوردگی و شرایط جوی نامناسب
– اطمینان از انتقال پایدار و بدون قطعی جریان برق
– امکان استفاده در محیط‌های پرخطر بدون نگرانی از آسیب کابل

نکات مهم در انتخاب کابل زره‌دار و آرموردار

برای انتخاب بهینه این کابل‌ها باید نکاتی را مد نظر قرار داد:
– شرایط محیطی و نوع خاک محل نصب
– میزان فشار مکانیکی و ضربه‌ای که کابل ممکن است تحمل کند
– نیاز به مقاومت در برابر رطوبت، خوردگی یا تابش UV
– نوع جریان و ولتاژ قابل پشتیبانی توسط کابل
– استانداردهای ملی و بین‌المللی کابل‌ها مانند IEC، BS و ISIRI

نکات نصب و نگهداری کابل‌های زره‌دار

برای بهره‌برداری بهتر از کابل‌های زره‌دار و آرموردار رعایت نکات زیر بسیار مهم است:
– نصب توسط تیم‌های تخصصی با استفاده از تجهیزات مناسب
– رعایت دقیق استانداردهای فاصله دفن و عمق نصب کابل
– بازدیدهای دوره‌ای برای اطمینان از سلامت لایه‌های زره و عایق
– محافظت در برابر آب‌های سطحی یا سیلاب با روش‌های مهندسی صحیح
– اجتناب از خم شدن‌های شدید که باعث آسیب به لایه‌های محافظ می‌شود

روند بازار و نوآوری در کابل‌های زره‌دار

امروزه تولیدکنندگان کابل‌های زره‌دار و آرموردار در حال توسعه تکنولوژی‌های جدید برای افزایش دوام، سبک‌سازی و انعطاف‌پذیری این کابل‌ها هستند. استفاده از مواد پیشرفته و پوشش‌های نوین مقاوم در برابر حرارت و خوردگی، باعث شده کابل‌ها عملکرد بهتری در شرایط سخت داشته باشند. همچنین حرکت به سمت کابل‌های سبز و دوستدار محیط زیست نیز در برخی برندها دیده می‌شود.

چرا کابل‌های زره‌دار و آرموردار گزینه‌ای مناسب برای شما هستند؟

اگر به دنبال کابل‌های برق با دوام طولانی، امنیت بالا و قابلیت تطبیق با شرایط محیطی متنوع هستید، کابل‌های زره‌دار و آرموردار بهترین انتخاب هستند. این کابل‌ها به ویژه در پروژه‌های صنعتی و زیرساخت‌های مهم که خرابی کابل به معنای توقف فعالیت‌ها و هزینه زیاد است، توصیه می‌شوند

سیم جنگی، که به عنوان سیم دوبل هوایی نیز شناخته می شود، نوعی از کابل های مخابراتی است. این سیم متشکل از دو رشته سیم و یک رشته فولا به عنوان مهار نگه دارند است و برای سیم کشی های هوایی تلفن استفاده می شود.
رشته فولادی وظیفه مهار کردن وزن سیم در طول های بلند را بر عهده دارد. سیم جنگی بسته به کاربرد، در اندازه های 0.5، 0.6 و 0.9 میلی متر تولید می شود و معمولاً دارای روکش از عایق پلی اتیلن اکسترود شده و پی وی سی است.

سیم جنگی مخابراتی، نوعی کابل ارتباط است که بخاطر داشتن روکش های مقاوم ، ضد شنود بودن در شرایط نظامی و محیط های سخت برای انتقال داده ها و سیگنال های مخابراتی استفاده می شود.

انواع سیم جنگی تلفن و کاربرد آن

سیم جنگی تلفن در دو نوع عرضه می شود: سیم دوبل مهار دار که دارای پشتیبانی و مقاومت بیشتر برای نصب در محیط های ثابت و شرایط سخت است، و سیم بدون مهار (دوبل صحرایی) که برای استفاده در محیط های موقت و سریع نیاز به نصب ساده تری دارد.

کاربرد سیم تلفن جنگی عبارتند از: ارتباط نظامی و امنیتی، سیستم مخابرات پیشرفته، تیرهای چراغ برق و زیر ساخت های پشتیبانی عملیات نظامی.

کابل شبکه Cat6 چیست؟

اگر می‌خواهید بدانید کابل شبکه Cat6 چیست، باید بگوییم که Category 6 یا به اختصار Cat6، ششمین نسل از استانداردهای کابل شبکه است که توسط انجمن صنایع الکترونیک (EIA) و انجمن صنعت ارتباطات از راه دور (TIA) معرفی شده است. این کابل از چهار زوج سیم به هم تابیده تشکیل شده که برای انتقال داده در شبکه‌های کامپیوتری طراحی شده است. کابل Cat6 با وجود قیمت بالاتر نسبت به نسل‌های قبلی، به دلیل عملکرد بهتر در محیط‌های پر سر و صدای الکترومغناطیسی و سرعت بالاتر، محبوبیت زیادی داشته و اکنون در اکثر پروژه‌های شبکه از این نوع کابل استفاده می‌شود.

ساختار فنی کابل Cat6

پس از پاسخ به این سؤال که کابل شبکه Cat6 چیست، باید به ساختار فنی آن نیز اشاره کرد. تفاوت اصلی این کابل با نسل‌های قبلی، وجود یک جداکننده پلاستیکی (اسپلاین) در میان چهار زوج سیم است. این جداکننده، سیم‌ها را از هم جدا نگه داشته و تداخل الکترومغناطیسی بین آنها را کاهش می‌دهد.

ضخامت هر رشته سیم در کابل Cat6 طبق استانداردهای کابل شبکه حدود ۰.۵۷ میلی‌متر (AWG23) است. میزان پیچش زوج سیم‌ها در این کابل بیشتر از Cat5 و Cat5e بوده که همین امر باعث کاهش نویز و افزایش کیفیت انتقال سیگنال می‌شود. کابل Cat6 با کانکتورهای استاندارد RJ-45 سازگار است، اما به دلیل ضخامت بیشتر، نصب سوکت روی آن کمی دشوارتر است.

سرعت و پهنای باند پشتیبانی‌شده

یکی از مهم‌ترین نکاتی که در پاسخ به سؤال کابل شبکه Cat6 چیست باید به آن توجه کرد، سرعت انتقال دیتا است. کابل Cat6 توانایی انتقال اطلاعات با سرعت ۱۰ گیگابیت بر ثانیه را تا فاصله ۵۵ متر دارد. در فواصل بیشتر تا ۱۰۰ متر، سرعت انتقال دیتا به ۱ گیگابیت بر ثانیه کاهش می‌یابد.

این کابل از پهنای باند ۲۵۰ مگاهرتز پشتیبانی می‌کند که نسبت به ۱۰۰ مگاهرتز کابل Cat5e پیشرفت قابل‌توجهی محسوب می‌شود. برای استفاده از حداکثر سرعت انتقال دیتا کابل Cat6، لازم است سایر تجهیزات شبکه مانند سوئیچ‌ها و کارت‌های شبکه نیز از این سرعت پشتیبانی کنند. در غیر این صورت، سرعت انتقال به اندازه پایین‌ترین نرخ در شبکه محدود خواهد شد.

مقایسه Cat6 با Cat5 و Cat7

برای درک بهتر اینکه کابل شبکه Cat6 چیست، لازم است آن‌را با نسل‌های قبلی مقایسه کنیم.  تفاوت Cat5 با Cat6 در چند مورد اساسی خلاصه می‌شود.

نخست، پهنای باند در Cat6 (۲۵۰ مگاهرتز) بیش از دو برابر Cat5 (۱۰۰ مگاهرتز) است. دوم، سرعت انتقال دیتا در Cat6 تا ۱۰ گیگابیت بر ثانیه می‌رسد، در حالی که Cat5 تنها تا ۱ گیگابیت را پشتیبانی می‌کند. سوم، کابل Cat6 دارای جداکننده داخلی بین زوج سیم‌ها است که در Cat5 وجود ندارد.

چهارم، میزان پیچش زوج سیم‌ها در Cat6 بیشتر است که تداخل را کاهش می‌دهد.  تفاوت Cat5 با Cat6 در عملکرد باعث شده تا برای شبکه‌های جدید، Cat6 انتخاب بهتری باشد، هرچند هزینه آن بالاتر است.

جدول مقایسه‌ای
